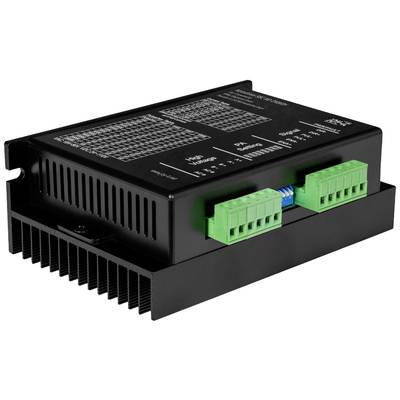

Joy-it SBC-MD-DM860H Schrittmotor-Treiber
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schrittmotor-Treiber
Höhe
53 mm
Länge
109 mm
Breite
150 mm
Abm.
(L x B x H) 109 x 150 x 53 mm
Datenblatt (PDF)
Technische Daten
- Ausgangsstrom: 2,4 - 7,2 A
- Spannung: 18 - 80 VAC / 24 - 110 VDC
- Mikroschrittauflösung: 400 - 25600 ppr
- Pulsfrequenz: 0 - 200 kHz
- Signaleingang: Single-ended, pulse / direc-tion, 5 - 24 VDC Level kom-patibel
- Schutzfunktionen: Überstromschutz, Überspannungsschutz, Unterspannungsschutz
- Beispiel Kompatibelität mit Joy-IT Schrittmotoren: NEMA23-01, NEMA23-02, NEMA34-01, NEMA34-02

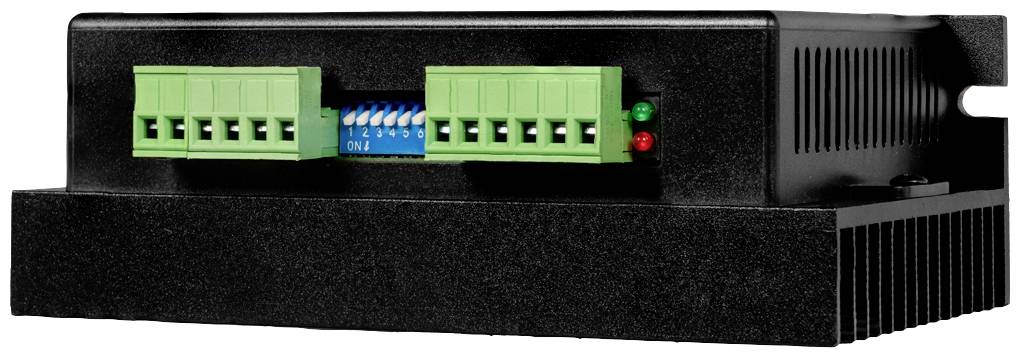

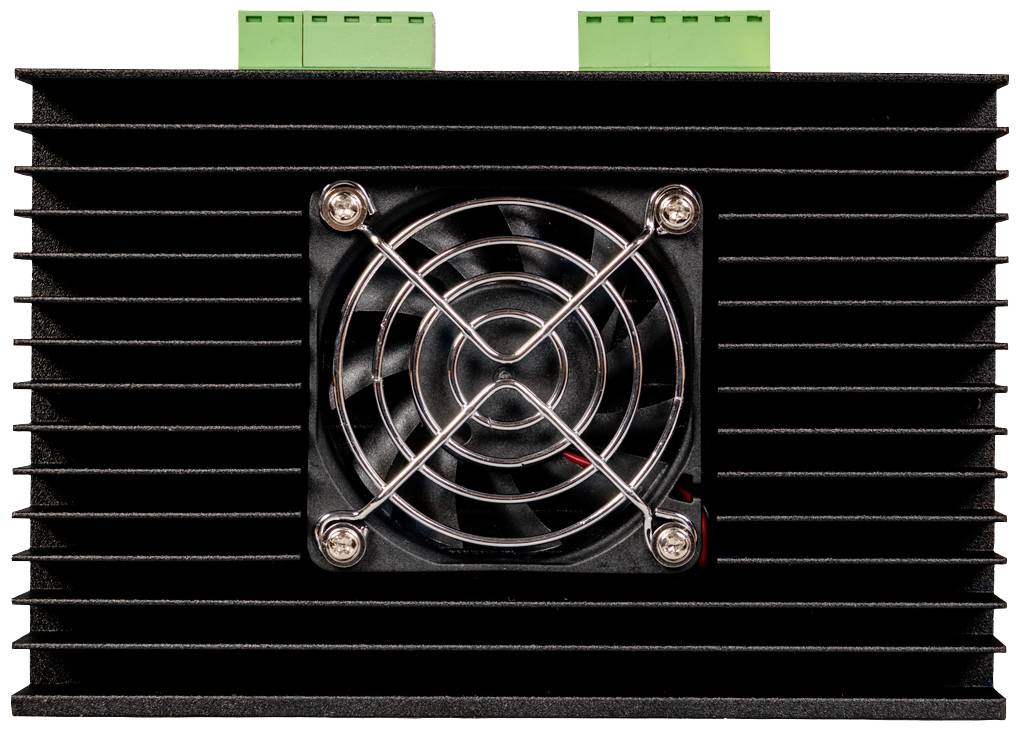

- Besondere Merkmale: DIP-Switch-Konfiguration; aktive Kühlung
- Höhe
53 mm
- Länge
109 mm
- Breite
150 mm
- Abm.
(L x B x H) 109 x 150 x 53 mm
- Phasen
2
- Herst.-Teilenr.
SBC-MD-DM860H
- Typ
SBC-MD-DM860H
- Produkt-Art
Schrittmotor-Treiber
Dokumente & Downloads
Datenblatt
Datenblatt 2999123 Joy-it SBC-MD-DM860H Schrittmotor-Treiber
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2999123 Joy-it SBC-MD-DM860H Schrittmotor-Treiber
Beschreibung

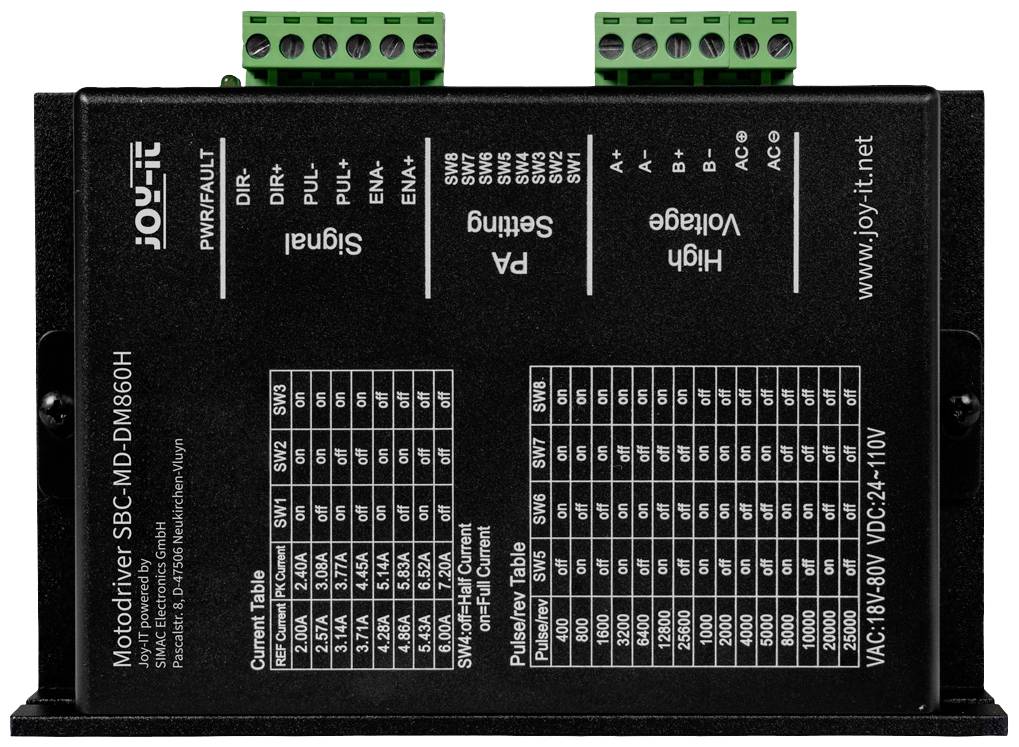

Der DM860H ist ein hochmoderner Schrittmotortreiber, der entwickelt wur-de, um eine reibungslose und präzise Steuerung von bipolaren Schrittmotoren zu gewährleisten. Dieser Treiber ist kom-patibel mit einer Vielzahl von Schrittmotoren und bietet eine optimale Lösung für anspruchsvolle Anwendungen. Einfach zu bedienende DIP-Schalter er-möglichen eine schnelle Konfiguration der Mikroschrittauflösung und Strom-stärke.
Lieferumfang
- Motortreiber
