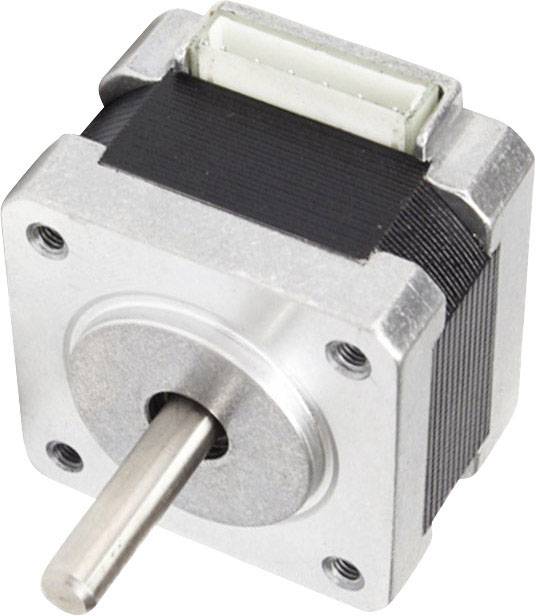

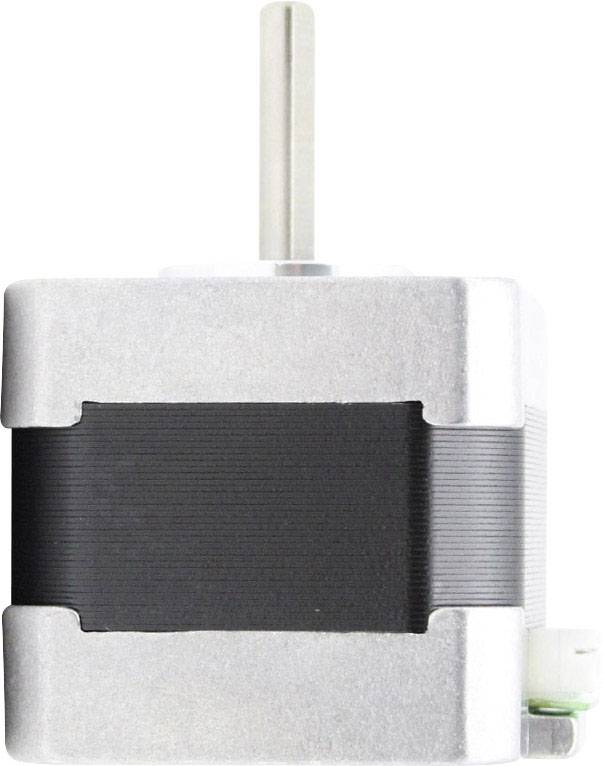

Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (15,04 € / Stück)
15,04 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Nema 14-01, 4.5mm Einzelwelle, 0,4A, 8V
- Hohe Produktqualität
- Anschluss: 4 pol. Buchse (JST-Stecker)
- Ideal für Robotik, CNC, 3D Druck
- Temperaturbereich: -10 bid +50 Grad
- Isolationsklasse: B (bis 130 Grad)
Technische Daten
- Wellenmaße Ø 5 x 16 mm (Einzelwelle)
- Spezifikation 35SHD0001-20B
- Anschluss 4-pol. Buchse (JST)
- Schritte pro Umdrehung 200
- Abmessungen 35 x 35 x 29 mm
- Lieferumfang NEMA14-01 Schrittmotor
- LEISTUNGSMERKMALE
- Haltemoment 0,1 Nm
- Schrittwinkel 1,8 °
- Nennstrom 0,4 A
- Anzahl der Phasen 2
- Phasenwiderstand 20 Ω
- Phaseninduktivität 20 mH
- Isolationswiderstand 500 V
- Isolationsklasse B (130°C)
- Trägheitsmoment 12 g
- cm²
- Rastmoment 0,008 Nm
- zuläss. Temperaturbereich -10°C - 50°C
- Winkel
1,8°
- Halte-Moment
0.1 Nm
- Wellen-Ø
5 mm
- Wellen-Länge
16 mm
- Herst.-Teilenr.
nema14-01
- Typ
nema14-01
- Breite
35 mm
- Nennstrom
0.4 A
- Nennspannung
8 V
- Phasen
2
- Wellen-Ø
5 mm
- Motorlänge
29 mm
- Produkt-Art
Schrittmotor
Dokumente & Downloads
Datenblatt
Datenblatt 2142507 Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
Datenblatt 2142507 Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2142507 Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
Information
Information 2142507 Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
Information 2142507 Joy-it Schrittmotor nema14-01 0.1 Nm 0.4 A Wellen-Durchmesser: 5 mm
Beschreibung
Dieser kleine Schrittmotor kann optimal für kleinere Aufgaben in den Bereichen Automatisierung, CNC (z.B. Gravier-Laser, 3D-Druck, etc.) oder Robotik eingesetzt werden. Die kleine Bauform und das geringe Gewicht prädestinieren diesen Schrittmotor für Projekte mit geringem Bauraum und / oder begrenzter Gewichtskapazität.
Lieferumfang
- Schrittmotor
