Joy-it Schrittmotor NEMA17-08GM 0.28 Nm 0.84 A Wellen-Durchmesser: 5 mm kaufen

Schrittmotor in Nahaufnahme mit sichtbarer Welle und Kabeln. Geeignet für präzise Steuerung von Maschinenbewegungen.

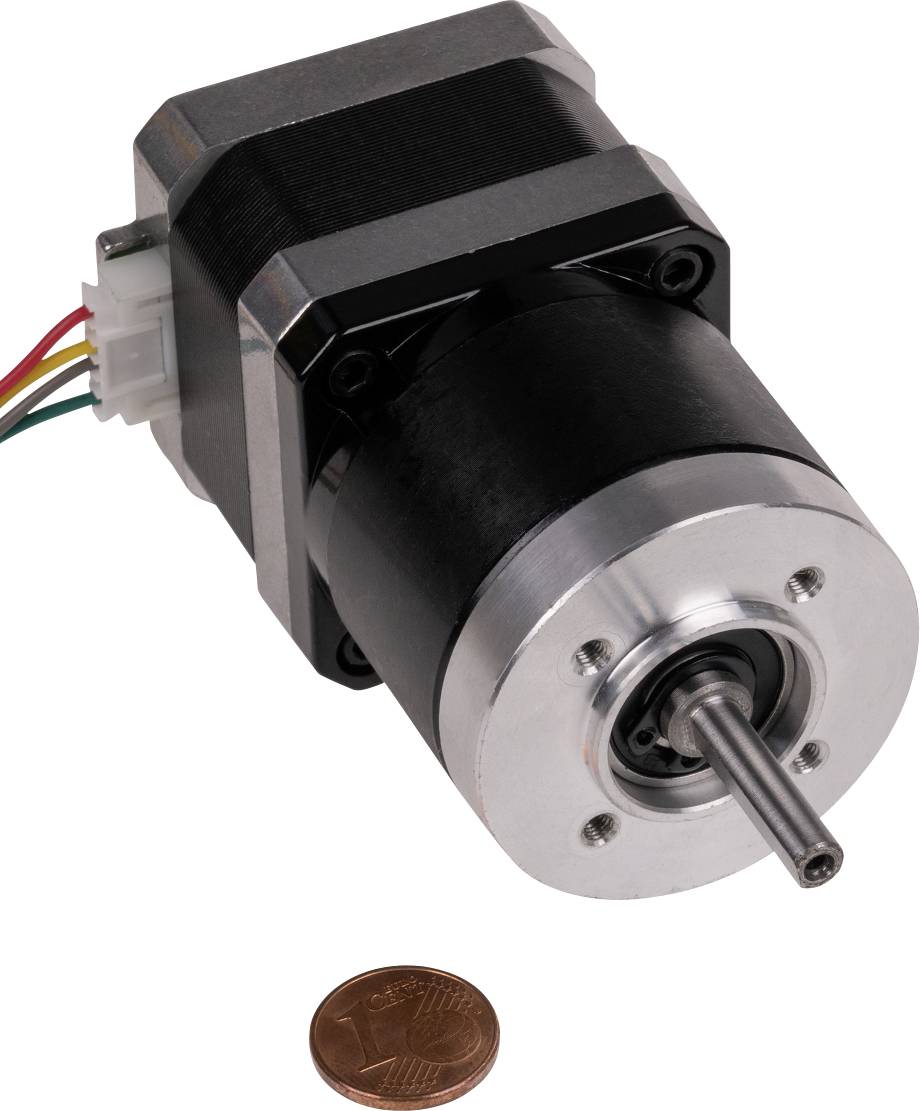

Schrittmotor mit mehreren farbigen Kabeln, daneben eine Ein-Cent-Münze als Größenvergleich.

1/2

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

2 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (58,82 € / Stück)

58,82 €

zzgl. MwSt.

nur 7,50 €

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Joy-it, Nema 17 Getriebe-Schrittmotor, 0,28 Nm, 0,84A, 5.12V

Schrittmotor mit einem 4:1 übersetzten Getriebe
Drehzahl max: 3000 U/Min
Welle: 5mm Durchmesser (4,5 an Flachstelle)
Anschluss: 6 pol. JST-Buchse, Lieferung inkl. Anschlusskabel

Technische Daten

Getriebe:
Effizienz 96 %
Untersetzungsverhältnis 4 : 1
max. zuläss. Haltemoment 3,5 Nm
max. zuläss. Drehmoment 6 Nm
Winkelminuten 15
Nenneingangsrotationsrate 3000 U/min
Max. Eingangsgeschwindigkeit 5000 U/min
Schrittmotor:
Phasenwiderstand 6,1 Ω
Phaseninduktivität 8,9 mH
Isolationswiderstand Min. 100 MΩ bei 500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 38 g
cm²
Rastmoment 0,012 Nm

Betriebsspannung (Details): 5,12 V

Winkel: 1,8°

Halte-Moment: 0.28 Nm

Wellen-Ø: 5 mm

Wellen-Länge: 19 mm

Herst.-Teilenr.: NEMA17-08GM

Typ: NEMA17-08GM

Breite: 43 mm

Flansch-Maß: 42 mm

Nennstrom: 0.84 A

Nennspannung: 5.12 V

Phasen: 2

Wellen-Ø: 5 mm

Drehzahl: 3000 U/min

Motorlänge: 34 mm

Max. Umgebungstemperatur: 50 °C

Min. Umgebungstemperatur: -10 °C

Gewicht: 500

Produkt-Art: Schrittmotor

Dokumente & Downloads

Datenblatt

Datenblatt 2355878 Joy-it Schrittmotor NEMA17-08GM 0.28 Nm 0.84 A Wellen-Durchmesser: 5 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2355878 Joy-it Schrittmotor NEMA17-08GM 0.28 Nm 0.84 A Wellen-Durchmesser: 5 mm

Beschreibung

Bei unserer NEMA 17 Serie handelt es sich um sehr kleine Hochdrehmomentschrittmotoren, die Drehzahlen von bis zu 3000 U/min erreichen können.
Dieser kompakte Schrittmotor mit einem 4:1 übersetztem Getriebe ist gut für Anwendungen geeignet, in denen ein präzise und kraftvoll arbeitender Schrittmotor benötigt wird.
