Joy-it Schrittmotor Nema23-04cl 3 Nm 4.2 A Wellen-Durchmesser: 8 mm kaufen

Schrittmotor und blaues Kühlkörper in Nahaufnahme. Der Motor hat mehrere Drähte, die zum Kühlkörper führen, was auf eine elektrische Verbindung hinweist.

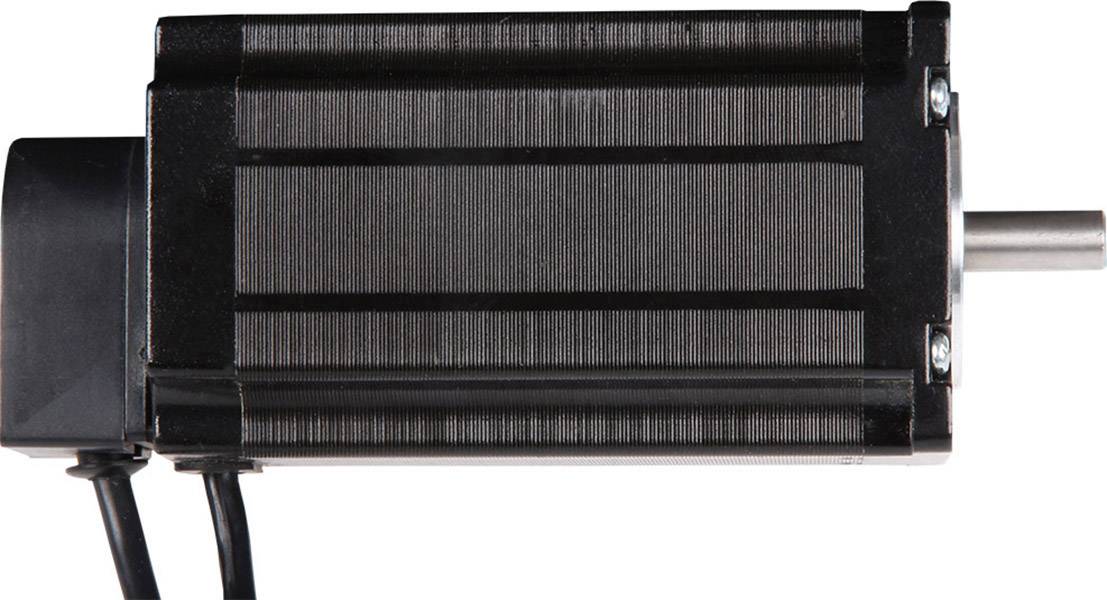

Schwarzer Elektromotor mit sichtbarer Metallwelle rechts. Zwei Kabel ragen links heraus.

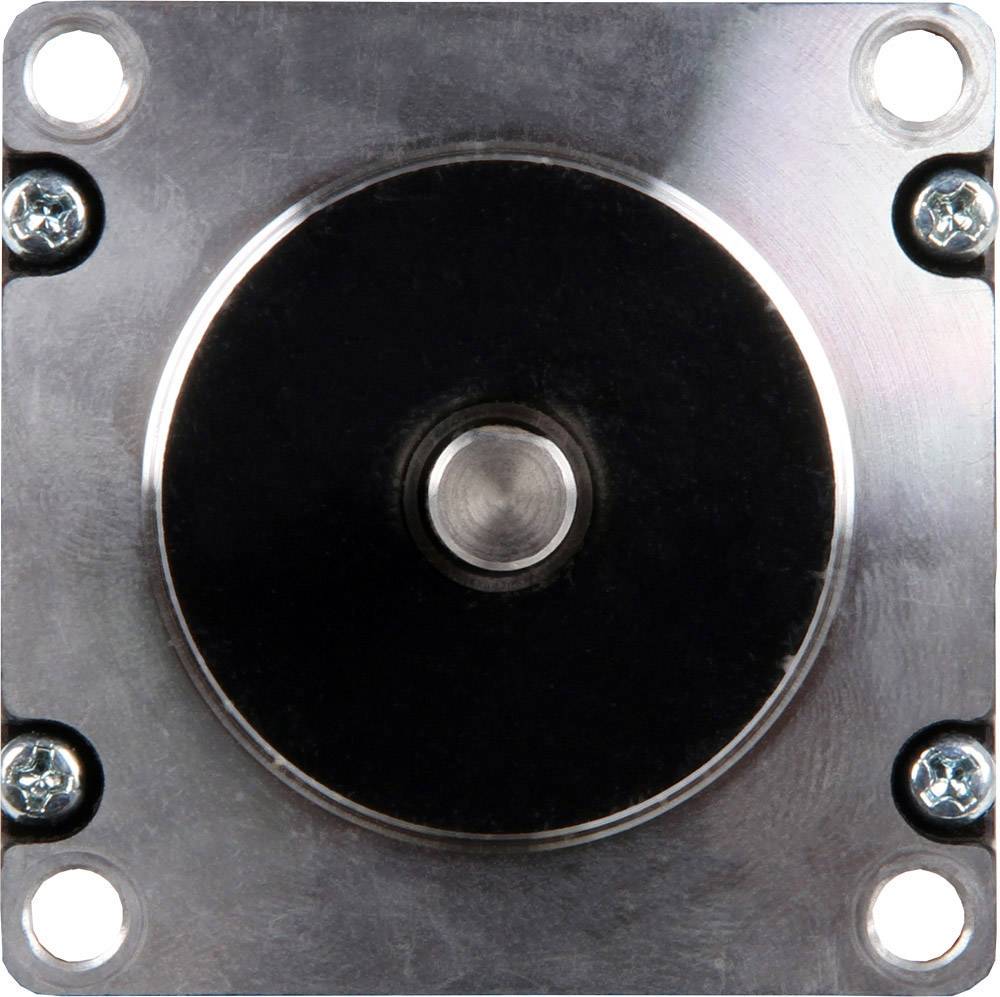

Metallplatte mit zentralem, runden Magneten, umgeben von vier Schrauben in den Ecken. Geeignet für industrielle Anwendungen.

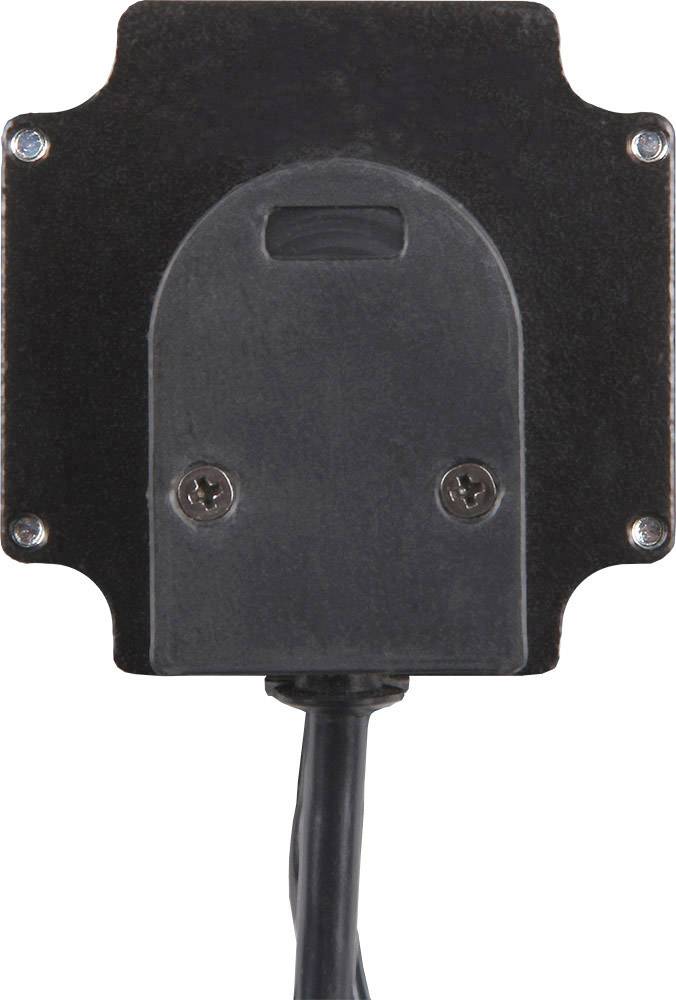

Ein rechteckiger Sensor mit schwarzem Gehäuse, vier sichtbaren Schrauben an den Ecken und einem Kabel, das aus der Unterseite herausführt.

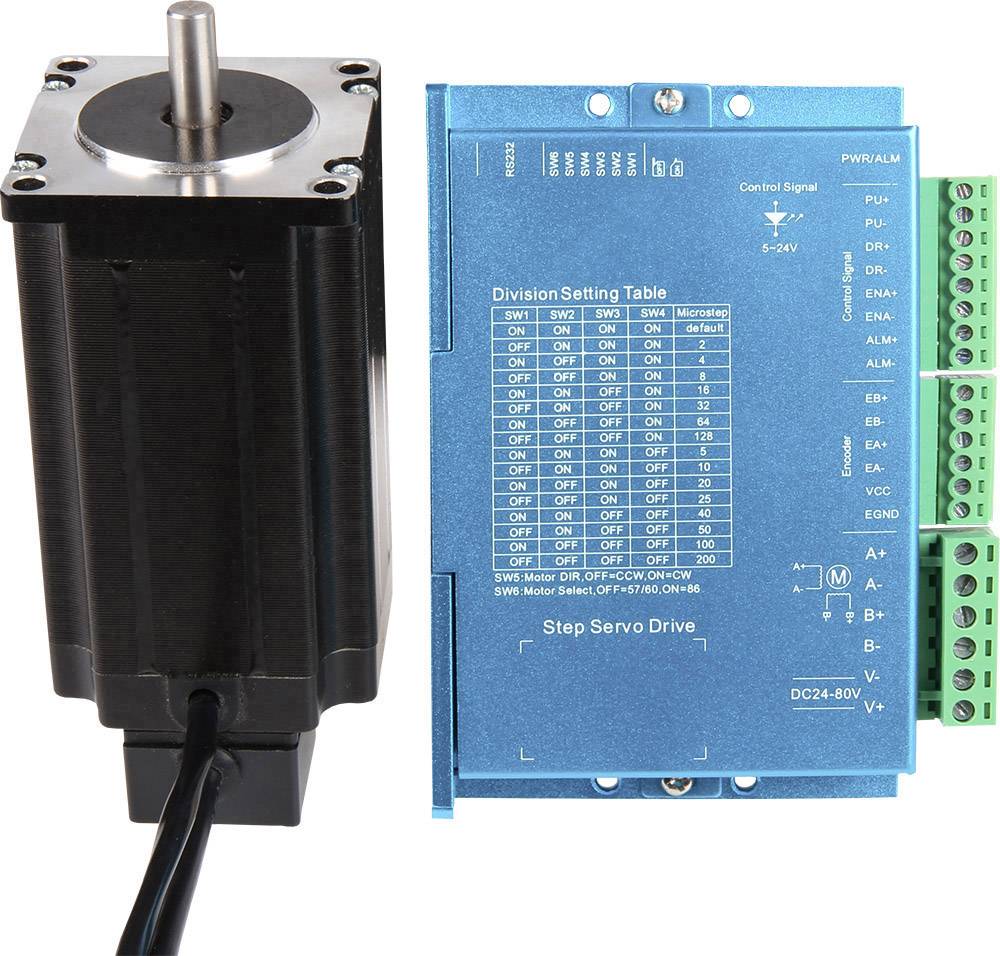

Schrittmotor und blauer Schrittmotortreiber mit Tabelle für Teilungseinstellungen, zeigt Schaltereinstellungen und Anschlussklemmen.

1/5

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

23 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (125,97 € / Stück)

125,97 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Nema 23 - Close Loop - 4.2A - 1 Nm

Hohe Produktqualität
Inkl. feldorientiertem Regulator
Geschlossener Regelkreis inkl. Regulator mit Steuercode
Closed Loop Motortreiber
57SHD4931-20BQ

Technische Daten

Wellenmaße
Ø 8 x 18 mm (Einzelwelle)
Spezifikation
57SHD4931-20BQ
Anschluss
2 Kabel (Motor), 1 Kabel
Schritte pro Umdrehung
200
Besonderheiten
Geschlossener Regelkreis, mit Regulator mit Steuer-code
Abmessungen
56 x 56 x 120 mm
Lieferumfang
NEMA23-04CL Schrittmotor, Closed Loop Motortreiber
LEISTUNGSMERKMALE
Haltemoment
3 Nm
Nennspannung
3,15 V
Nennstrom
4,2 A
Schrittwinkel
1,8 °
Anzahl der Phasen
2
Phasenwiderstand
0,75 Ω
Phaseninduktivität
2,8 mH
Isolationswiderstand
500 V DC
Isolationsklasse
B (130°)
Trägheitsmoment
650 g
cm²
Rastmoment
0,1 Nm
zuläss. Temperaturbereich
-10°C- 50°C

Winkel: 1,80°

Halte-Moment: 3 Nm

Wellen-Ø: 8 mm

Wellen-Länge: 18 mm

Herst.-Teilenr.: Nema23-04cl

Typ: Nema23-04cl

Breite: 56 mm

Nennstrom: 4.2 A

Nennspannung: 3.15 V

Phasen: 2

Wellen-Ø: 8 mm

Motorlänge: 56 mm

Produkt-Art: Schrittmotor

Dokumente & Downloads

Datenblatt

Datenblatt 2148833 Joy-it Schrittmotor Nema23-04cl 3 Nm 4.2 A Wellen-Durchmesser: 8 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2148833 Joy-it Schrittmotor Nema23-04cl 3 Nm 4.2 A Wellen-Durchmesser: 8 mm

Beschreibung

Dieser NEMA-23 Motor vereint die Vorteile der Schrittmotor– und Servomotortechnik. Er besitzt einen geschlossenen Regelkreis mit einem Sensor, der die Genauigkeit der Positionierung erhöht und im Rahmen der physikalischen Möglichkeiten einen Schrittverlust verhindert.
