Joy-it USBCPD3M3A USB-C® Kabel 3 m Schwarz Daten-/Strom-Kabel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (6,71 € / Stück)
6,71 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
USB-C PD Kabel - Lize, 3m, max 20V / 5A / 100 Watt
- Kompatibel mit USB-C PD
- Separate CC1- & D-Litzen für die PD-Kommunikation

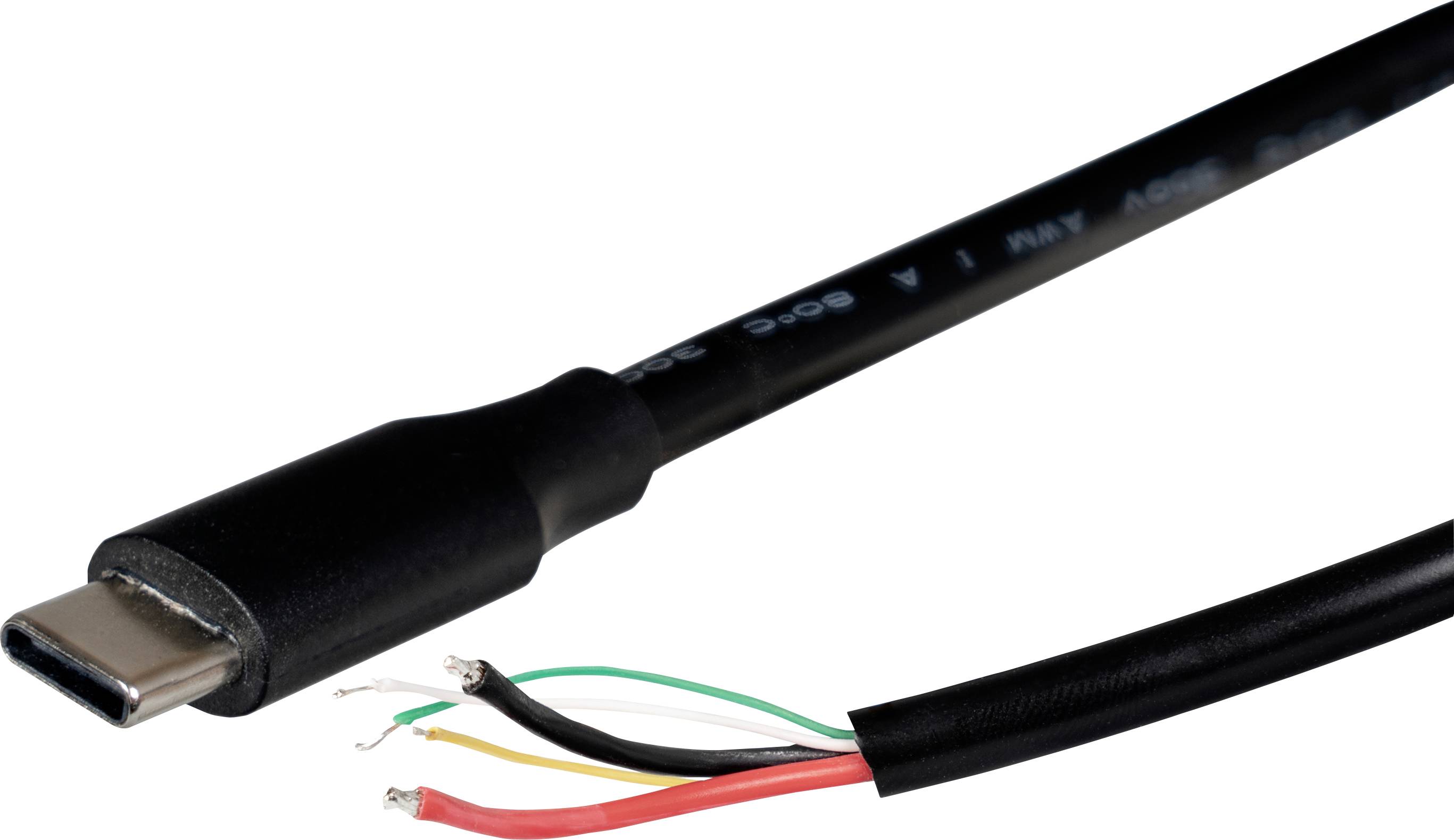

- Offene, verzinnte Anschlussenden für individuelle Beschaltung
- Unterstützt bis zu 20 V, 5 A und 100 W
- Großzügiger Leitungsquerschnitt für minimale Spannungsverluste
- Integrierter E-Marker Chip
Technische Daten
- Leistungsquerschnitt: 16 AWG (1,31 mm²)
- Maximaler Strom 5A
- Maximale Spannung 20V
- Maximale Leistung 100W
- Unterstütze Protokolle:
- PD3.0 100W PDO:6
- Apple 5 V 2,4 A
- BC1.2 DCP
- AFC 9 V, 12 V
- FCP 5 V, 9 V, 12 V
- SCP 3,4 - 5,5 V @ 25 W
- QC2.0 5 V, 9 V, 12 V, 20 V
- QC3.0 20 V max.
- QC4.0
- QC4.0+
- QC5.0
- PE+1.1
- PE+2.0
- Kabelbelegung:
- Rot: VBUS
- Schwarz: GND
- Gelb: CC1
- Grün: D+
- Weiß: D-
- Integrierter E-Marker Chip
- Separate CC1- & D-Litzen für die PD-Kommunikation
- Kompatibel mit USB-C PD
- Produkt-Art
USB-C® Kabel
- Kabellänge
3 m
- Herstellerfarbe
Schwarz
- Besonderheiten
Daten-/Strom-Kabel
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3828246 Joy-it USBCPD3M3A USB-C® Kabel 3 m Schwarz Daten-/Strom-Kabel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828246 Joy-it USBCPD3M3A USB-C® Kabel 3 m Schwarz Daten-/Strom-Kabel
Beschreibung
Dieses USB-C Power-Delivery-Kabel verbindet eine
leistungsfähige Stromversorgung mit besonders
flexiblen Anschlussmöglichkeiten. Neben den offenen
Leitungen für Versorgungsspannung und Masse
stehen auch die für USB-C PD & QC erforderlichen
Kommunikationsleitungen zur Verfügung. Dadurch
lässt sich das Kabel optimal in individuelle
Schaltungen, Geräte und Entwicklungsprojekte
integrieren.
Über die herausgeführten PD-Leitungen kann die
Spannungsanforderung zwischen einer geeigneten
USB-C-PD-Stromquelle und der angeschlossenen
Elektronik ausgehandelt werden. In Verbindung mit
einer passenden PD-Steuerung ermöglicht das Kabel
die Nutzung verschiedener Spannungsstufen und
eignet sich damit für deutlich mehr Anwendungen als
ein herkömmliches USB-Stromkabel.
Die offenen, verzinnten Litzen lassen sich
unkompliziert verlöten oder mit Klemmen,
Steckverbindern und eigenen Platinen verbinden.
So entsteht eine saubere und anpassbare Lösung für
Prototypen, Prüfaufbauten, Reparaturen sowie die
Entwicklung eigener USB-C-PD-Geräte.
Mit einer möglichen Übertragungsleistung von bis
zu 100 W bietet das Kabel ausreichend Reserven für
anspruchsvolle Anwendungen. Es richtet sich an
Entwickler, Elektronikenthusiasten und professionelle
Anwender, die USB-C Power Delivery schnell und
flexibel in ihre Projekte einbinden möchten.
leistungsfähige Stromversorgung mit besonders
flexiblen Anschlussmöglichkeiten. Neben den offenen
Leitungen für Versorgungsspannung und Masse
stehen auch die für USB-C PD & QC erforderlichen
Kommunikationsleitungen zur Verfügung. Dadurch
lässt sich das Kabel optimal in individuelle
Schaltungen, Geräte und Entwicklungsprojekte
integrieren.
Über die herausgeführten PD-Leitungen kann die
Spannungsanforderung zwischen einer geeigneten
USB-C-PD-Stromquelle und der angeschlossenen
Elektronik ausgehandelt werden. In Verbindung mit
einer passenden PD-Steuerung ermöglicht das Kabel
die Nutzung verschiedener Spannungsstufen und
eignet sich damit für deutlich mehr Anwendungen als
ein herkömmliches USB-Stromkabel.
Die offenen, verzinnten Litzen lassen sich
unkompliziert verlöten oder mit Klemmen,
Steckverbindern und eigenen Platinen verbinden.
So entsteht eine saubere und anpassbare Lösung für
Prototypen, Prüfaufbauten, Reparaturen sowie die
Entwicklung eigener USB-C-PD-Geräte.
Mit einer möglichen Übertragungsleistung von bis
zu 100 W bietet das Kabel ausreichend Reserven für
anspruchsvolle Anwendungen. Es richtet sich an
Entwickler, Elektronikenthusiasten und professionelle
Anwender, die USB-C Power Delivery schnell und
flexibel in ihre Projekte einbinden möchten.
Lieferumfang
- USB C Kabel
