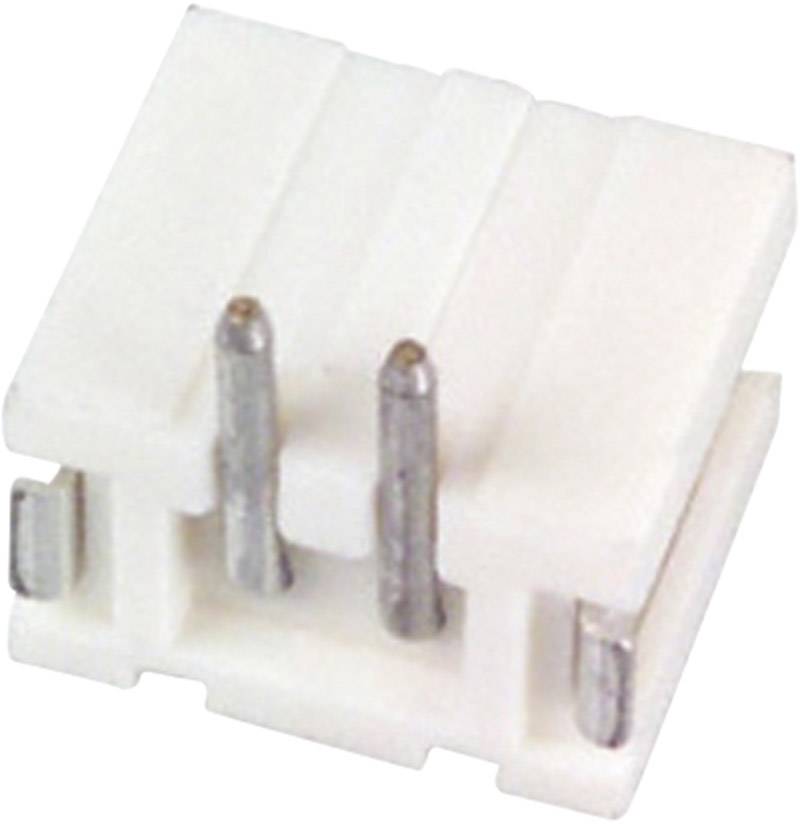

Abbildung ähnlich
1/2
Abbildung ähnlich
JST Einbau-Stiftleiste (Präzision) ZR Polzahl Gesamt 4 Rastermaß: 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Einbau-Stiftleiste (Präzision)
Bauform
Stiftleiste, gewinkelt
Anzahl Reihen
1
Serie
ZR
RM
1.50 mm
Datenblatt (PDF)
751 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
7
-
0,38 €
21
11% = 0,04 €
0,34 €
35
13% = 0,05 €
0,33 €
70
16% = 0,06 €
0,32 €
140
18% = 0,07 €
0,31 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 7
Gesamt (0,38 € / Stück)
0,50 €
-24 %
2,66 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Stiftleiste Serie ZR
- Inhalt: 1 St.
- Anzahl Reihen: 1
- Polzahl Gesamt: 4
Unser Service für Sie
Technische Daten
- Produkt-Art
Einbau-Stiftleiste (Präzision)
- Bauform
Stiftleiste, gewinkelt
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- Serie
ZR
- RM
1.50 mm
- Polzahl je Reihe
4
- Polzahl Gesamt
4
- Breite
3.5 mm
- Stift-Ø
0.5 mm
- Stiftform
Rund
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Inhalt
1 St.
- Abm.
(L x B x H) 9 x 3.5 x 5.2 mm
- Anschluss
SMT
- Gehäuse-Material
Polyamid
- Herst.-Teilenr.
S4B-ZR-SM4A-TF (LF)(SN)
- Herstellerfarbe
Natur
- Industrieverpackung
Nein
- Isolationsmaterial
Polyamid
- Kontaktmaterial
Phosphorbronze
- Kontaktoberfläche Printseite
verzinnt
- Kontaktoberfläche Steckseite
verzinnt
- Höhe
5.2 mm
- Länge
9 mm
- RoHS-konform
Ja
- Steckrichtung
Waagerecht zur Leiterplatte
- Typ
S4B-ZR-SM4A-TF (LF)(SN)
Dokumente & Downloads
Datenblatt
Datenblatt 1217278 JST Einbau-Stiftleiste (Präzision) ZR Polzahl Gesamt 4 Rastermaß: 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1217278 JST Einbau-Stiftleiste (Präzision) ZR Polzahl Gesamt 4 Rastermaß: 1.50 mm S4B-ZR-SM4A-TF (LF)(SN) 1 St.
Beschreibung
Lösbare Verbindung von Kabel an Leiterplatte. Die Einrastschiene am Gehäuse ermöglicht ein hörbares Einrasten beim Stecken. Eine umlaufende Wanne an der Stiftleiste ermöglicht einen Verpolungsschutz. Sehr gut lötbar durch Vorverzinnung der Stiftleiste.
