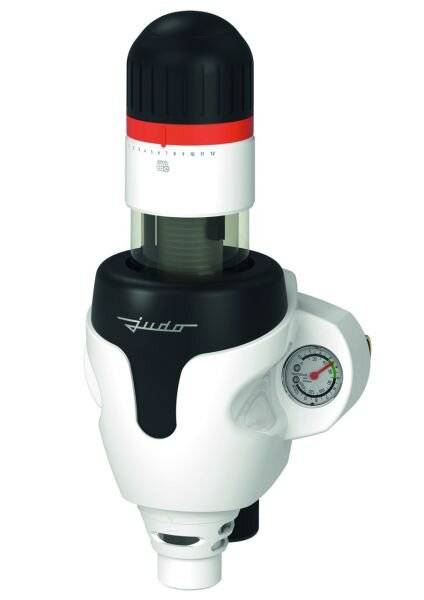

Judo Promi-Quick Connection Hauswasserstation JPM-QC 1", 3,6m3/h, PN 16, 100um
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
402,52 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- JUDO PROMI-QUICK CONNECTION Hauswasserstation JPM-QC 1'' mit patentierter Ein-Schrauben-Anschlusstechnik, nach DIN EN 13959, DIN EN 13443-1, DIN 19628 und DIN EN 1567, mit DIN-DVGW-Prüfzeichen, für Wasser bis 30 C. Zur Druckregelung und Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können. Ausführung: Filtergehäuse aus hochwertigem Kunststoff PN 16, Einbau-Drehflansch mit patentiertem Bajonettanschluss aus Messing mit Verschraubung (Gewindeanschluss nach DIN EN 10226-1) und patentierter Ein-Schrauben-Anschlusstechnik, waagerechter oder senkrechter Einbau möglich, Filtergewebe aus Edelstahl, großes Handrad zur Rückspülung des Siebeinsatzes nach dem hochwirksamen Punkt-Rotations-System für einen optimalen Keimschutz bei gleichzeitiger Reinigung des Schauglases ohne Unterbrechung der Wasserversorgung. Druckminderer und Einstellhandrad (werkseitige Nachdruckeinstellung von 4 bar), Einstellbereich des Nachdruckes von 1,5 - 6 bar*, schallschutzgeprüft Gruppe 1 ohne Auflagen, Vordruck- und Nachdruckmanometer, Rückflussverhinderer, integriertem freien Auslauf, Rückspülmonatsanzeige sowie Spülwasseranschluss (d 50 mm) nach DIN 1988 bzw. DIN EN 1717. Technische Daten: Rohranschluss 1 Zoll Nenndurchfluss** 3,6 m3/h Betriebsdruck max. 16 bar Betriebstemperatur max. 30 C Maschenweite 0,1 mm Baulänge 195 mm Modell JPM-QC 1'' * Je nach Betriebsbedingungen kann es erforderlich werden, den Nachdruck zu erhöhen (zur Anpassung des Verhältnisses von Vordruck zu Nachdruck). ** nach DIN EN 1567 für Trinkwasser bei sauberem Filter
Technische Daten
- Hersteller-Warengruppe: Filtration
- Hersteller-Produktgruppe: JPM 3/4'' - 2'' - Standard
- Hersteller-Artikelnummer: 8165031
- Oberflächenschutz: unbehandelt
- Anschluss: Außengewinde konisch (NPT)
- Druckstufe Artikel: PN 16
- Max. Mediumtemperatur (Dauerbetrieb): 30
- Min. lichte Höhe: 100
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Höhe über der Leitung: 290
- Höhe unter der Leitung: 152
- Automatischer Schmutzablauf: nein
- Filtergefäß Edelstahl: nein
- Nenndurchmesser: 1 Zoll (25)
- Gewicht
4.4580
- Abm.
(B x H) 588.0000 mm x 254.0000 mm
- Breite
588.0000 mm
- Höhe
254.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914711497 Judo Promi-Quick Connection Hauswasserstation JPM-QC 1", 3,6m3/h, PN 16, 100um
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 914711497 Judo Promi-Quick Connection Hauswasserstation JPM-QC 1", 3,6m3/h, PN 16, 100um
Beschreibung
Die JUDO Promi-Quick Connection Hauswasserstation JPM-QC 1" ist eine fortschrittliche Lösung für den zuverlässigen Schutz und die Druckregelung in der Hauswasserinstallation. Sie filtert feinkörnige und feste Verunreinigungen aus dem Wasser, die Korrosionen und Funktionsstörungen verursachen können. Mit einem Nenndurchfluss von 3,6 m³/h und einer Druckstufe von PN 16 ist die Station für Wasser bis 30 °C ausgelegt und zeichnet sich durch eine schnelle Montage mittels patentierter Ein-Schrauben-Anschlusstechnik aus.
Wie schützt die Hauswasserstation vor Verunreinigungen?Die JPM-QC 1" ist darauf ausgelegt, feinkörnige und feste Verunreinigungen aus dem Wasser zu filtern. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Ein Filtergewebe aus Edelstahl sorgt für eine effektive Filtration, während das hochwirksame Punkt-Rotations-System den Siebeinsatz reinigt. Die Hauswasserstation entspricht den Normen DIN EN 13959, DIN EN 13443-1, DIN 19628 und DIN EN 1567 und besitzt ein DIN-DVGW-Prüfzeichen.
Welche Vorteile bietet das Rückspülsystem?Das Rückspülsystem der Hauswasserstation ermöglicht eine unkomplizierte und effektive Reinigung des Siebeinsatzes durch das Punkt-Rotations-System. Die Rückspülung erfolgt ohne Unterbrechung der Wasserversorgung und trägt zu einem optimalen Keimschutz bei, indem gleichzeitig das Schauglas gereinigt wird. Eine Rückspülmonatsanzeige erinnert an die fällige Wartung, und die Station kann optional per App an die Rückspülung erinnern. Dies vermeidet Abfälle durch Filterkerzen-Wechsel und ist wassersparend.
Wie wird der Wasserdruck reguliert?Ein integrierter Druckminderer gleicht Druckschwankungen aus und ermöglicht die Regulierung des Nachdrucks in einem Bereich von 1,5 bis 6 bar. Die werkseitige Nachdruckeinstellung beträgt 4 bar. Vordruck- und Nachdruckmanometer sind vorhanden, um die Druckverhältnisse jederzeit zu überwachen. Die schallschutzgeprüfte Ausführung der Gruppe 1 ohne Auflagen ermöglicht einen leisen Betrieb.
Wie erfolgt die Montage der Hauswasserstation?Die Montage der JPM-QC 1" erfolgt blitzschnell und unkompliziert dank der patentierten Ein-Schrauben-Anschlusstechnik. Der Einbau-Drehflansch mit patentiertem Bajonettanschluss aus Messing und Gewindeanschluss nach DIN EN 10226-1 ermöglicht sowohl einen waagerechten als auch einen senkrechten Einbau. Der Rohranschluss beträgt 1 Zoll.
Welche weiteren Ausstattungsmerkmale sind vorhanden?Die Hauswasserstation verfügt über einen integrierten freien Auslauf und einen Rückflussverhinderer. Ein Spülwasseranschluss (d 50 mm) nach DIN 1988 bzw. DIN EN 1717 ist ebenfalls integriert. Optional ist ein Leckageschutz erhältlich.
Technische Daten
Rohranschluss: 1 Zoll
Nenndurchfluss: 3,6 m³/h
Betriebsdruck max.: 16 bar
Betriebstemperatur max.: 30 °C
Maschenweite: 0,1 mm
Baulänge: 195 mm
Einstellbereich Nachdruck: 1,5 - 6 bar
Material Filterelement: Edelstahl 316 Ti (1.4571)
Höhe über der Leitung: 290
Höhe unter der Leitung: 152
Die JUDO Promi-Quick Connection Hauswasserstation JPM-QC 1" bietet eine umfassende Lösung für die Wasseraufbereitung im Haushalt. Sie schützt effektiv vor Verunreinigungen und reguliert den Wasserdruck zuverlässig. Mit einem Nenndurchfluss von 3,6 m³/h, einem maximalen Betriebsdruck von 16 bar und der einfachen Rückspülfunktion ist sie eine praktische und ressourcenschonende Wahl für eine langlebige und störungsfreie Hauswasserinstallation.
Wie schützt die Hauswasserstation vor Verunreinigungen?Die JPM-QC 1" ist darauf ausgelegt, feinkörnige und feste Verunreinigungen aus dem Wasser zu filtern. Diese Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen. Ein Filtergewebe aus Edelstahl sorgt für eine effektive Filtration, während das hochwirksame Punkt-Rotations-System den Siebeinsatz reinigt. Die Hauswasserstation entspricht den Normen DIN EN 13959, DIN EN 13443-1, DIN 19628 und DIN EN 1567 und besitzt ein DIN-DVGW-Prüfzeichen.
Welche Vorteile bietet das Rückspülsystem?Das Rückspülsystem der Hauswasserstation ermöglicht eine unkomplizierte und effektive Reinigung des Siebeinsatzes durch das Punkt-Rotations-System. Die Rückspülung erfolgt ohne Unterbrechung der Wasserversorgung und trägt zu einem optimalen Keimschutz bei, indem gleichzeitig das Schauglas gereinigt wird. Eine Rückspülmonatsanzeige erinnert an die fällige Wartung, und die Station kann optional per App an die Rückspülung erinnern. Dies vermeidet Abfälle durch Filterkerzen-Wechsel und ist wassersparend.
Wie wird der Wasserdruck reguliert?Ein integrierter Druckminderer gleicht Druckschwankungen aus und ermöglicht die Regulierung des Nachdrucks in einem Bereich von 1,5 bis 6 bar. Die werkseitige Nachdruckeinstellung beträgt 4 bar. Vordruck- und Nachdruckmanometer sind vorhanden, um die Druckverhältnisse jederzeit zu überwachen. Die schallschutzgeprüfte Ausführung der Gruppe 1 ohne Auflagen ermöglicht einen leisen Betrieb.
Wie erfolgt die Montage der Hauswasserstation?Die Montage der JPM-QC 1" erfolgt blitzschnell und unkompliziert dank der patentierten Ein-Schrauben-Anschlusstechnik. Der Einbau-Drehflansch mit patentiertem Bajonettanschluss aus Messing und Gewindeanschluss nach DIN EN 10226-1 ermöglicht sowohl einen waagerechten als auch einen senkrechten Einbau. Der Rohranschluss beträgt 1 Zoll.
Welche weiteren Ausstattungsmerkmale sind vorhanden?Die Hauswasserstation verfügt über einen integrierten freien Auslauf und einen Rückflussverhinderer. Ein Spülwasseranschluss (d 50 mm) nach DIN 1988 bzw. DIN EN 1717 ist ebenfalls integriert. Optional ist ein Leckageschutz erhältlich.
Technische Daten
Rohranschluss: 1 Zoll
Nenndurchfluss: 3,6 m³/h
Betriebsdruck max.: 16 bar
Betriebstemperatur max.: 30 °C
Maschenweite: 0,1 mm
Baulänge: 195 mm
Einstellbereich Nachdruck: 1,5 - 6 bar
Material Filterelement: Edelstahl 316 Ti (1.4571)
Höhe über der Leitung: 290
Höhe unter der Leitung: 152
Die JUDO Promi-Quick Connection Hauswasserstation JPM-QC 1" bietet eine umfassende Lösung für die Wasseraufbereitung im Haushalt. Sie schützt effektiv vor Verunreinigungen und reguliert den Wasserdruck zuverlässig. Mit einem Nenndurchfluss von 3,6 m³/h, einem maximalen Betriebsdruck von 16 bar und der einfachen Rückspülfunktion ist sie eine praktische und ressourcenschonende Wahl für eine langlebige und störungsfreie Hauswasserinstallation.
