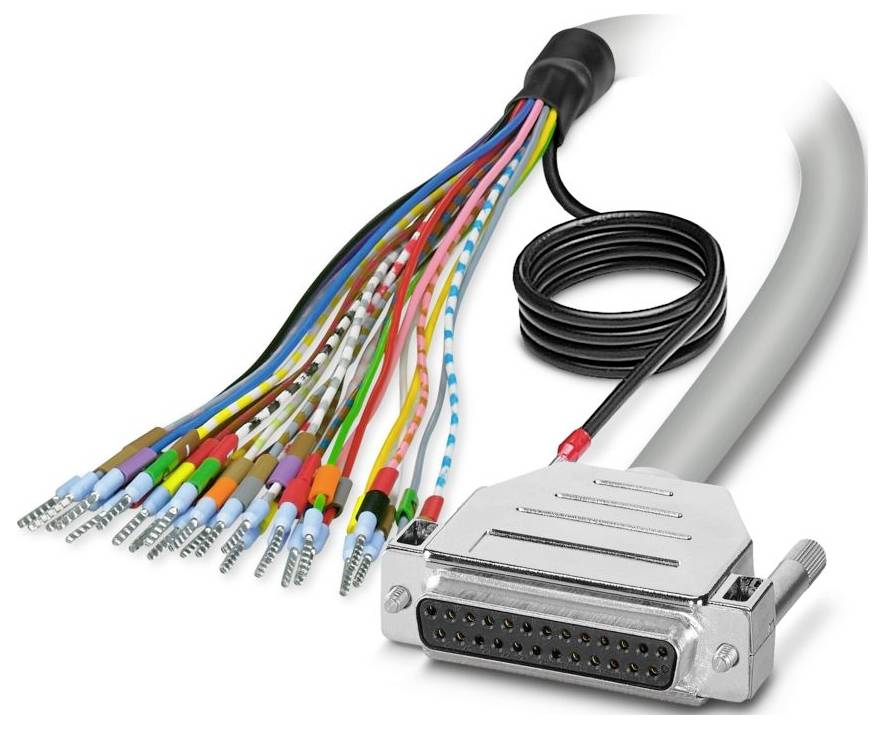

Kabel CABLE-D-25SUB/F/OE/0,25/S/0,5M Phoenix Contact Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungskabel
Kabellänge
0.5 m
Anschluss
D-Sub-Buchsenleiste
Gesamtpolzahl
25
Herst.-Teilenr.
2926153
Datenblatt (PDF)
72 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
65,20 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 25
- Anschlussart: D-SUB-Buchsenleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 9,80 mm ±0,5 mm
- Rastermaß: 2,77 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 0,5 m
- Leitungsquerschnitt: 25x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 25X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Kleinster Biegeradius, fest verlegt: 82 mm
- Kleinster Biegeradius, beweglich verlegt: 155 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB25 (1) = ()
- braun: D-SUB25 (2) = ()
- grün: D-SUB25 (3) = ()
- gelb: D-SUB25 (4) = ()
- grau: D-SUB25 (5) = ()
- rosa: D-SUB25 (6) = ()
- blau: D-SUB25 (7) = ()
- rot: D-SUB25 (8) = ()
- schwarz: D-SUB25 (9) = ()
- Abisolierlänge (Mantel): 150 mm
- violett: D-SUB25 (10) = ()
- grau-rosa: D-SUB25 (11) = ()
- rot-blau: D-SUB25 (12) = ()
- weiß-grün: D-SUB25 (13) = ()
- braun-grün: D-SUB25 (14) = ()
- weiß-gelb: D-SUB25 (15) = ()
- gelb-braun: D-SUB25 (16) = ()
- weiß-grau: D-SUB25 (17) = ()
- grau-braun: D-SUB25 (18) = ()
- weiß-rosa: D-SUB25 (19) = ()
- rosa-braun: D-SUB25 (20) = ()
- weiß-blau: D-SUB25 (21) = ()
- braun-blau: D-SUB25 (22) = ()
- weiß-rot: D-SUB25 (23) = ()
- braun-rot: D-SUB25 (24) = ()
- weiß-schwarz: D-SUB25 (25) = ()
- 25X0.25 [PVC]: 25X0.25 [PVC]
- Produkt-Art
Verbindungskabel
- Kabellänge
0.5 m
- Anschluss
D-Sub-Buchsenleiste
- Gesamtpolzahl
25
- Herst.-Teilenr.
2926153
- Inhalt
1 St.
- Material
PVC
- Polzahl
25
- Typ
CABLE-D-25SUB/F/OE/0,25/S/0,5M
- Länge
0.5 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580302 Kabel CABLE-D-25SUB/F/OE/0,25/S/0,5M Phoenix Contact Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580302 Kabel CABLE-D-25SUB/F/OE/0,25/S/0,5M Phoenix Contact Inhalt: 1 St.
Beschreibung
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (25-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Buchsenleiste (1x 25-polig); Kabellänge: 0,5 m
Lieferumfang
- Geliefert wird: Phoenix Contact Kabel 0,5m 25p Buchsenleis 2926153, Verpackungseinheit: 1 Stk., EAN: 4046356548007
