Kabel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Inhalt: 1 St. kaufen

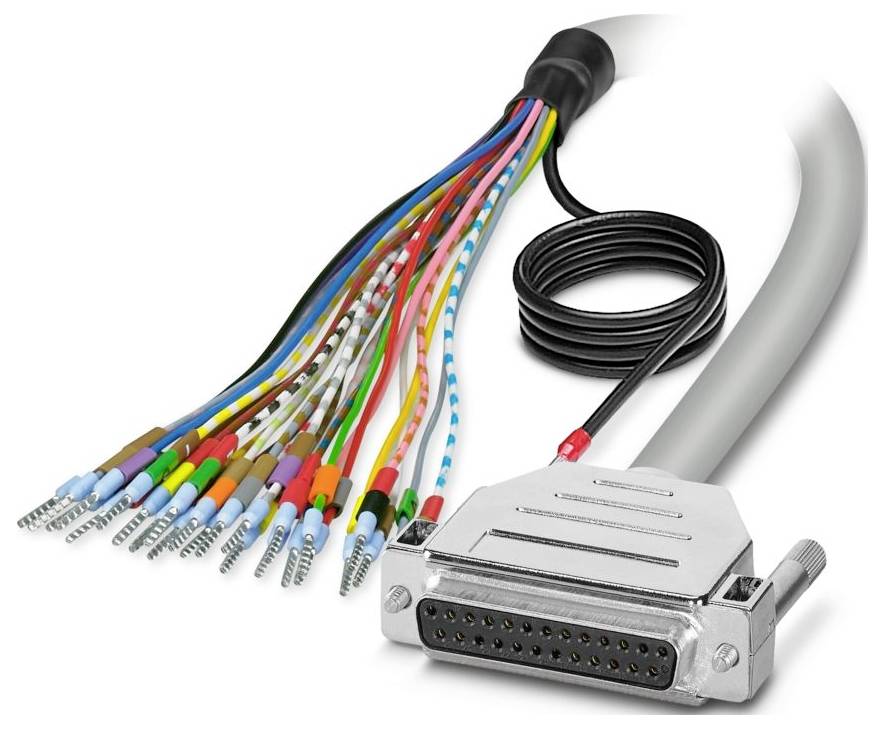

Ein mehrfarbiges Flachbandkabel mit mehreren Steckern, das an einem Ende mit einem 25-poligen D-Sub-Stecker verbunden ist und für Elektronik und Datenübertragung verwendet wird.

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

20 m

Anschluss

D-Sub-Buchsenleiste

Gesamtpolzahl

Herst.-Teilenr.

2906216

Datenblatt (PDF)

Lieferung Di., 27. Okt.

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

220,40 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Polzahl: 25
Anschlussart: D-SUB-Buchsenleiste
Schraubengewinde: UNC 4-40
Anzugsdrehmoment: 0,2 Nm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 9,80 mm ±0,5 mm
Rastermaß: 2,77 mm
Anschluss gemäß Norm: IEC 60807-2;DIN 41652
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: blanke Cu-Litze
Leitungslänge: 20 m
Leitungsquerschnitt: 25x 0,25 mm²
Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: ja
Leitungstyp: 25X0.25 [PVC]
Leiteraufbau Signalleitung: 14x 0,15 mm
AWG Signalleitung: 24
Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
Kleinster Biegeradius, fest verlegt: 82 mm
Kleinster Biegeradius, beweglich verlegt: 155 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 1
Nennbetriebsart: 100 % ED
Steckzyklen: > 200
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes, geschirmtes Rundkabel
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
Farbcode: Einzelader: Farbcode: Einzelader
weiß: D-SUB25 (1) = ()
braun: D-SUB25 (2) = ()
grün: D-SUB25 (3) = ()
gelb: D-SUB25 (4) = ()
grau: D-SUB25 (5) = ()
rosa: D-SUB25 (6) = ()
blau: D-SUB25 (7) = ()
rot: D-SUB25 (8) = ()
schwarz: D-SUB25 (9) = ()
Abisolierlänge (Mantel):  150 mm
violett: D-SUB25 (10) = ()
grau-rosa: D-SUB25 (11) = ()
rot-blau: D-SUB25 (12) = ()
weiß-grün: D-SUB25 (13) = ()
braun-grün: D-SUB25 (14) = ()
weiß-gelb: D-SUB25 (15) = ()
gelb-braun: D-SUB25 (16) = ()
weiß-grau: D-SUB25 (17) = ()
grau-braun: D-SUB25 (18) = ()
weiß-rosa: D-SUB25 (19) = ()
rosa-braun: D-SUB25 (20) = ()
weiß-blau: D-SUB25 (21) = ()
braun-blau: D-SUB25 (22) = ()
weiß-rot: D-SUB25 (23) = ()
braun-rot: D-SUB25 (24) = ()
weiß-schwarz: D-SUB25 (25) = ()
25X0.25 [PVC]: 25X0.25 [PVC]

Produkt-Art: Verbindungskabel

Kabellänge: 20 m

Anschluss: D-Sub-Buchsenleiste

Gesamtpolzahl: 25

Herst.-Teilenr.: 2906216

Inhalt: 1 St.

Material: PVC

Polzahl: 25

Typ: CABLE-D-25SUB/F/OE/0,25/S/20M

Länge: 20 m

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579944 Kabel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579944 Kabel CABLE-D-25SUB/F/OE/0,25/S/20M Phoenix Contact Inhalt: 1 St.

Beschreibung

Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (25-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Buchsenleiste (1x 25-polig); Kabellänge: 20 m
