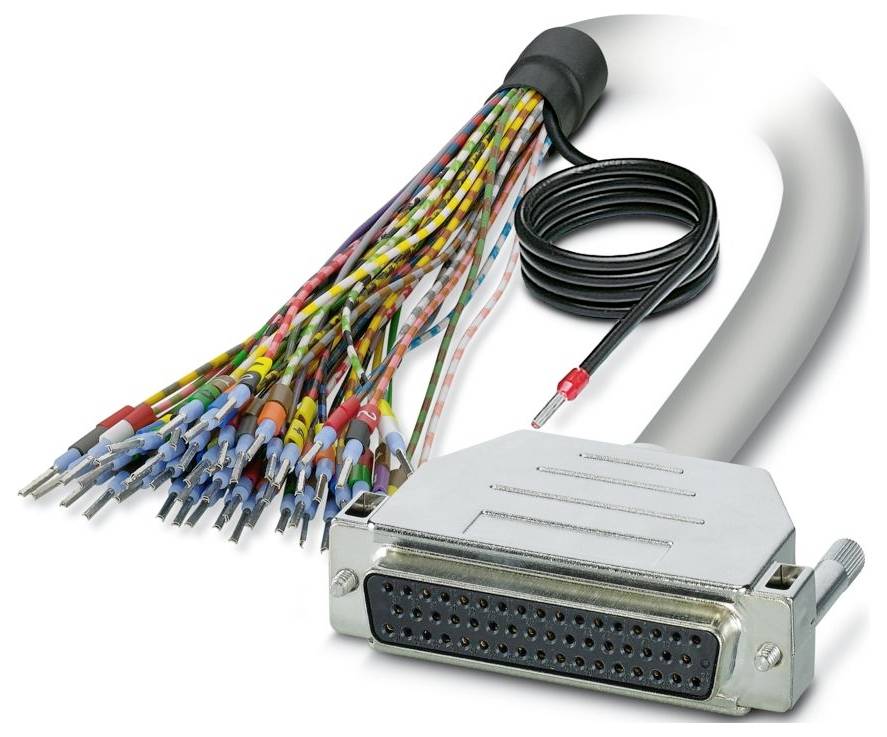

Abbildung ähnlich
Kabel CABLE-D-50SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungskabel
Kabellänge
3 m
Anschluss
D-Sub-Buchsenleiste
Gesamtpolzahl
50
Herst.-Teilenr.
2926331
Datenblatt (PDF)
29 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
159,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 50
- Anschlussart: D-SUB-Buchsenleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis: Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 12,40 mm ±0,5 mm
- Rastermaß: 2,77 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 3 m
- Leitungsquerschnitt: 50x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (bei 20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (bei 20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 50X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Kleinster Biegeradius, fest verlegt: 106 mm
- Kleinster Biegeradius, beweglich verlegt: 200 mm
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB50 (1) = ()
- braun: D-SUB50 (2) = ()
- grün: D-SUB50 (3) = ()
- gelb: D-SUB50 (4) = ()
- grau: D-SUB50 (5) = ()
- rosa: D-SUB50 (6) = ()
- blau: D-SUB50 (7) = ()
- rot: D-SUB50 (8) = ()
- schwarz: D-SUB50 (9) = ()
- Abisolierlänge (Mantel): 150 mm
- 50X0.25 [PVC]: 50X0.25 [PVC]
- violett: D-SUB50 (10) = ()
- grau-rosa: D-SUB50 (47) = ()
- rot-blau: D-SUB50 (12) = ()
- weiß-grün: D-SUB50 (49) = ()
- braun-grün: D-SUB50 (14) = ()
- weiß-gelb: D-SUB50 (15) = ()
- gelb-braun: D-SUB50 (16) = ()
- weiß-grau: D-SUB50 (17) = ()
- grau-braun: D-SUB50 (18) = ()
- weiß-rosa: D-SUB50 (19) = ()
- rosa-braun: D-SUB50 (20) = ()
- weiß-blau: D-SUB50 (21) = ()
- braun-blau: D-SUB50 (22) = ()
- weiß-rot: D-SUB50 (23) = ()
- braun-rot: D-SUB50 (24) = ()
- weiß-schwarz: D-SUB50 (25) = ()
- braun-schwarz: D-SUB50 (26) = ()
- grau-grün: D-SUB50 (27) = ()
- gelb-grau: D-SUB50 (28) = ()
- rosa-grün: D-SUB50 (29) = ()
- gelb-rosa: D-SUB50 (30) = ()
- grün-blau: D-SUB50 (31) = ()
- gelb-blau: D-SUB50 (32) = ()
- grün-rot: D-SUB50 (33) = ()
- gelb-rot: D-SUB50 (34) = ()
- grün-schwarz: D-SUB50 (35) = ()
- gelb-schwarz: D-SUB50 (36) = ()
- grau-blau: D-SUB50 (37) = ()
- rosa-blau: D-SUB50 (38) = ()
- grau-rot: D-SUB50 (39) = ()
- rosa-rot: D-SUB50 (40) = ()
- grau-schwarz: D-SUB50 (41) = ()
- rosa-schwarz: D-SUB50 (42) = ()
- blau-schwarz: D-SUB50 (43) = ()
- rot-schwarz: D-SUB50 (44) = ()
- weiß-braun: D-SUB50 (45) = ()
- gelb-grün: D-SUB50 (46) = ()
- blau-rot: D-SUB50 (48) = ()
- grün-braun: D-SUB50 (50) = ()
- Produkt-Art
Verbindungskabel
- Kabellänge
3 m
- Anschluss
D-Sub-Buchsenleiste
- Gesamtpolzahl
50
- Herst.-Teilenr.
2926331
- Inhalt
1 St.
- Material
PVC
- Polzahl
50
- Typ
CABLE-D-50SUB/F/OE/0,25/S/3,0M
- Länge
3 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580333 Kabel CABLE-D-50SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580333 Kabel CABLE-D-50SUB/F/OE/0,25/S/3,0M Phoenix Contact Inhalt: 1 St.
Beschreibung
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: Einzeladern (50-polig) (Die Adern sind beschriftet und mit Aderendhülsen versehen. Das Schirmgeflecht ist auf ein separates Kabelende herausgeführt.); Anschluss 2: D-SUB-Buchsenleiste (1x 50-polig); Kabellänge: 3 m
Lieferumfang
- Geliefert wird: Phoenix Contact Kabel 3m 50p Buchsenleis 2926331, Verpackungseinheit: 1 Stk., EAN: 4046356548076
