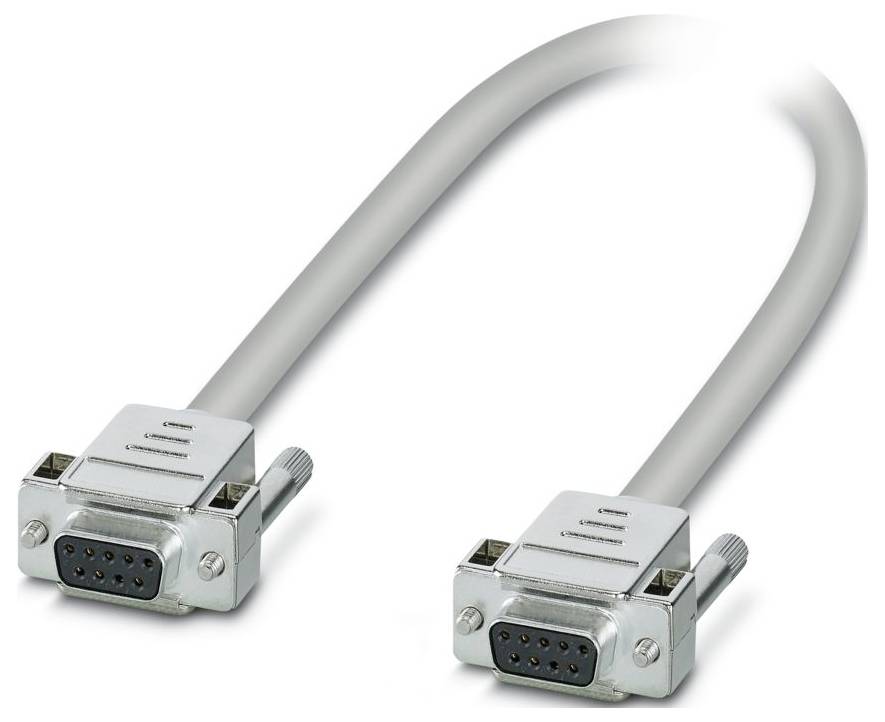

Abbildung ähnlich
Kabel CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungskabel
Kabellänge
3 m
Anschluss
D-Sub-Buchsenleiste
Gesamtpolzahl
9
Herst.-Teilenr.
2305431
Datenblatt (PDF)
83 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
50,72 €
zzgl. MwSt.
& 4,95 €
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 9
- Anschlussart: D-SUB-Buchsenleiste
- Schraubengewinde: UNC 4-40
- Anzugsdrehmoment: 0,2 Nm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 6,70 mm ±0,5 mm
- Rastermaß: 2,74 mm
- Anschluss gemäß Norm: IEC 60807-2;DIN 41652
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 3 m
- Leitungsquerschnitt: 9x 0,25 mm²
- Leitungs-Widerstand: ≤ 80 Ω/km (20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: ja
- Leitungstyp: 9X0.25 [PVC]
- Leiteraufbau Signalleitung: 14x 0,15 mm
- AWG Signalleitung: 24
- Aderdurchmesser inklusive Isolierung: 1,2 mm ±0,05 mm
- Nennspannung Kabel: 300 V AC/DC
- Kleinster Biegeradius, fest verlegt: 58 mm
- Kleinster Biegeradius, beweglich verlegt: 108 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 200
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes, geschirmtes Rundkabel
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (pro Pfad): ≤ 2 A (im abgerollten Zustand, siehe Derating)
- 9X0.25 [PVC]: 9X0.25 [PVC]
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: D-SUB9 (1) = D-SUB9 (1)
- braun: D-SUB9 (2) = D-SUB9 (2)
- grün: D-SUB9 (3) = D-SUB9 (3)
- gelb: D-SUB9 (4) = D-SUB9 (4)
- grau: D-SUB9 (5) = D-SUB9 (5)
- rosa: D-SUB9 (6) = D-SUB9 (6)
- blau: D-SUB9 (7) = D-SUB9 (7)
- rot: D-SUB9 (8) = D-SUB9 (8)
- schwarz: D-SUB9 (9) = D-SUB9 (9)
- Produkt-Art
Verbindungskabel
- Kabellänge
3 m
- Anschluss
D-Sub-Buchsenleiste
- Gesamtpolzahl
9
- Herst.-Teilenr.
2305431
- Inhalt
1 St.
- Material
PVC
- Polzahl
9
- Typ
CABLE-D 9SUB/B/B/300/KONFEK/S
- Länge
3 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3578971 Kabel CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3578971 Kabel CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Inhalt: 1 St.
Beschreibung
Konfektioniertes, geschirmtes Rundkabel; Anschluss 1: D-SUB-Buchsenleiste (1x 9-polig); Anschluss 2: D-SUB-Buchsenleiste (1x 9-polig); Kabellänge: 3 m
Lieferumfang
- Geliefert wird: Phoenix Contact Systemkabel und Zubehör CABLE-D 9SU #2305431, Verpackungseinheit: 1 Stk., EAN: 4046356011792
