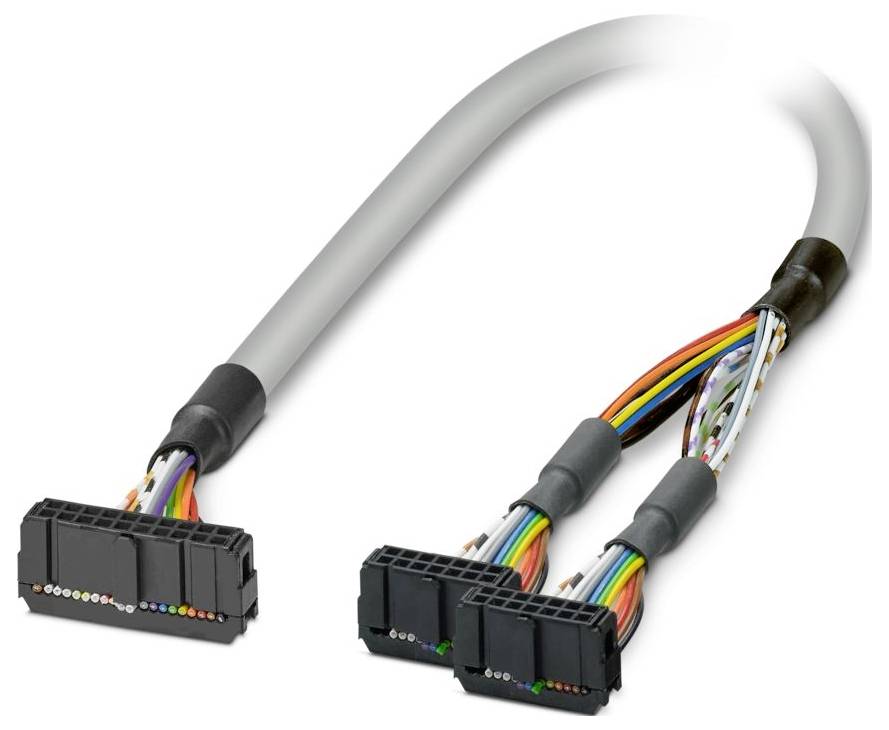

Abbildung ähnlich
Kabel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Verbindungskabel
Kabellänge
4 m
Anschluss
IDC-FLK-Buchsenleiste
Gesamtpolzahl
20
Herst.-Teilenr.
2305237
Datenblatt (PDF)
47 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
99,70 €
zzgl. MwSt.
& 4,95 €
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Polzahl: 14
- Anschlussart: IDC/FLK-Buchsenleiste
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP00
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Leitungsaußendurchmesser: 7,60 mm ±0,4 mm
- Rastermaß: 2,54 mm
- Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
- Außenmantel, Material: Semi-Rigid-PVC
- Material Leiter: verzinnte Cu-Litze
- Leitungslänge: 4 m
- Leitungsquerschnitt: 20x 0,14 mm²
- Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
- Außenmantel, Farbe: grau
- Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
- Schutzart (Einbauort): ≥ IP54 (Einbauort)
- UL AWM Style: 2464/1061
- Geschirmt: nein
- Leitungstyp: 20X0.14 [PVC]
- Leiteraufbau Signalleitung: 7x 0,16 mm
- AWG Signalleitung: 26
- Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
- Kleinster Biegeradius, fest verlegt: 64 mm
- Kleinster Biegeradius, beweglich verlegt: 120 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
- Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
- Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
- Anzahl der Anschlüsse: 2
- Nennbetriebsart: 100 % ED
- Steckzyklen: > 50
- Anschluss 1: Anschluss 1
- Anschluss 2: Anschluss 2
- Halogenfreiheit: nein
- Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
- Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
- Leiterart: Konfektioniertes Rundkabel
- Unterstützte Steuerung: EMERSON DeltaV: Unterstützte Steuerung: EMERSON DeltaV
- Passende I/O-Karte: VE4001S2T2B5;VE4002S1T2B6
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Unterstützte Steuerung: SIEMENS ET 200SP: Unterstützte Steuerung: SIEMENS ET 200SP
- Passendes Peripherie Modul: 6ES7131-6BH01-0BA0 (Base Units A0/A1);6ES7131-6BH01-2BA0 (Base Units A0/A1);6ES7132-6BH01-0BA0 (Base Units A0/A1);6ES7132-6BH01-2BA0 (Base Units A0/A1)
- Farbcode: Einzelader: Farbcode: Einzelader
- weiß: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- braun: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- grün: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- gelb: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- grau: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- blau: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- rot: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- schwarz: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- violett: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- weiß-grün: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- weiß-gelb: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- weiß-grau: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- weiß-blau: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- weiß-rot: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- weiß-schwarz: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- braun-schwarz: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- weiß-braun: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- orange: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Kabelausführung: Splitting-Kabel für zwei Module
- Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
- Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
- weiß-orange: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- weiß-violett: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- Passende Basiseinheit: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
- 20X0.14 [PVC]: 20X0.14 [PVC]
- Produkt-Art
Verbindungskabel
- Kabellänge
4 m
- Anschluss
IDC-FLK-Buchsenleiste
- Gesamtpolzahl
20
- Herst.-Teilenr.
2305237
- Inhalt
1 St.
- Material
PVC
- Polzahl
20
- Typ
FLK 20/2FLK14/EZ-DR/400/KONFEK
- Länge
4 m
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3578904 Kabel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3578904 Kabel FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Inhalt: 1 St.
Beschreibung
Konfektioniertes Rundkabel; Anschluss 1: IDC/FLK-Buchsenleiste (1x 20-polig); Anschluss 2: IDC/FLK-Buchsenleiste (2x 14-polig); Kabellänge: 4 m
Lieferumfang
- Geliefert wird: Phoenix Contact Kabel 2305237, Verpackungseinheit: 1 Stk., EAN: 4046356038928
