KBS Pipe Seal M 250 Brandschutzmanschette für 250er Rohr
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Beschreibung

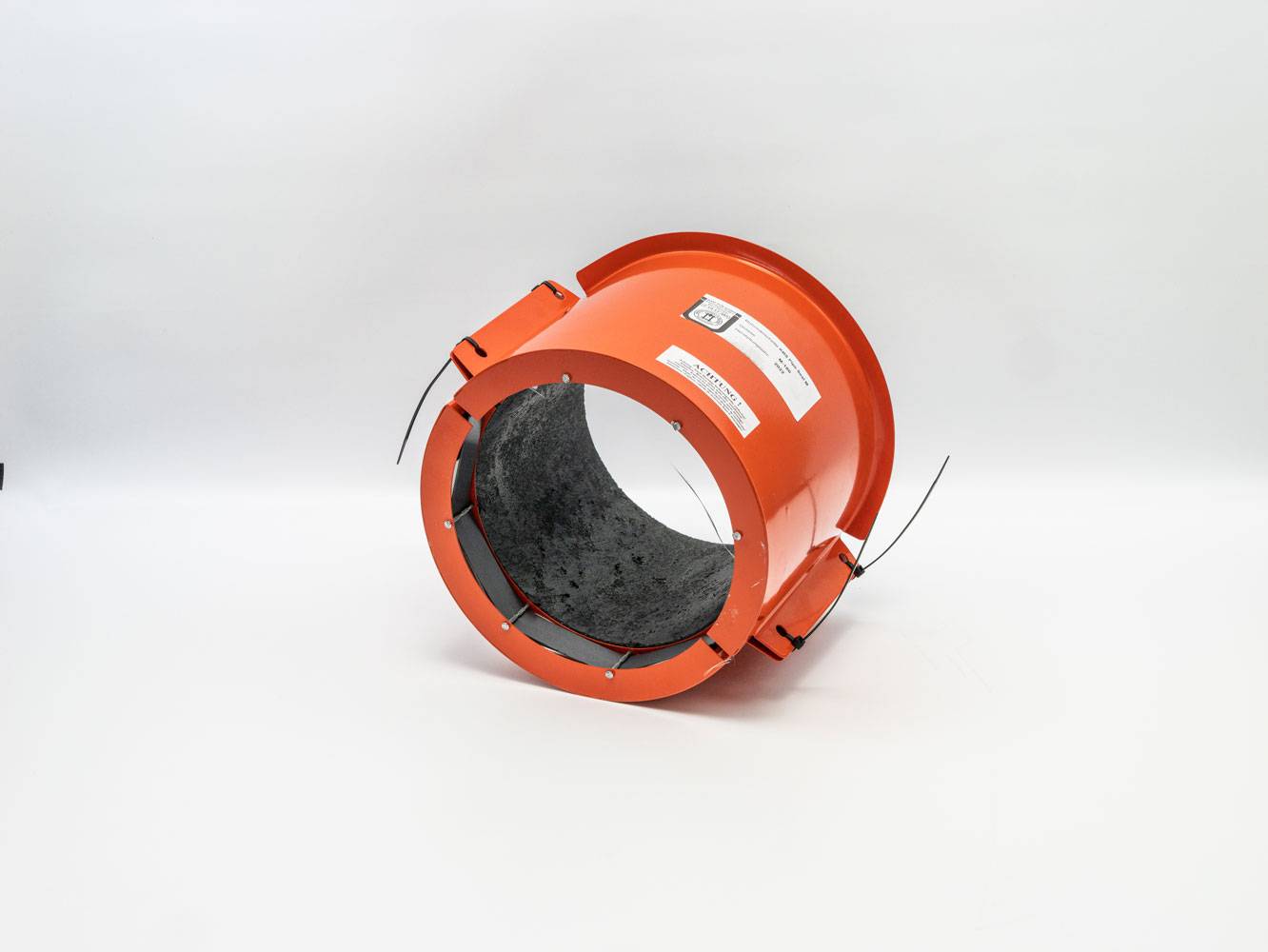

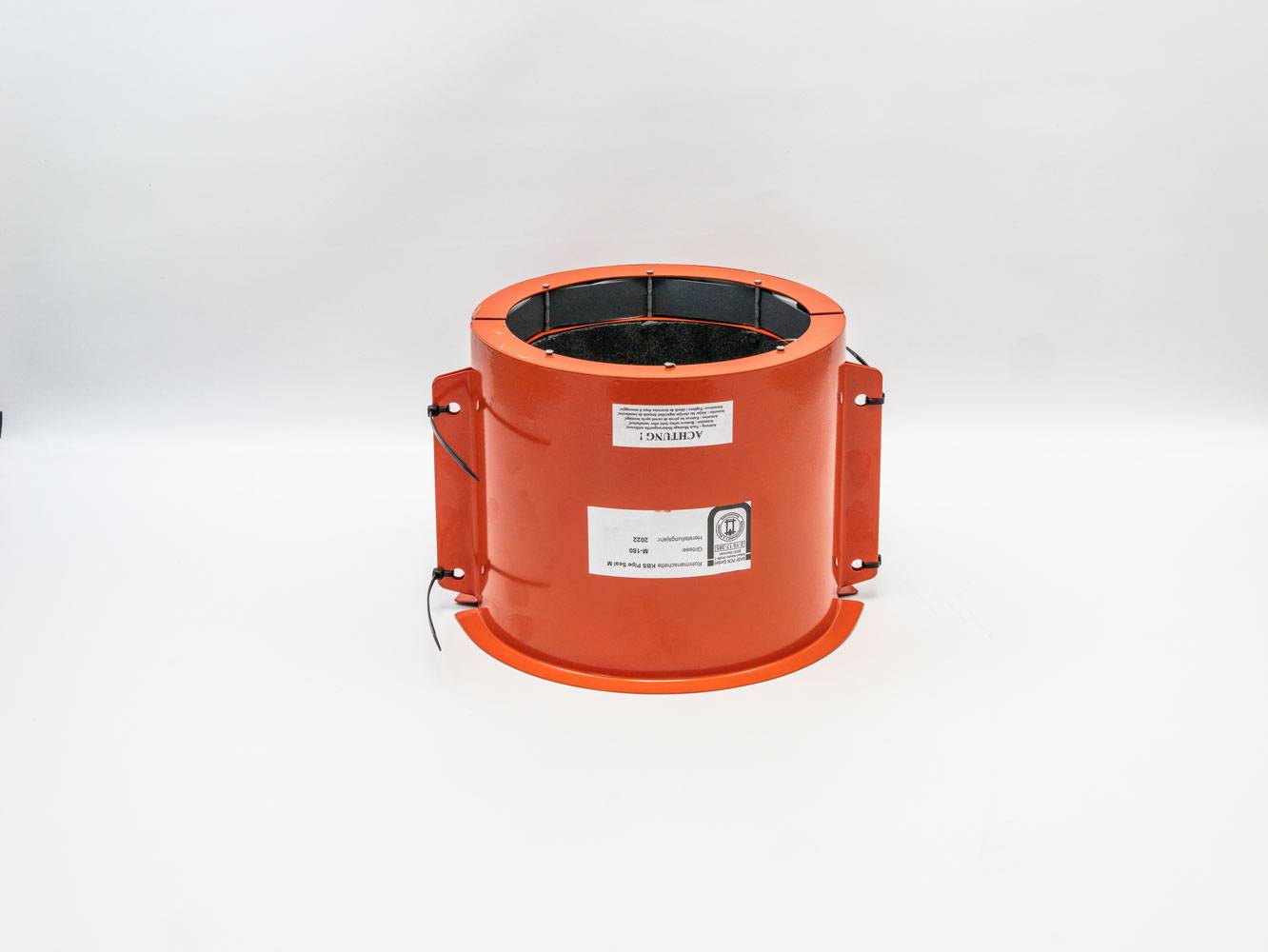

KBS® Pipe Seal M 250 Brandschutzmanschette
KBS® Pipe Seal M250 passend für 250mm Außenrohrdurchmesser
Dimensionen in mm (siehe Bildanhang):
A: 253
B: 295
C: 285
D: 15
Lieferumfang:
1x Manschette (bestehend aus 2 Halbschalen)
1x Zubehörpaket zur Verschraubung der Halbschalen (6 Schrauben M8x20, Muttern und Unterlegscheiben)
Befestigungsklammern für Wand/Decke (6 Stück, Breite 30mm, Dicke 5mm)
1x Einbauanleitung
1x Kennzeichungsschild für Rohrabschottung
1x Etikett "Achtung: Nach Montage Sicherungsstifte entfernen!"
Die KBS® Pipe Seal M ist der smarte Riese unter unseren Brandschutzmanschetten und wird angewendet für die Abschottung von Kunststoffrohren verschiedenster Bauart und Durchmesser (bis 630mm). Aufgrund der einzigarten, patentierten Konstruktion hebt sich unsere KBS® Pipe Seal M deutlich von herkömmlichen Brandschutzmanschetten ab und lässt eine Vielzahl an Spezialanwendungen zu.
Was macht die KBS® Pipe Seal M so besonders?
Made in Germany: Angefangen von der robusten und ausgeklügelten Stahlkonstruktion, über das Brandschutz-Inlay, dem Fertigungsprozess, der offiziellen Brandprüfung bis hin zur Qualitätsüberwachung durch die MPA Braunschweig, hat sich unsere KBS® Pipe Seal M das Siegel Made in Germany redlich verdient.
Zeit- und Kostenersparnis durch einseitige Installation*: Herkömmliche Brandschutzmanschetten werden in der Regel auf beiden Seiten der Wand oder deckenunterseitig installiert. Die einzigartige Konstruktion unsere KBS® Pipe Seal M erlaubt die beliebige, einseitige Montage in Wand- und Deckendurchführungen.
Belüftete Rohrsysteme bis 400mm geprüft: Herkömmliche Brandschutzmanschetten erreichen ihre Leistungsgrenzen bei Durchmessern von ca. 200mm oder früher, wenn diese zur Abschottung von belüfteten Rohrsystemen geprüft werden. Unsere KBS® Pipe Seal M erreicht Rohrdurchmesser bis 400mm und kann somit für eine Vielzahl an Anwendungen eingesetzt werden, wie z.B. für Abluftanlagen oder großdimensionierte Entwässerungssysteme.
Patentierte Technik: Unser KBS® Pipe Seal M unterscheidet sich deutlich von herkömmlichen Brandschutzmanschetten. Eine integrierte Federmechanik sorgt im Zusammenspiel mit einer leistungsstarken Brandschutzeinlage für optimale Funktionsfähigkeit.
Unerreichter Durchmesser: Unsere KBS® Pipe Seal M ist bis zu einem Rohraußendurchmesser von 630mm erhältlich. Damit ist sie die größte erhältliche Rohrmanschette weltweit. Die einzigartige Manschettenkonstruktion ist maßgeblich dafür verantwortlich, dass diese enormen Rohrdimensionen sicher abgeschottet werden können.
*Bis zu einem Durchmesser von 110mm (gemäß abG, Deutschland) und bis zu 200mm (gemäß VKF-Anerkennung, Schweiz)
Zulassungen und Prüfnachweise
Deutschland
Bauaufsichtlich zugelassen und überwacht, gekennzeichnet durch das Ü-Zeichen. Geprüft und zugelassen nach nationalen Anwendungsgrundsätzen. Ausführung gemäß allgemeiner Bauartgenehmigung (abG): Z-19.53-2646.
Schweiz
Geprüft und zugelassen gemäß den Brandschutzvorschriften der Vereinigung Kantonaler Feuerversicherungen (VKF). Ausführung gemäß VKF-Anerkennung: Nr. 13837 + Nr. 10661.
Europäisch
Geprüft nach europäischem Standard EN 1366-3 und zur Anwendung nach EN 13501-2 klassifiziert. Ausführung gemäß Klassifizierungsbericht: Auf Anfrage erhältlich.
