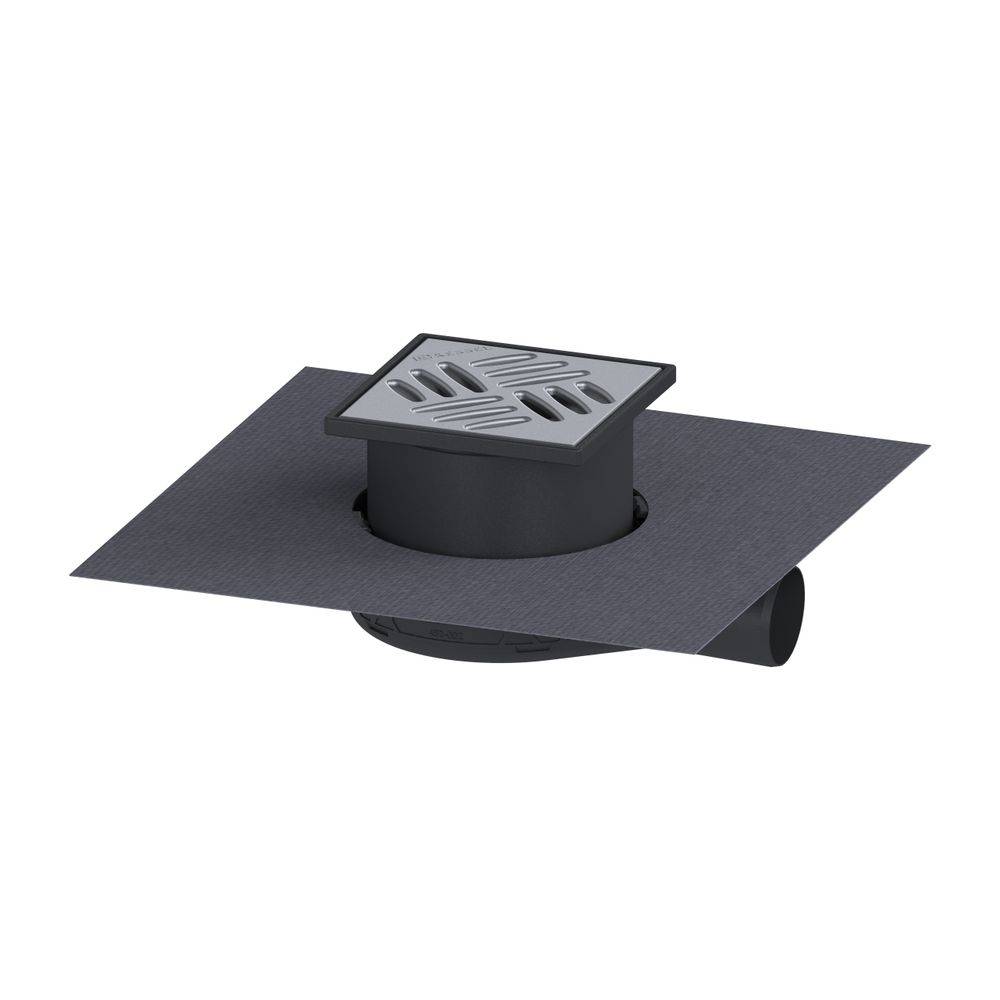

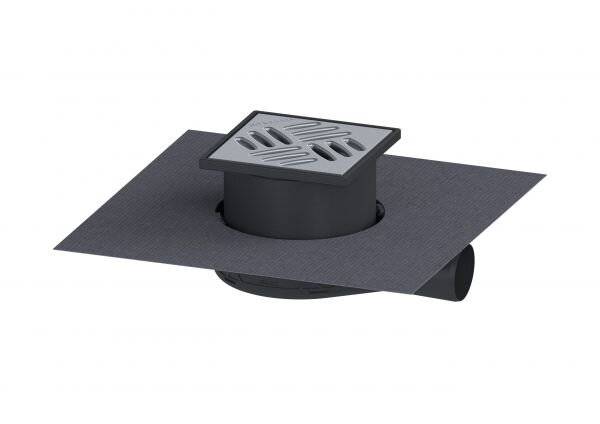

Kessel Bodenablauf Der Ultraflache 54, DN 50 WaD, 63-116mm, Schlitzrost, K3

Der KESSEL Bodenablauf Der Ultraflache 54 ist eine effiziente Lösung für die Bodenentwässerung im Innenbereich. Mit einer Nennweite von DN 50 und einer werksseitig angebrachten Dichtmanschette (WaD) nach DIN 18534 bietet dieser Ablauf eine zuverlässige Abdichtung. Ausgestattet mit einem Schlitzrost aus Edelstahl und einem herausnehmbaren Geruchsverschluss, ist er für die Belastungsklasse K 3 ausgelegt und somit für Bereiche mit mittlerer Belastung geeignet.
Wie ist der Bodenablauf konstruiert und welche Materialien werden verwendet?Der Bodenablauf besteht aus einem Grundkörper aus robustem ABS-Kunststoff, der mit einer werksseitig angebrachten Dichtmanschette (WaD) ausgestattet ist, um eine sichere Abdichtung gemäß DIN 18534 zu ermöglichen. Das teleskopisch höhenverstellbare Aufsatzstück ist ebenfalls aus ABS gefertigt und ermöglicht eine Anpassung der Einbauhöhe zwischen 63 mm und 116 mm. Die Abdeckung besteht aus hochwertigem Edelstahl 1.4301 (V2A) mit einer Länge und Breite von jeweils 120 mm und ist als Schlitzrost ausgeführt. Der Rahmen aus ABS misst 130 mm in Länge und Breite und ist unverriegelt.
Welche Funktionen bietet der Bodenablauf für die Entwässerung und Geruchssperre?Der Bodenablauf ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet, der bei Bedarf geöffnet werden kann, um Sickerwasser abzuführen, ohne die Abdichtungsebene zu fluten. Die Sperrwasserhöhe beträgt 22 mm, was eine wirksame Geruchssperre sicherstellt. Die Wassereinwirkungsklasse W3-I nach DIN 18534-1 zeigt, dass der Ablauf für Innenbereiche mit mittlerer Wassereinwirkung geeignet ist.
Wie ist der Bodenablauf hinsichtlich Belastbarkeit und Sicherheit ausgelegt?Der Ablauf entspricht der Belastungsklasse K 3 nach EN 1253-1, was ihn für mittlere Belastungen, beispielsweise in Wohn- und Gewerbebereichen, qualifiziert. Die Rutschhemmklasse R9 nach DIN 51130 und Klasse C nach DIN 51097 sorgen für eine sichere Begehbarkeit und minimieren das Risiko von Ausrutschunfällen.

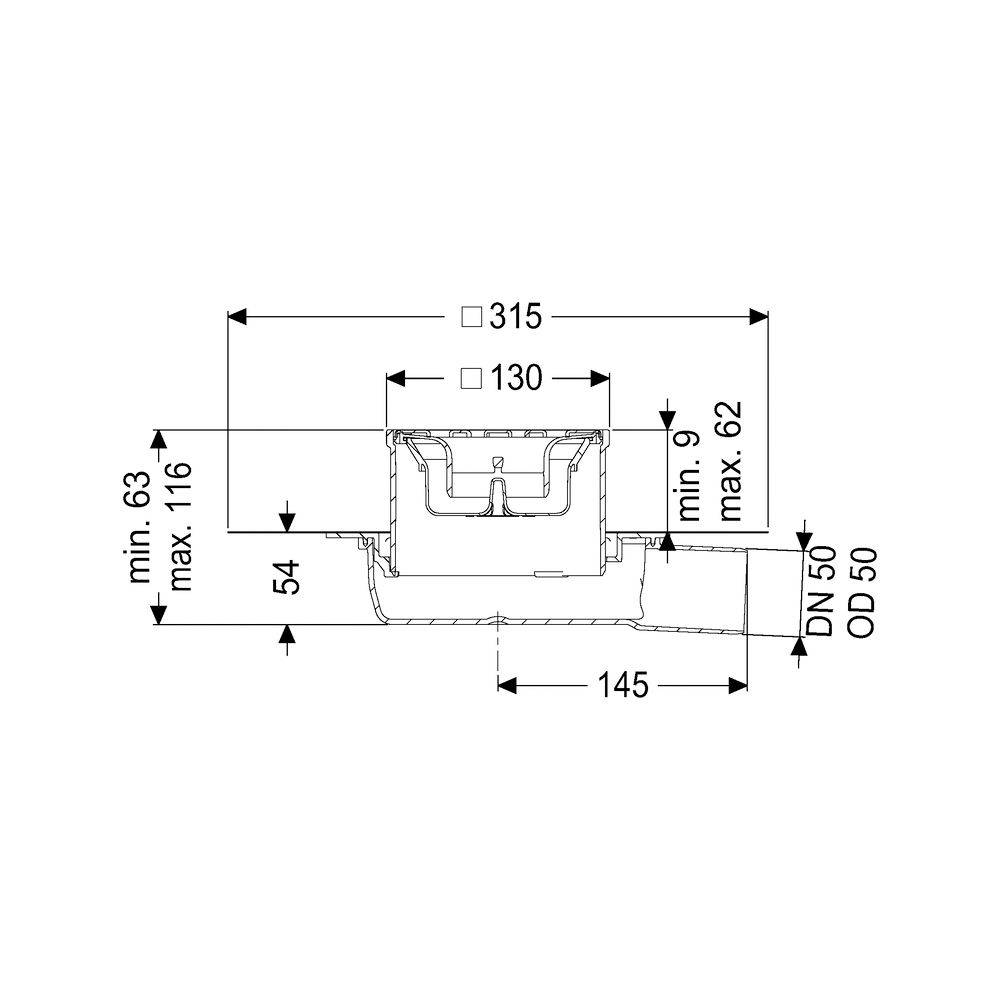

Welche Abmessungen und Gewichte sind für den Bodenablauf relevant?Der Bodenablauf hat eine Gesamthöhe von 54 mm und eine Länge von 246 mm bei einer Breite von 200 mm. Die Abdeckung ist 16 mm hoch und die Bodenbelaghöhe kann zwischen 9 mm und 62 mm variieren. Das Nettogewicht beträgt 0,49 kg, das Bruttogewicht 0,67 kg.
Technische Daten
Nennweite (DN): 50
Außendurchmesser (DA): 50 mm
Belastungsklasse: K 3 (EN 1253-1)
Sperrwasserhöhe: 22 mm
Höhenverstellbarkeit: 63 - 116 mm
Abdeckungsart: Schlitzrost
Abdeckung Material: Edelstahl 1.4301 (V2A)
Rutschhemmklasse: R9 (DIN 51130), C (DIN 51097)
Material Grundkörper: ABS
Gewicht netto: 0,49 kg

Der KESSEL Bodenablauf Der Ultraflache 54 bietet eine zuverlässige und flexible Lösung für die Bodenentwässerung im Innenbereich. Seine robuste Konstruktion aus ABS und Edelstahl, die Nennweite DN 50 und die werksseitig angebrachte Dichtmanschette (WaD) stellen eine hohe Funktionalität sicher. Mit der Belastungsklasse K 3 und dem herausnehmbaren Geruchsverschluss ist dieser Ablauf eine praktische Wahl für diverse Anwendungen. Die Höhenverstellbarkeit von 63 mm bis 116 mm ermöglicht eine einfache Anpassung an die jeweiligen Gegebenheiten vor Ort.
