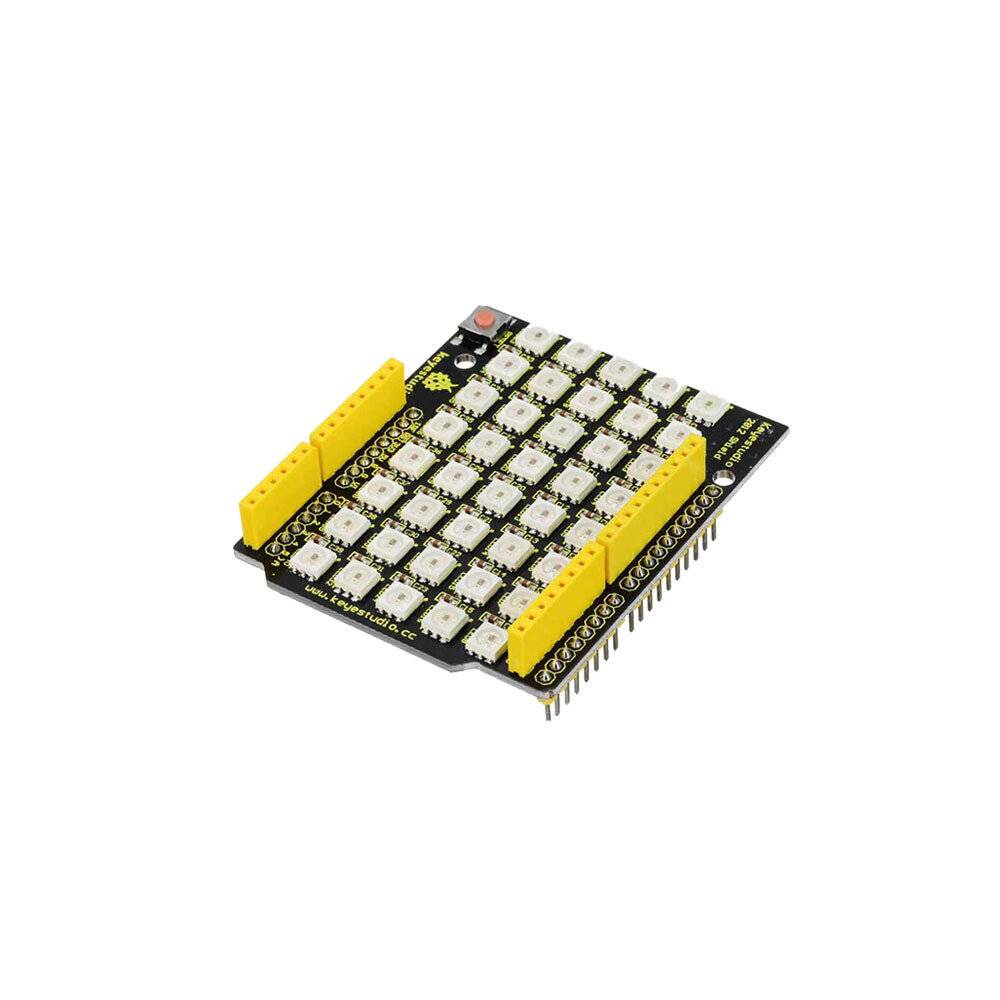

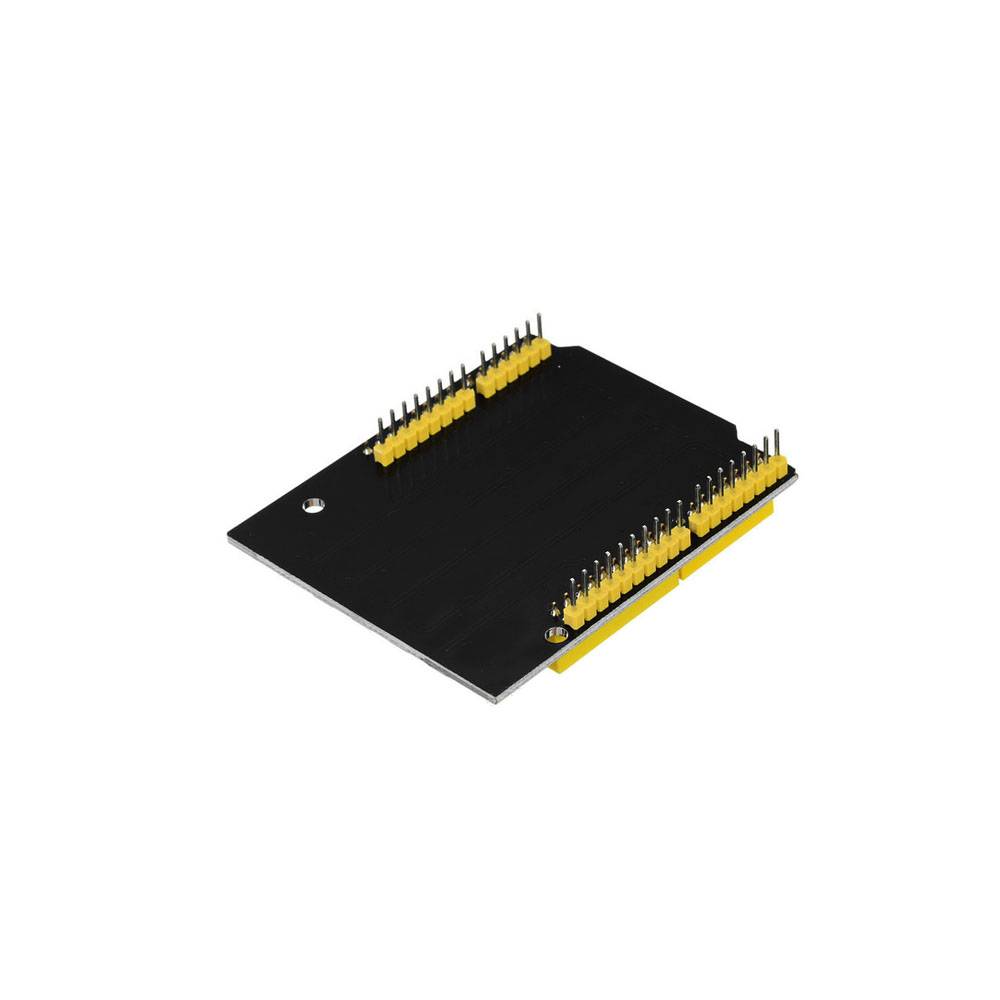

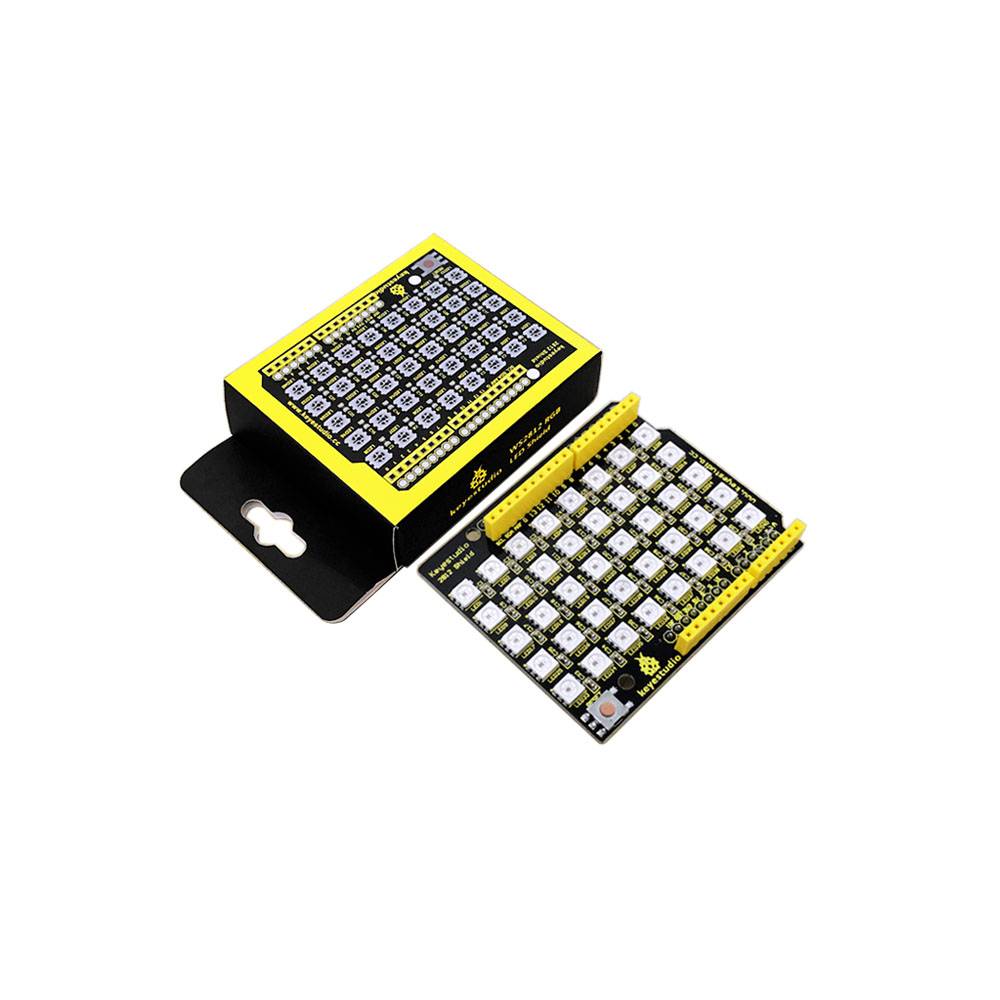

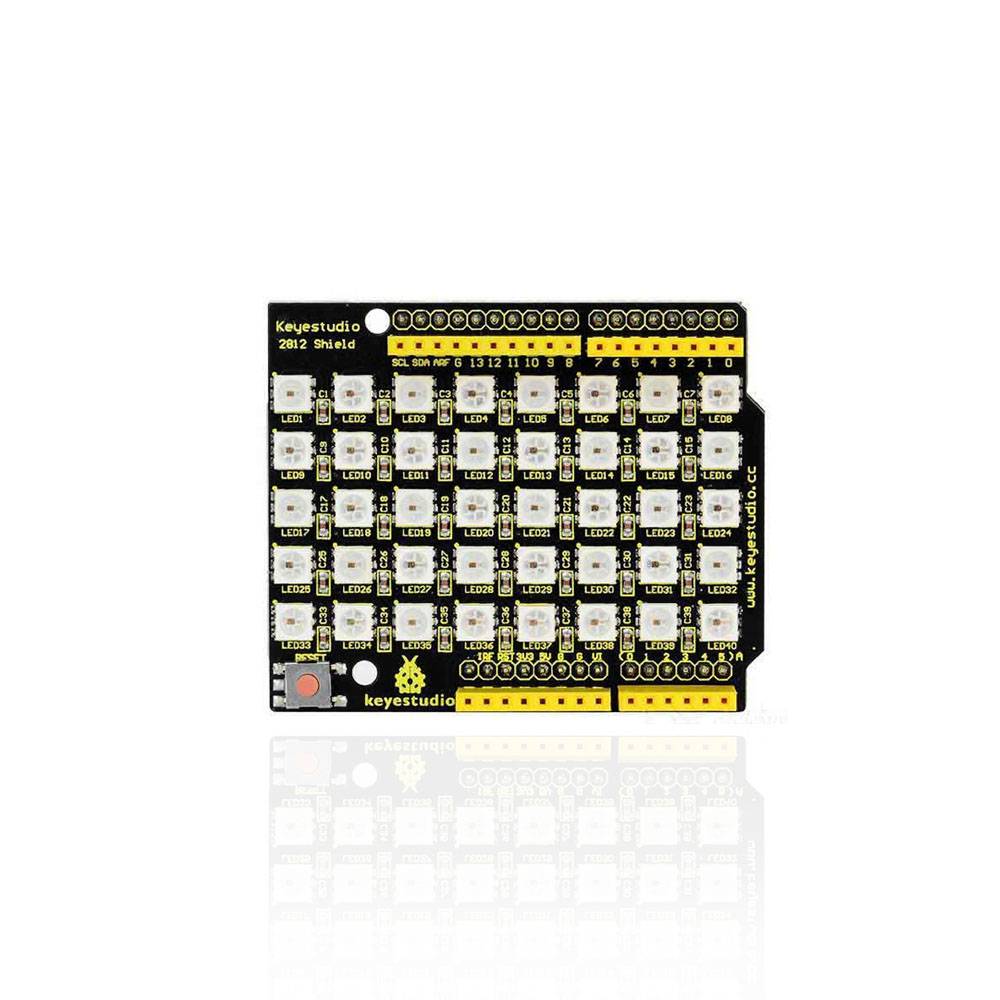

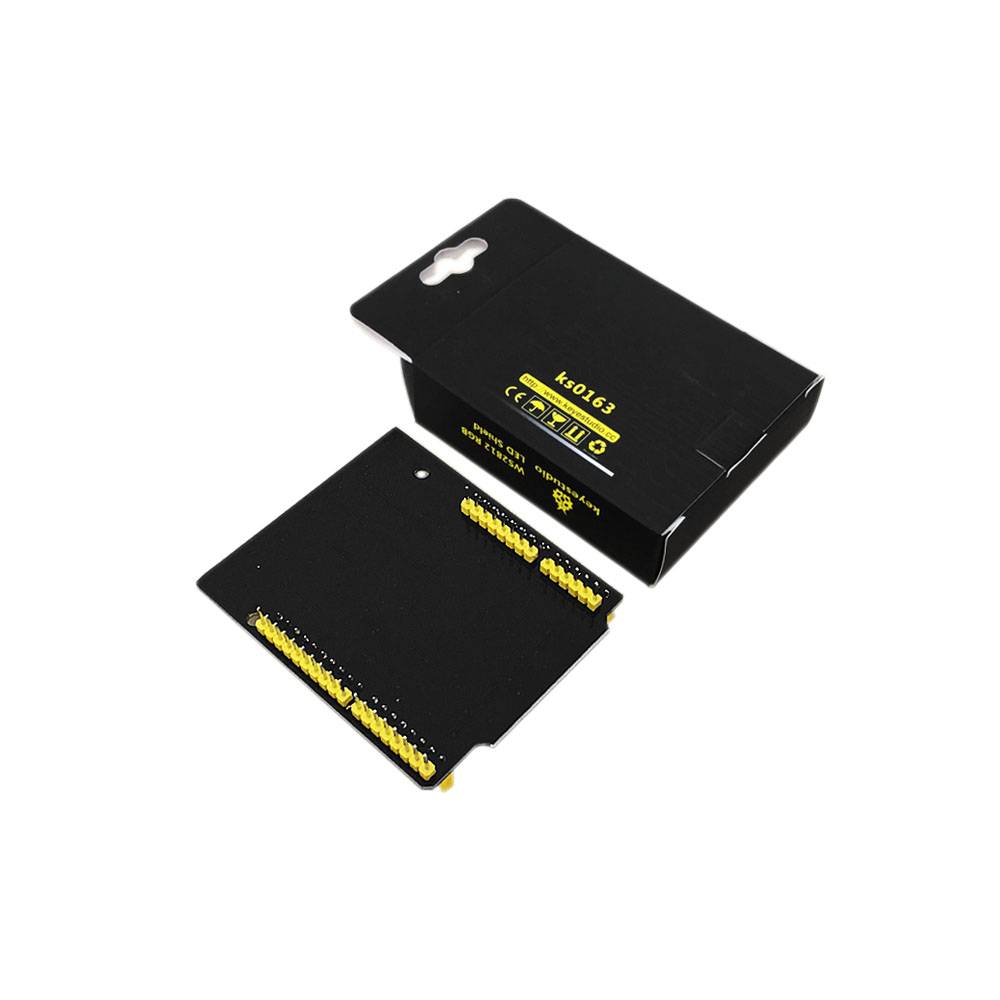

Keyestudio 8x5 RGB LED Matrix Shield WS2812 for Arduino

Keyestudio 2812 shield nimmt stapelbares Design an, kompatibel mit UNO Board.
Es handelt sich um eine intelligent gesteuerte LED -Lichtquelle, bei der die Steuerschaltung und der RGB-Chip in ein 5050 SMD-Bauteil integriert sind.
Das Datenübertragungsprotokoll verwendet einen einfachen RZ-Kommunikationsmodus (Return-to-Zero). Nach dem Einschalten des Pixels empfängt der DI-Port Daten vom Controller, die ersten 24-Bit-Daten werden vom ersten Pixel extrahiert und dann an den Daten-Latch im Pixel gesendet.
Spezifikationen der Einzel-LED:
- Anti-Reverse-Schutzschaltung
- IC-Steuerschaltung und LED-Punktlichtquelle verwenden die gleiche Stromversorgung.
- Steuerschaltung und der RGB-Chip sind in einem 5050 SMD-Bauteil integriert und bilden eine komplette Steuerung des Pixelpunktes.
- Eingebauter Signalumformungsschaltkreis; empfangene Signale werden zuerst wellenförmig umgeformt und dann an den nächsten Treiber ausgegeben, wodurch sichergestellt wird, dass Wellenformverzerrungen nicht akkumulieren.
- Eingebauter Power-On-Reset-Schaltkreis und Power-Down-Reset-Schaltkreis.

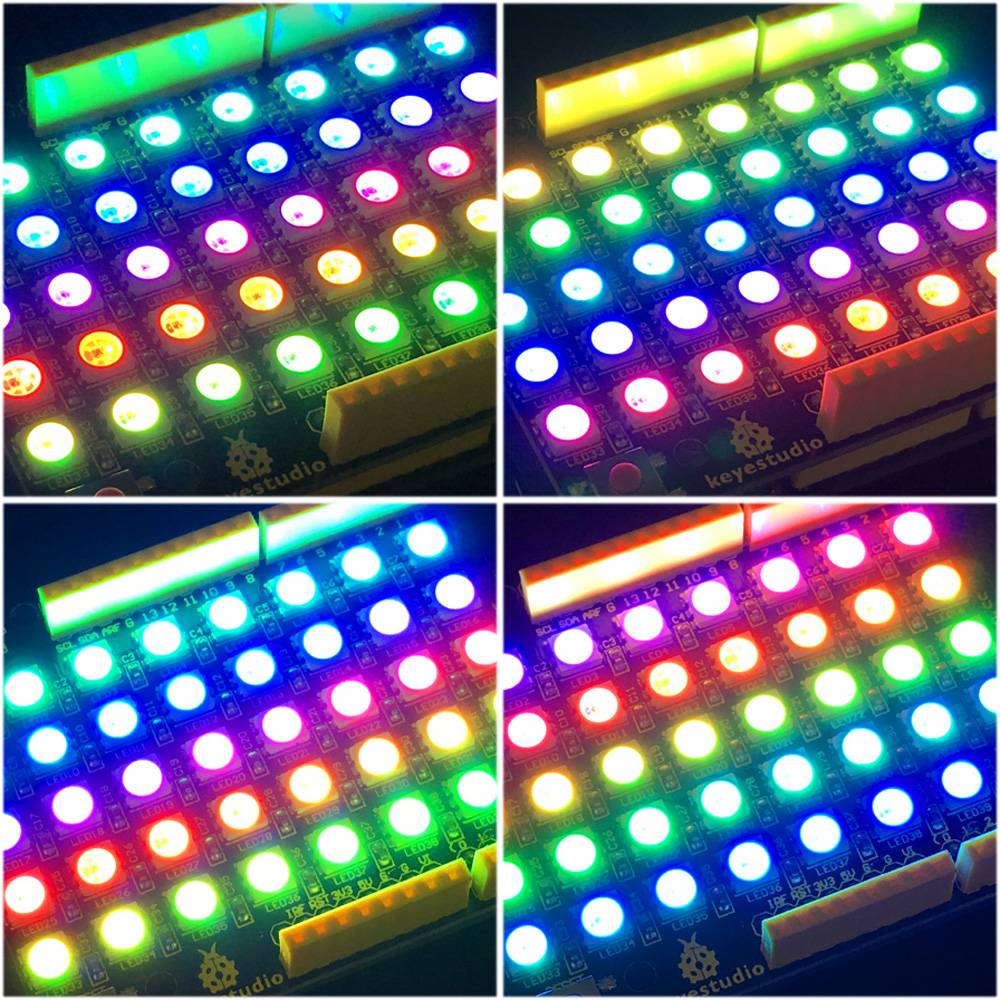

- Jeder Pixel der drei Primärfarben kann 256 Helligkeiten darstellen; komplette Vollfarbdarstellung von 16777216 Farben, Scanfrequenz nicht weniger als 400Hz/s.
- Serielle Kaskadenschnittstelle, um den Empfang und die Dekodierung von Daten über eine Signalleitung abzuschließen.
- Wenn die Übertragungsdistanz zwischen zwei beliebigen Punkten nicht mehr als fünf Meter beträgt, wird keine zusätzliche Schaltung benötigt.
- Wenn die Bildwiederholrate 30fps beträgt, ist die Kaskadenanzahl nicht geringer als 1024 Punkte.
- Daten-Sendegeschwindigkeit kann 800Kbps erreichen.
Details:

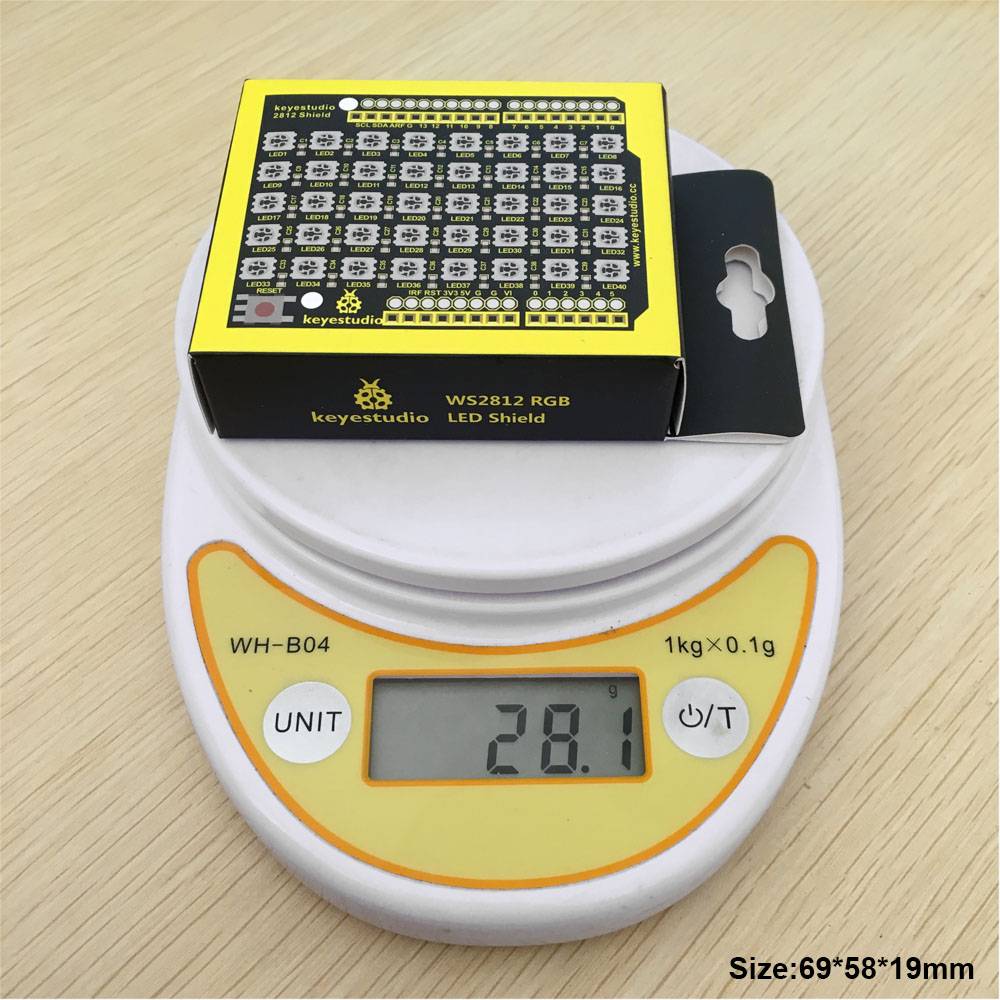

- Abmessungen: 69mm x 57mm x 18mm
- Gewicht: 21,1g
