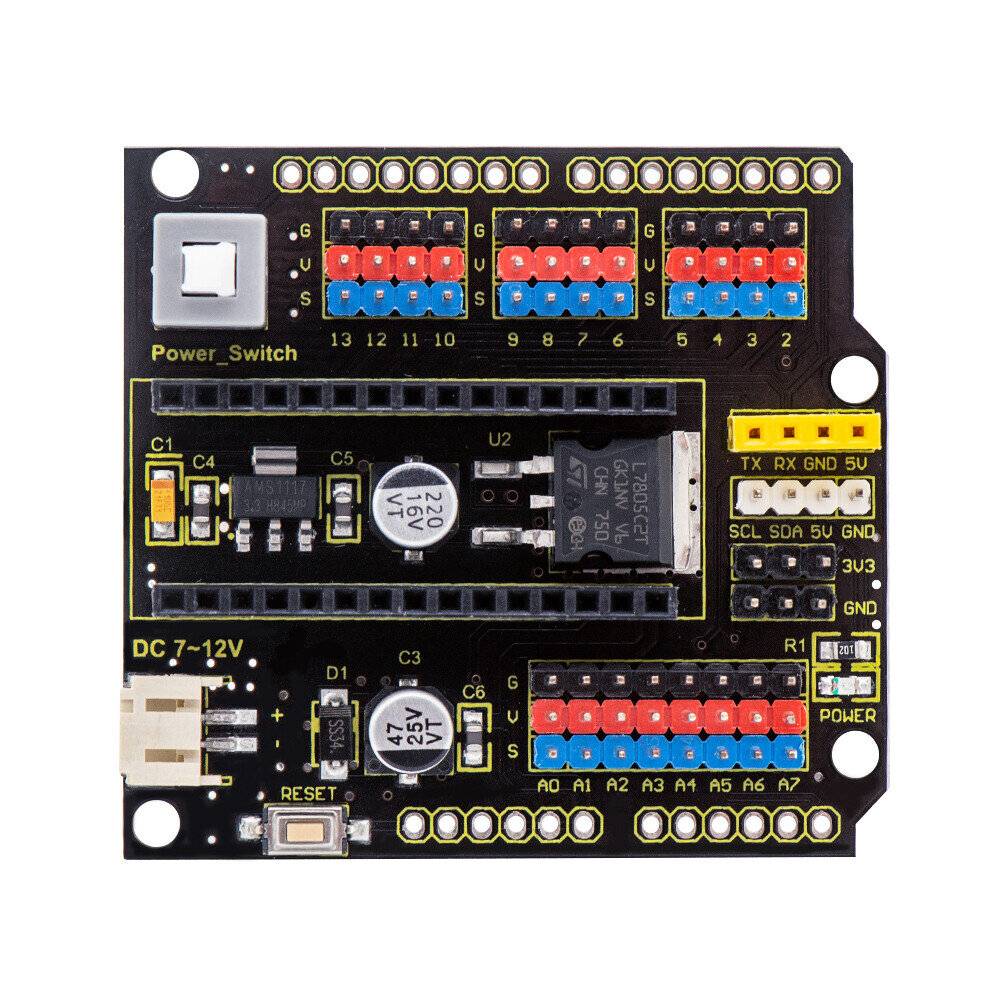

Keyestudio NANO Shield Board for Arduino Nano with Power Switch

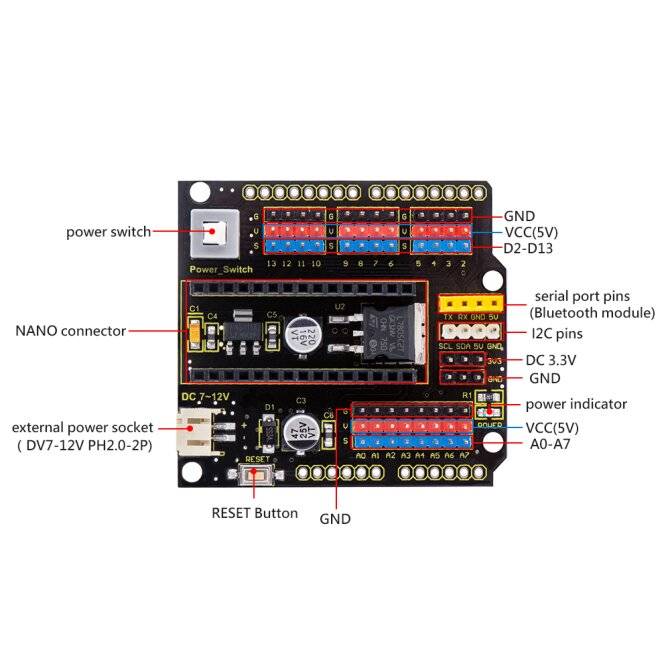

keyestudio Nano ch340 ist auf der Arduino -Plattform basiert und sehr beliebt ist. Wir haben speziell dieses NANO Shield entwickelt, das voll kompatibel mit keyestudio Nano ch340 ist. Das NANO-Shield hat die digitalen und analogen Pins des keyestudio Nano ch340 in 3PIN-Header (GND, 5V, Signal) mit einem Pinabstand von 2,54mm gebracht. Das NANO-Shield führt auch häufig genutzte Kommunikationspins heraus, wie z.B. serielle Port-Kommunikation und I2C-Kommunikation. Es ist sehr einfach, das Keyestudio Nano ch340 und andere Sensormodule anzuschließen. Eine Betriebsanzeige und eine Reset-Taste sind ebenfalls vorhanden. Für die externe Stromversorgung verfügt das NANO-Shield über einen PH2.0-2P-Anschluss (Eingang DC7-12V); einen Power_Switch zur Leistungssteuerung. Um andere Sensoren mit Strom zu versorgen, verfügt das NANO-Shield über eine 3-polige DC3,3V-Stromversorgungs-Stiftleiste mit einem Pinabstand von 2,54mm. Es wird mit 4 Befestigungslöchern mit einem Durchmesser von 3mm geliefert, so dass es einfach auf anderen Geräten montiert werden kann. Erweitert 12 digitale Pins auf 3polige Stiftleiste Erweitert 8 analoge Pins in eine 3polige Stiftleiste Kommt mit einer seriellen Kommunikations-Stiftleiste (für Bluetooth-Modul) Kommt mit einem I2C-Kommunikations-Pin Kommt mit einem 3-poligen DC 3,3-V-Stromversorgungs-Pin Kommt mit einer Betriebsanzeige und einer Reset-Taste Kommt mit einem externen Stromanschluss(0-2P)und einer Steuerungstaste Spannungseingang: DC7-12V Stromanschluss: PH2.0-2P Stift/Buchsenleiste: 2,54mm Befestigungslochdurchmesser: 3mm Abmessungen: 57mm*54mm*17mm Gewicht: 20,4g
