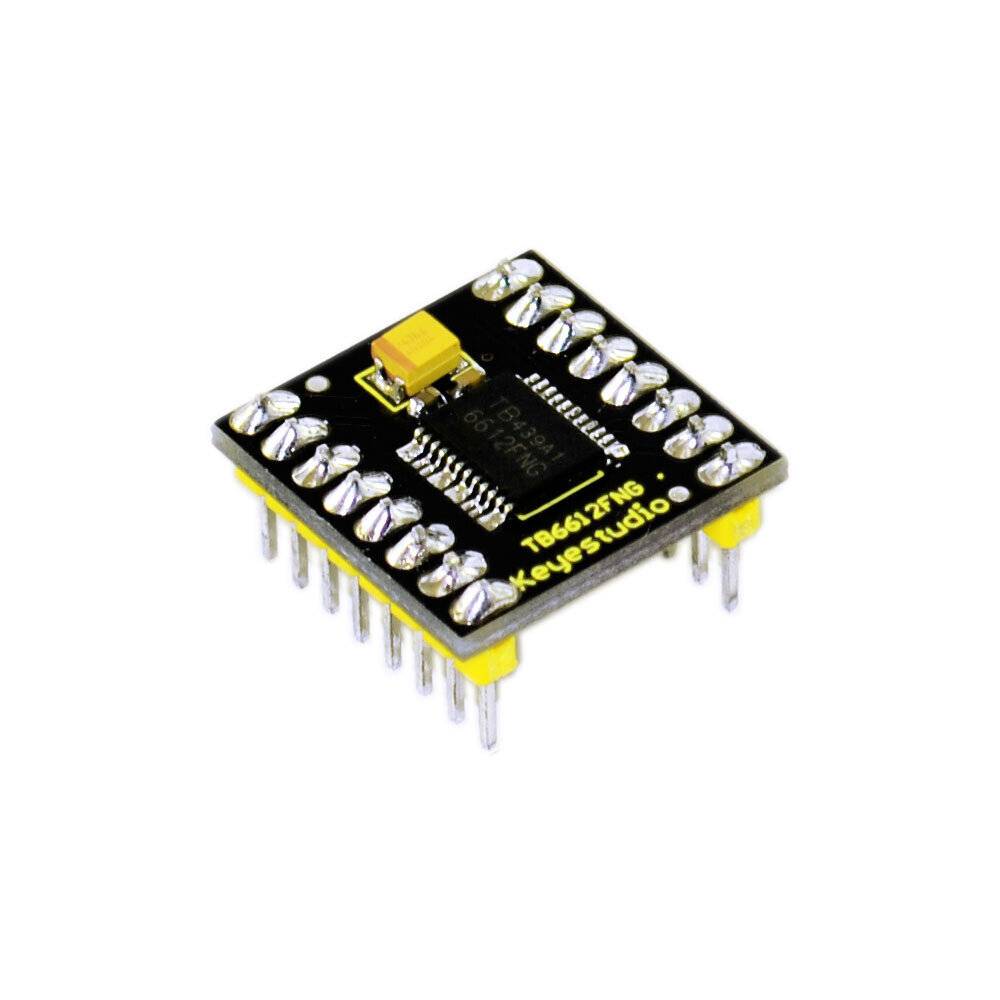

Keyestudio TB6612FNG DC Motor Driver Board for Arduino UNO R3 MEGA 2560

Einführung Der Trieber TB6612FNG kann bis zu zwei Gleichstrommotoren mit einem Konstantstrom von 1,2A (3,2A Spitze) ansteuern. Zwei Eingangssignale (IN1 und IN2) können verwendet werden, um den Motor in einem von vier Funktionsmodi zu steuern - Rechtslauf, Linkslauf, Kurzzeitbremse und Stopp. Die beiden Motorausgänge (A und B) können separat angesteuert werden, die Drehzahl jedes Motors wird über ein PWM-Eingangssignal mit einer Frequenz von bis zu 100kHz gesteuert. Der STBY-Pin sollte auf High gezogen werden, um den Motor aus dem Standby-Modus zu holen. Die logische Versorgungsspannung (VCC) kann im Bereich von 2,7-5,5VDC liegen, während die Motorversorgung (VM) auf eine maximale Spannung von 15VDC begrenzt ist. Der Ausgangsstrom beträgt bis zu 1,2A pro Kanal (bzw. bis zu 3,2A für einen kurzen, einzelnen Impuls). Merkmale Versorgungsspannung: VM=15V max, VCC=2,7-5,5V Ausgangsstrom: Iout=1,2A(Durchschnitt) / 3,2A (Spitze) Standby-Steuerung zum Stromsparen CW/CCW/Kurzzeitbremse/Stopp-Motorsteuerungsmodi Eingebauter thermischer Abschaltkreis und Niederspannungserkennungsschaltung Filterkondensatoren auf beiden Versorgungsleitungen Enthält 1x TB6612FNG Motortreiber
