Panasonic JSM1125 Kfz-Relais 12 V/DC 15 A 1 Wechsler kaufen

Schwarzes, rechteckiges Elektromagnetrelais mit Beschriftung 'JSM1B-12V-5'. Es hat zwei Anschlussstifte und ist für elektrische Schaltungen geeignet.

Abbildung ähnlich

Diagramm zeigt sechs Punkte, verbunden durch Pfeile. Zahlen neben Punkten: Oben links '22', oben rechts '10', unten '16.4'. Verbindungen zeigen Flussrichtung.

Technische Zeichnung eines rechteckigen Objekts mit Pfeilen und Maßangaben in Millimetern. Angaben: 13 Dia, 12.2, 2.3.

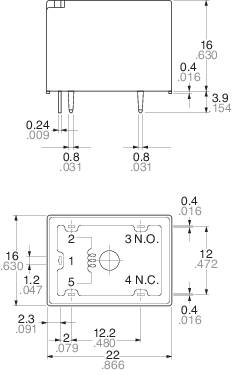

Diagramm eines elektromechanischen Schalters mit Kontaktdetails: 3NO, 4NC, Abmessungen 29 mm x 12 mm, Anschlussstiftanordnung gezeigt.

'Elektrisches Schaltplan-Diagramm: Spule und Verbindungen zu COM, N.O. und N.C. Darstellung eines Schaltprozesses.'

1/5

Abbildung ähnlich

Produkt-Art

Kfz-Relais

Nennspannung Spule

12 V/DC

Kontaktart

1 Wechsler

Anschluss

Schaltspannung (max.)

16 V/DC

Datenblatt (PDF)

Nicht verfügbar

Alternativen anzeigen

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (1,25 € / Stück)

1,92 €

-35 %

1,25 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Einschalt-Strom: (Lampenlast) 50 A
Schaltstrom (min.): (bei 12 V/DC) 1 A
Spulenleistung: 640 mW
Isolations-Widerstand: (500 V/DC) 100 MΩ

Produkt-Art: Kfz-Relais

Typ: JSM1125

Besonderheiten: ohne Befestigungswinkel

Nennspannung Spule: 12 V/DC

Kontaktart: 1 Wechsler

Kontaktmaterial: Silberlegierung

Anschluss: Print

Schaltspannung (max.): 16 V/DC

Schaltstrom (max.): 15 A

Max. Schaltleistung: 160 W

Widerstand (Spule): 225 Ω

Mechanische Lebensdauer: 1 x 10⁷

Min. Temperatur: -40 °C

Max. Temperatur: +85 °C

Breite: 12 mm

Höhe: 16 mm

Länge: 22 mm

Abm.: (L x B x H) 22 x 12 x 16 mm

Typ: JSM1125

Dokumente & Downloads

Datenblatt

Datenblatt 505041 Panasonic JSM1125 Kfz-Relais 12 V/DC 15 A 1 Wechsler

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 505041 Panasonic JSM1125 Kfz-Relais 12 V/DC 15 A 1 Wechsler

Beschreibung

Platz sparendes Automobilrelais mit sehr hohem Einschaltstrom. Hochstromausführung mit versiegeltem Gehäuse. Anwendung: Komfortelektronik, Fensterheber, Zentralverriegelung, Sitzverstellung, Schiebedach, Scheibenwischer, Lüfter, Außenspiegelverstellung, Beleuchtung.

Hinweise

Die Angaben zum Schaltstrom beziehen sich auf den maximalen Schaltstrom. Nähere Spezifikationen entnehmen Sie bitte der umfangreichen Dokumentation, die Ihnen zum kostenlosen Download zur Verfügung steht.
