Kingbright KM-23ESGW SMD-LED mehrfarbig SOT-23 Rot, Grün 15 mcd 140 ° 20 mA 2.5 V Tape cut kaufen

Ein kleines, rechteckiges, rosafarbenes elektronisches Bauteil mit zwei seitlichen Metallkontakten, möglicherweise ein SMD-LED.

Abbildung ähnlich

'Diagramm eines elektronischen Schaltplans mit drei nummerierten Anschlüssen. Die Anschlüsse sind durch gestrichelte Linien verbunden.'

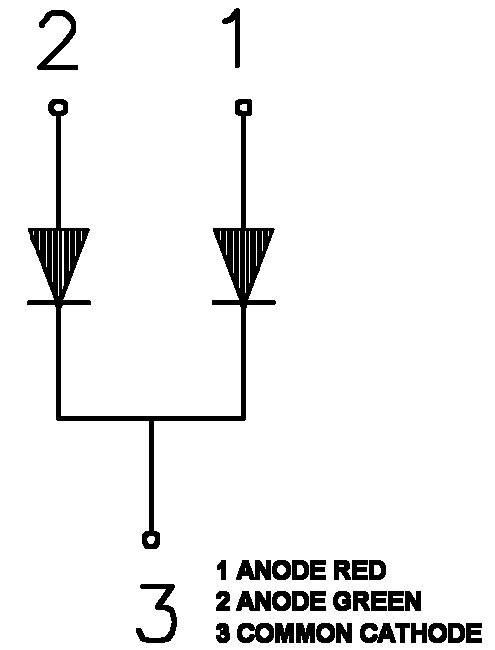

'Elektrischer Schaltplan: Zwei Dioden mit gemeinsamen Kathodenanschluss. Anode 1 rot, Anode 2 grün, Anschluss 3 ist die gemeinsame Kathode.'

1/3

Abbildung ähnlich

Verpackungsart

Tape cut

Produkt-Art

SMD-LED mehrfarbig

Durchlassspannung U(F)

2.5 V

Durchlassstrom I(F)

20 mA

Bauart

SMD

Datenblatt (PDF)

Sofort-Lieferung Do., 10. Sept.

1731 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Min.: 10

Gesamt (0,10 € / Stück)

0,18 €

-44 %

1,00 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

SMD-LED SOT 23

Highlights & Details

Unser Service für Sie

Technische Daten

Verpackungsart: Tape cut

Produkt-Art: SMD-LED mehrfarbig

Typ: KM-23ESGW

Herstellerfarbe: Rot
Grün

Durchlassspannung U(F): 2.5 V

Durchlassstrom I(F): 20 mA

Bauart: SMD

Bauform: SOT-23

Lichtstärke I(V): 15 mcd

Abstrahlwinkel: 140°

Abm.: (L x B x H) 2.8 x 1.2 x 1 mm

Länge: 2.8 mm

Breite: 1.2 mm

Höhe: 1 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 150311 Kingbright KM-23ESGW SMD-LED mehrfarbig SOT-23 Rot, Grün 15 mcd 140 ° 20 mA 2.5 V Tape cut

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 150311 Kingbright KM-23ESGW SMD-LED mehrfarbig SOT-23 Rot, Grün 15 mcd 140 ° 20 mA 2.5 V Tape cut

Beschreibung

Hinweise

Ordinäre LED-Chips müssen immer durch Vorwiderstände oder Konstantstromquellen strombegrenzt werden.
