Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
RBS11942
Hersteller
MakerMind
Gewicht
0.012
Datenblatt (PDF)
Anzahl
Gesamt
5,86 €
zzgl. MwSt.
4,19 €
Nur noch 1 Stück verfügbar
Technische Daten
- Typ
RBS11942
- Hersteller
MakerMind
- Gewicht
0.012
Dokumente & Downloads
Datenblatt
Datenblatt 936418678 Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Sicherheitsdatenblatt
Sicherheitsdatenblatt 936418678 Kis3r33S Spannungswandler LM2596 DC-DC Step-Down Modul
Beschreibung

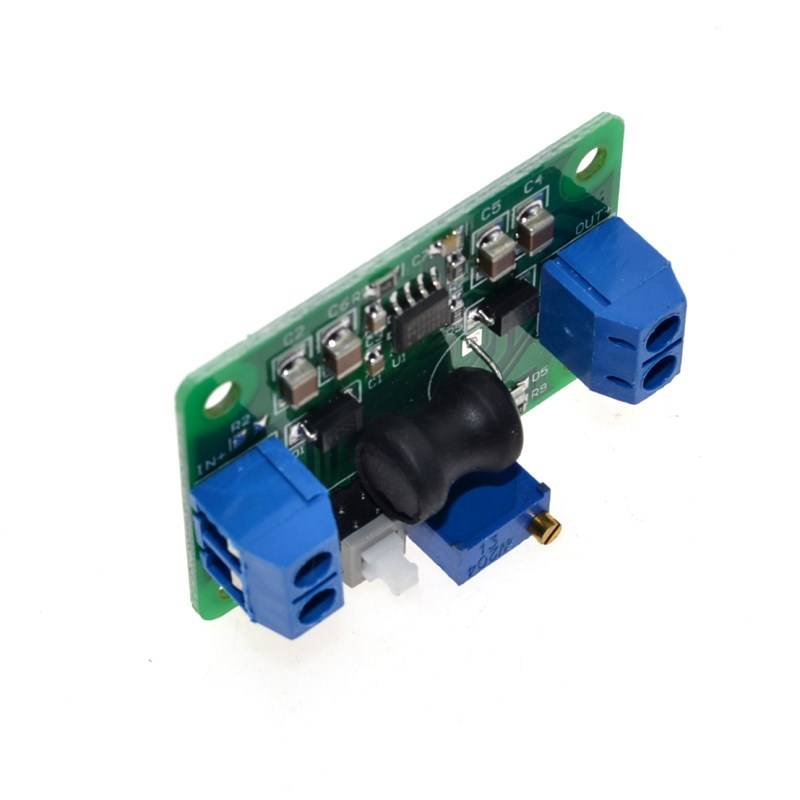

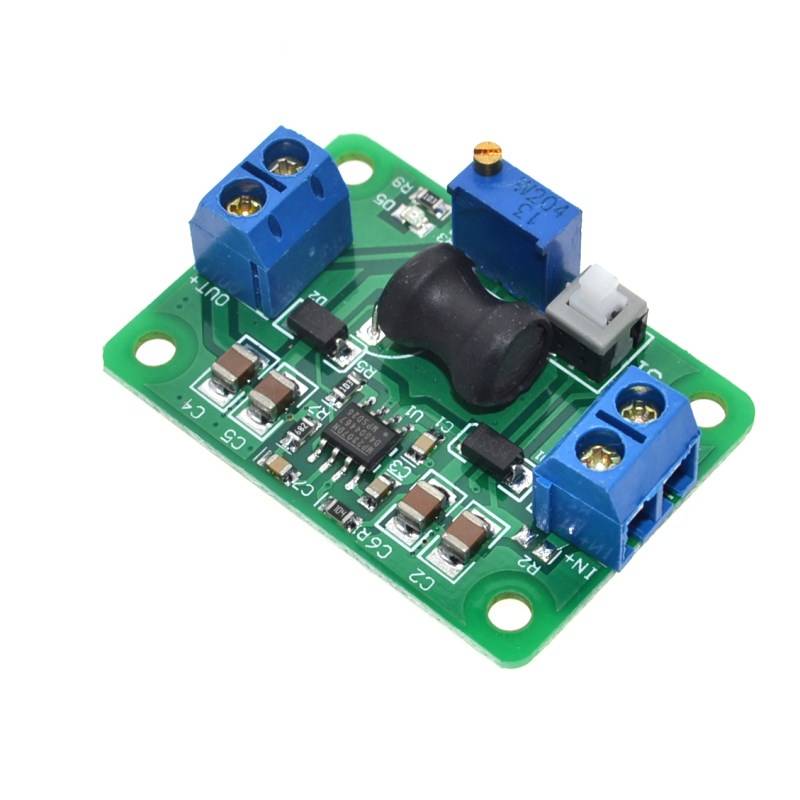

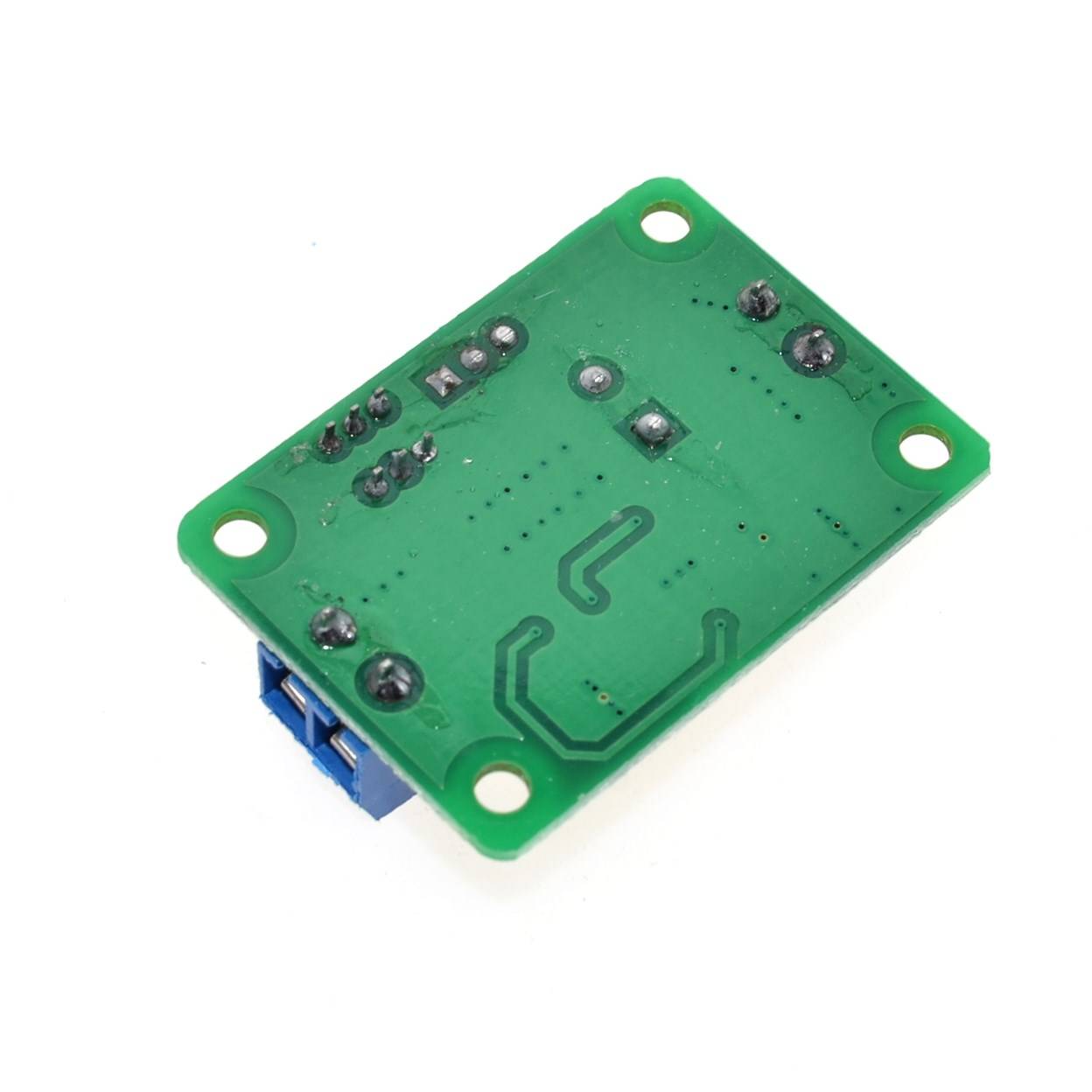

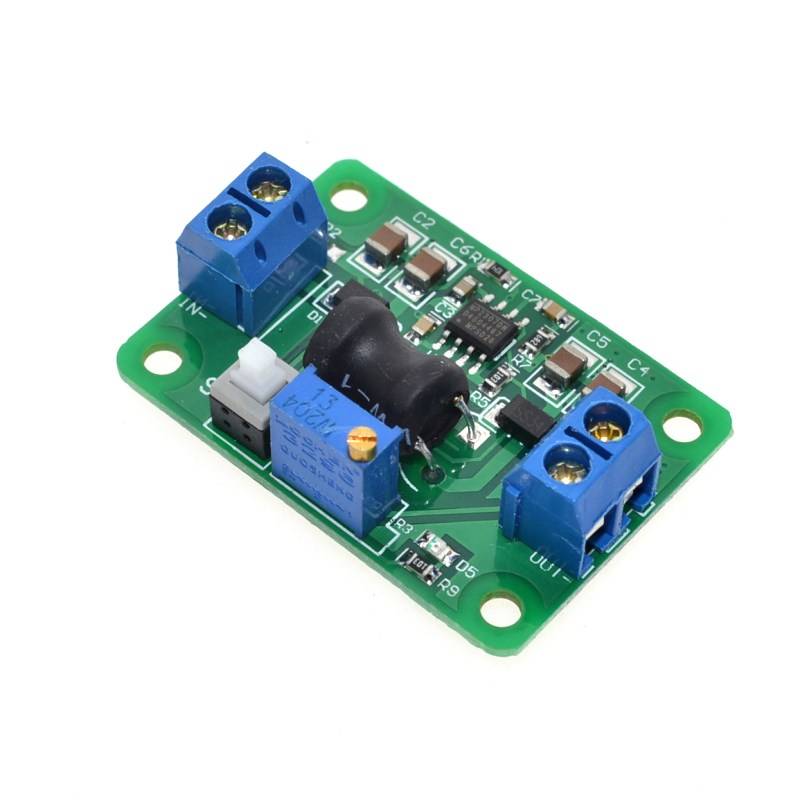

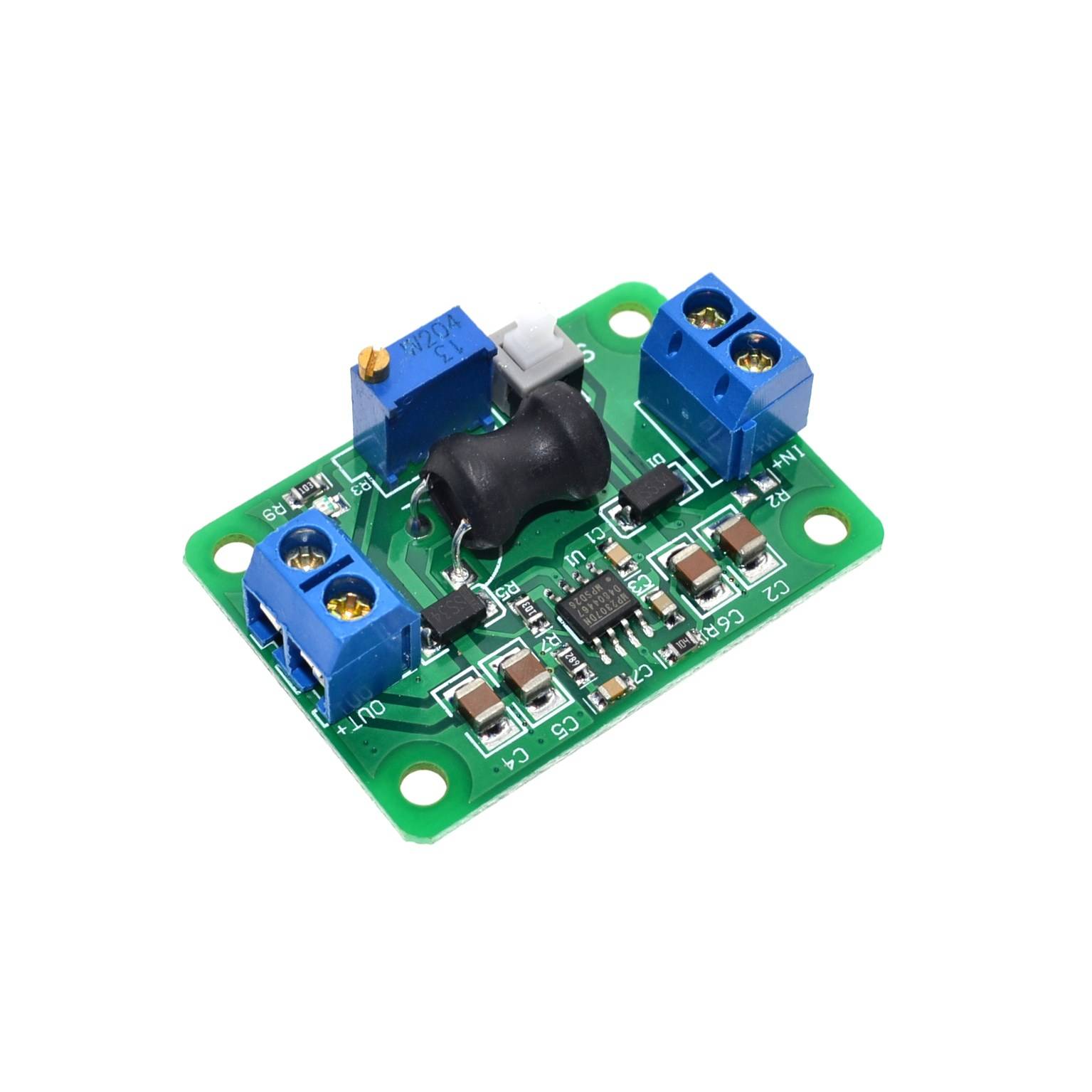

Leistungsfähiger Step-Down-Regler zur Spannungsversorgung basierend auf dem LM2596
Dieses sehr effiziente Step-down Modul regelt eine höhere Spannung zwischen 5V-24V auf eine geringer Spannung zwischen 0.93V bis 18V runter. Der Anschluss erfolgt über stabile Schraubklemmen. Das Board besitzt neben dem Trimmpoti zum Einstellen der Spannung auch einen An-/Ausschalter und eine Status-LED.
Anschlussbelegung
* In+: Input positive
* In-: Input negative
* Out+: Output positive
* Out-: Output negative Hinweis: Je nach Eingangsspannung werden beim Erstbetrieb mehrere Umdrehungen benötigt, um die gewünschte Ausgangsspannung zu erreichen! Einfach das Potentiometer gegen den Uhrzeigersinn drehen, bis die Spannung absinkt.
Details
* Abmessungen: 44 *30.5 *12mm (L x B x H)
* Button switch: An/Aus
* Eingangsspannung: 5-24V (MAXIMAL 24V!)
* Ausgangsspannung: 0.93v-18v (Step Down: Eingangsspannung muss mind. 2V höher sein, wie die Ausgangsspannung!)
* Ausgangsstrom: 2.5A
* Ripple frequency: About 330KHZ
* Ripple peak to peak value: 50mv
* Statischer Stromverbrauch: ca. 15mA Lieferumfang
* 1x Kis3r33S LM2596 DC-DC Step Down Modul
