Knipex 97 49 04 Crimpeinsatz Unisolierte, offene Steckverbinder geeignet für Steckerbreite 2.8/4.8 mm 0.1 bis 2.5 mm² Pa
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
13 Stück
Ihr Bedarf geht darüber hinaus?
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
78,98 €
3
2% = 1,42 €
77,56 €
5
2% = 1,90 €
77,08 €
10
3% = 2,37 €
76,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (78,98 € / Stück)
€
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Kurzbeschreibung
Dieser Crimpzange ist für unisolierte, offene Steckverbinder mit einer Breite von 2,8 und 4,8 mm und einem Querschnitt von 0,1 bis 2,5 mm² geeignet. Sie verfügt über vier Crimp-Nester und verarbeitet AWG-Größen von 26 bis 14. Das F-Crimp-Profil sorgt für eine sichere und zuverlässige Verbindung. Mit einem Gewicht von nur 42 g ist diese Crimpzange leicht und handlich.

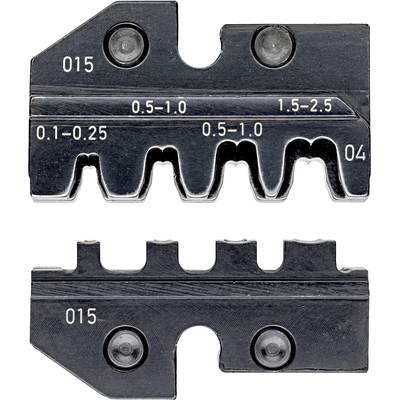

KNIPEX 97 49 04 Crimpeinsatz für unisolierte, offene Steckverbinder (2,8 + 4,8 mm Breite)
Highlights & Details
- Anwendung: für unisolierte, offene Flachsteckverbinder> Crimpnest 1: 0,1 - 0,25mm² - Steckerbreite 2,8mm> Crimpnest 2: 0,5 - 1,0mm² - Steckerbreite 2,8mm> Crimpnest 3: 0,5 - 1,0mm² - Steckerbreite 4,8mm > Crimpnest 4: 1,5 - 2,5mm² - Steckerbreite 4,8mm
- Die optional erhältliche Kontaktaufnahme 97 49 94 erleichtert die Führung der Kontakte beim Crimpvorgang
- Nicht geeignet für spezielle Kontaktserien von z.B. Tyco Electronics, Molex, JST u.s.w.
Technische Daten
- Produkt-Art
Crimpeinsatz
- Herst.-Teilenr.
97 49 04
- Anwendungsbereich
Unisolierte, offene Steckverbinder
- Geeignet für Zangen
Steckerbreite 2.8/4.8 mm
- Quetschbereich AWG
13 bis 27 awg
- Quetschbereich (min.)
0.1 mm²
- Quetschbereich (max.)
2.5 mm²
- Quetschbereich AWG (min.)
27 awg
- Quetschbereich AWG (max.)
13 awg
- Gewicht
42 g
- Passend für Marke
Knipex
- Passend für Modell
97 43 200
97 43 E
97 43 E AUS
97 43 E UK
97 43 E US
- Quetschbereich
0.1 bis 2.5 mm²
- Typ
97 49 04
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 823972 Knipex 97 49 04 Crimpeinsatz Unisolierte, offene Steckverbinder geeignet für Steckerbreite 2.8/4.8 mm 0.1 bis 2.5 mm² Pa
Datenblatt 823972 Knipex 97 49 04 Crimpeinsatz Unisolierte, offene Steckverbinder geeignet für Steckerbreite 2.8/4.8 mm 0.1 bis 2.5 mm² Pa
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 823972 Knipex 97 49 04 Crimpeinsatz Unisolierte, offene Steckverbinder geeignet für Steckerbreite 2.8/4.8 mm 0.1 bis 2.5 mm² Pa
Beschreibung
97 49 04 Crimpeinsatz Anwendung: für unisolierte, offene Flachsteckverbinder > Crimpnest 1: 0,1 - 0,25mm² - Steckerbreite 2,8mm > Crimpnest 2: 0,5 - 1,0mm² - Steckerbreite 2,8mm > Crimpnest 3: 0,5 - 1,0mm² - Steckerbreite 4,8mm > Crimpnest 4: 1,5 - 2,5mm² - Steckerbreite 4,8mm. Die optional erhältliche Kontaktaufnahme 97 49 94 erleichtert die Führung der Kontakte beim Crimpvorgang. Nicht geeignet für spezielle Kontaktserien von z.B. Tyco Electronics, Molex, JST u.s.w Anwendung: unisolierte, offene Steckverbinder (2,8 + 4,8 mm Steckerbreite) 0,1 - 2,5 mm². - Anwendung: Unisolierte, offene Flachsteckverbinder - (2,8 + 4,8 mm Steckerbreite) - Kapazität Quadratmillimeter: 0,1 — 2,5mm² - Anzahl der Nester: 4 - AWG: 26 — 14
Hinweise
Nur in Verwendung mit einer KNIPEX Systemzange Best.Nr. 82 39 31, 82 54 94, 82 54 83, 82 54 93 einsetzbar!
- Dieses Produkt ist nicht für den Verkauf in den USA zugelassen.
