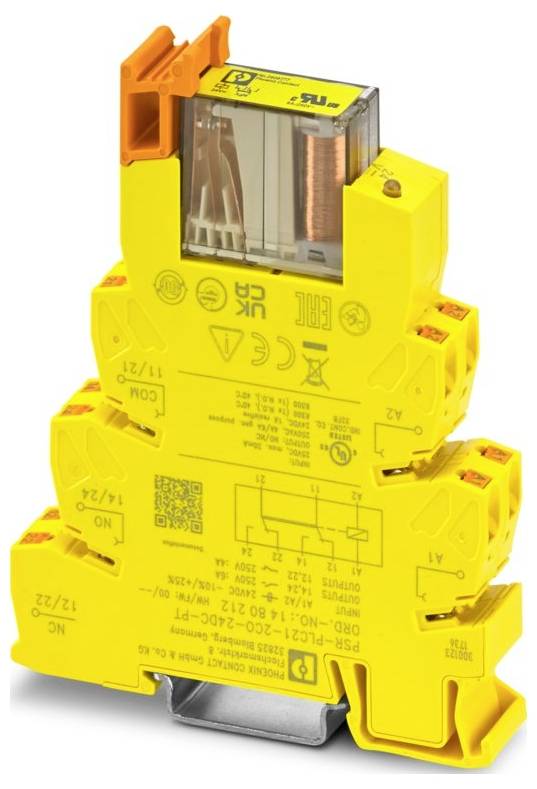

Koppelrelais PSR-PLC21-2CO-24DC-PT Phoenix Contact (B x H x T) 14 x 80 x 104 mm 10 St. kaufen

Koppelrelais PSR-PLC21-2CO-24DC-PT Phoenix Contact (B x H x T) 14 x 80 x 104 mm 10 St.-0

Abbildung ähnlich

Produkt-Art

Koppelrelais

Anschluss

Push-In-Klemme

Typ

PSR-PLC21-2CO-24DC-PT

Schaltspannung (max.)

250 V DC/AC

Schutzart

IP20

Datenblatt (PDF)

Lieferung Do., 29. Okt.

100 Set(s)

Verkauf und Versand:

Stecker Express GmbH AGB

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (1.750,09 € / Stück)

1.750,09 €

zzgl. MwSt.

6,95 €

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 14 mm
Höhe: 80 mm
Tiefe: 104 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude ±0,75 mm, 1g
Abisolierlänge: 8 mm
Einbaulage: vertikal oder horizontal
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Maximale Verlustleistung bei Nennbedingung: 4,825 W (UB = 30 V, US = 24 V, IS = 30 mA, IL² = 37 A, Rcontact = 0,1 Ω)
CE: CE
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1 Hz
Montagehinweis: siehe Derating-Kurve
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 95 % gelegentlich, keine Betauung)
Schock: 10g für Δt = 11 ms (Dauerschock: 5g für Δt = 16 ms)
Schutzbeschaltung: Serieller Verpolschutz;Suppressordiode, 38,6 V / 600 W
Statusanzeige: 1 x LED grün (PWR)
Schaltspannung: min. 5 V AC/DC;max. 250 V AC/DC
Benennung: A1/A2
Anwendung: Zwangsgeführte Kontakte
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 6 A (Schließer);max. 4 A (Öffner)
Beschreibung des Ausgangs: sicherheitsgerichtet;1oo1-Struktur
Betriebsspannungsanzeige: 1 x LED grün (PWR)
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 6 A (Schließer, High-Demand);4 A (Schließer, Low-Demand);4 A (Öffner, High-Demand);2,4 A (Öffner, Low-Demand)
Bemessungsisolationsspannung: 250 V AC
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -10 % / +20 %
Bemessungssteuerspeisestrom IS: 30 mA
Lebensdauer mechanisch: 107 Schaltspiele
Rückfallzeit typisch: < 50 ms (bei Anforderung über A1)
Kontaktmaterial: AgNi
Schaltvermögen: 6 A (AC1, 230 V);3 A (AC15, 230 V);6 A (DC1, 24 V, Schließer);4 A (DC1, 24 V, Öffner);3 A (DC13, 24 V, Schließer)
Ausgangssicherung: 6 A gL/gG;4 A gL/gG (für Low-Demand-Applikationen)
Relaistyp: Elektromechanisches Relais nach IEC/EN 61810
Zeiten: Zeiten
Typ. Anzugszeit bei Us: < 70 ms (bei Ansteuerung über A1)
Wiederbereitschaftszeit: 500 ms (nach Anforderung der Sicherheitsfunktion)
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Sichere Trennung, verstärkte Isolierung 6 kV zwischen 250 V Laststrompfaden und 24 V Logikpfaden
Filterzeit: 1 ms (Testpulsbreite, High-Testpulse und Low-Testpulse);1 s (Testpulsrate, High-Testpulse und Low-Testpulse)
Leistungsaufnahme an UD: 650 mW (an US)
Relais: Wechslerkontakte (11/12/14, 21/22/24): Relais: Wechslerkontakte (11/12/14, 21/22/24)
Anzahl der Ausgänge: 2
Schaltleistung: min. 150 mW (Schließer / Öffner)
Quadr. Summenstrom: 37 A2 (Schließer, High-Demand, Derating beachten);16 A2 (Öffner, High-Demand, Derating beachten)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): c
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur): Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur)
Safety Integrity Level (SIL): 2
Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur): Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 95 % gelegentlich, keine Betauung)
Elektronische Einrichtungen auf Schienenfahrzeugen: Elektronische Einrichtungen auf Schienenfahrzeugen
