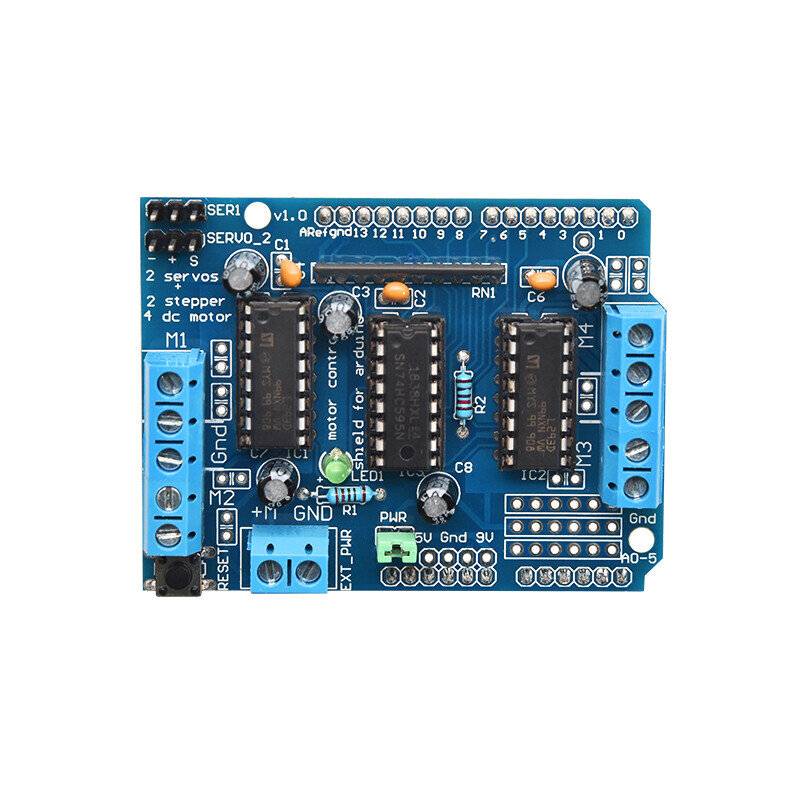

L293D Motor Stepper Servo Schrittmotor Shield for Arduino

L293D ist ein monolithisch integrierter Hochspannungs-, Hochstrom-4-Kanal-Treiberschirm für Arduino. Im Grunde bedeutet dies, dass Sie mit diesem Chip DC-Motoren und Netzteile von bis zu 36 Volt verwenden können, das sind einige ziemlich große Motoren und der Chip kann einen maximalen Strom von 600 mA pro Kanal liefern, der L293D Chip ist auch eine Art H-Brücke . Die H-Brücke ist typischerweise eine elektrische Schaltung, die das Anlegen einer Spannung über eine Last in jede Richtung an einen Ausgang ermöglicht, z. Motor. Der L293D ist ein vierfacher Hochstrom-Halb-H-Treiber. Er ist für bidirektionale Antriebsströme von bis zu 600 mA bei Spannungen von 4,5 V bis 36 V ausgelegt. Beide Geräte sind für den Antrieb von induktiven Lasten wie Relais, Magnetspulen, Gleichstrom- und bipolaren Schrittmotoren sowie anderen Hochstrom- /Hochspannungslasten in Anwendungen mit positiver Versorgung. Alle Eingänge sind TTL-kompatibel. Jeder Ausgang ist eine komplette Totem-Pole-Treiberschaltung mit einer Darlington-Transistorsenke und einer Pseudo-Darlington-Quelle. Treiber werden paarweise aktiviert, wobei Treiber 1 und 2 durch 1,2EN aktiviert werden und Treiber 3 und 4 durch 3,4EN aktiviert werden. Wenn ein Freigabeeingang hoch ist, werden die zugehörigen Treiber freigegeben und ihre Ausgänge sind aktiv und in Phase mit ihren Eingängen. Wenn der Freigabeeingang niedrig ist, werden diese Treiber deaktiviert und ihre Ausgänge sind ausgeschaltet und im hochohmigen Zustand. Mit den richtigen Dateneingängen bildet jedes Treiberpaar einen Voll-H- (oder Brücken-) Umkehrantrieb, der für Magnet- oder Motoranwendungen geeignet ist.Technische Daten: Großer Versorgungsspannungsbereich: 4,5 V bis 36 V Getrennte Eingangslogikversorgung Interner ESD-Schutz Thermische Abschaltung Eingänge mit hoher Störfestigkeit Ausgangsstrom 600 mA pro Kanal Spitzenausgangsstrom 1,2 A pro Kanal Versandinhalt: 1x L293D Motor Drive Shield für Arduino Mega 2560 / Uno
