Ladeplatine für 3,7V LiIon / LiPo Akkus, Micro USB > Lötpads, 1000mA
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Beschreibung

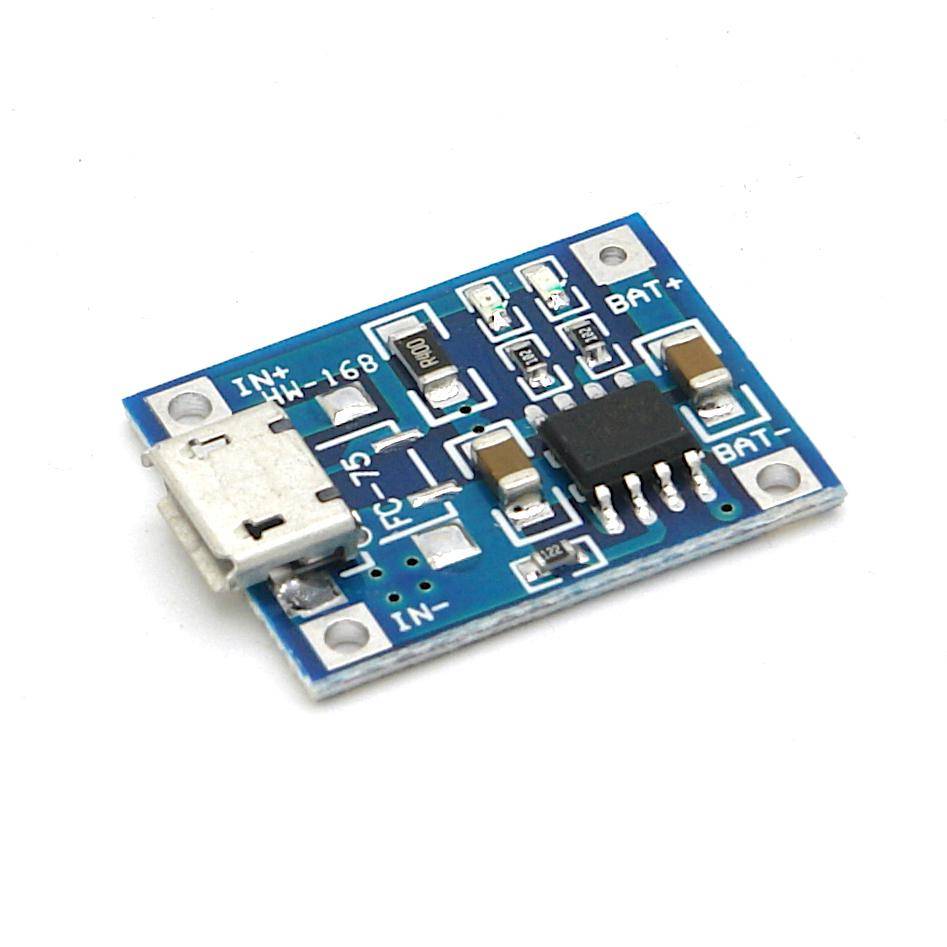

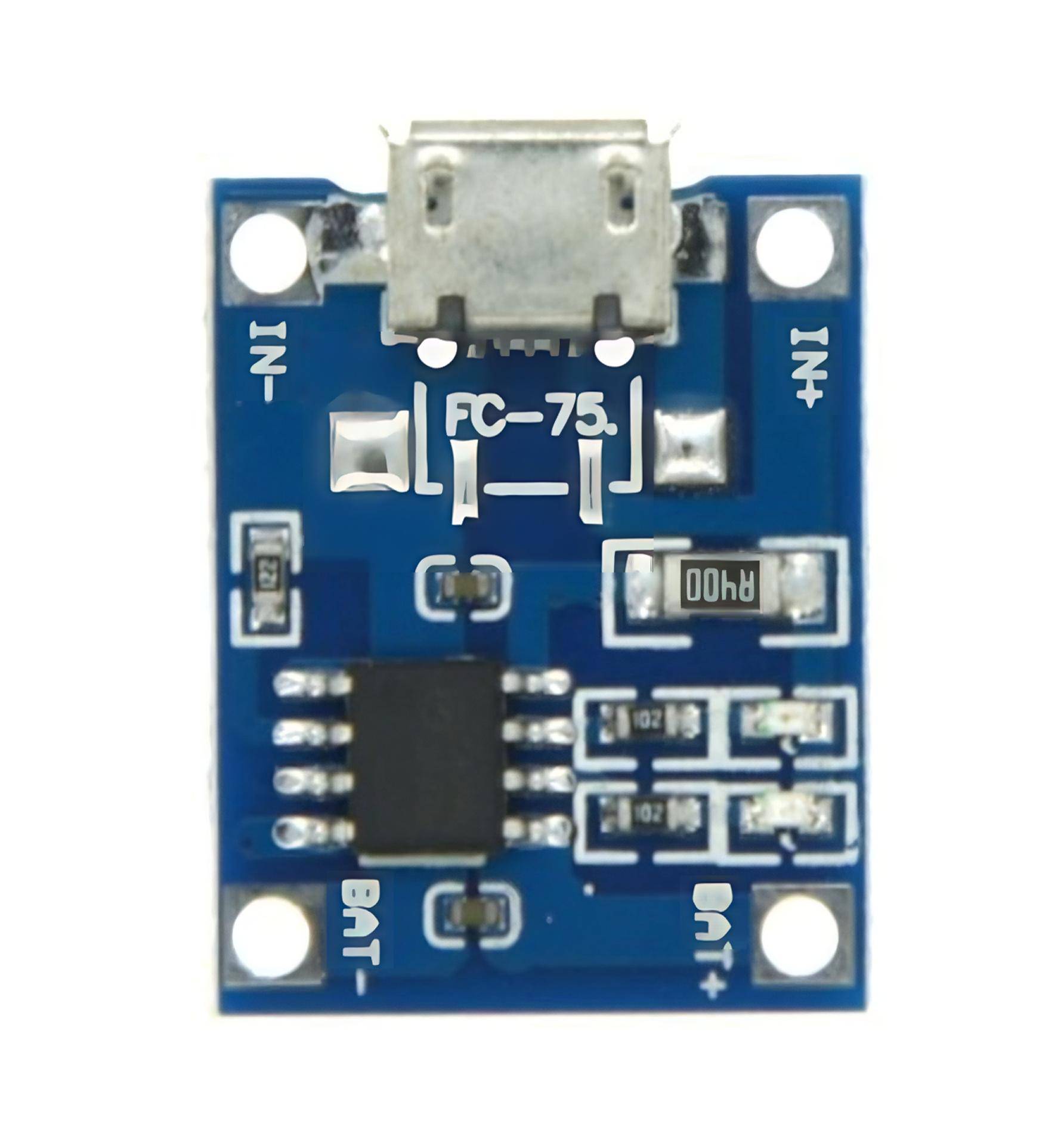

Mit dieser Ladeplatine mit TC4056 Chipsatz kann ein einzelner Lithium-Ionen oder Lithium-Polymer Akku geladen werden. Als Eingang steht hierfür wahlweise ein Micro USB Typ B Anschluss oder Lötpads zur Verfügung. Der Anschluss des Akkus erfolgt über Lötpads.
Technische Daten
Chipsatz: TC4056A
Lademethode: lineare Ladung
Ladestrom: 1A default, optional einstellbar
Ladungsgenauigkeit: 1,5%.
Eingangsspannung: 4,5V - 5,5V
Ladeschlussspannung: 4,2V
2 LEDs:
blaue LED: Ladung vollständig
rote LED: Ladevorgang läuft
Anschlüsse:
Eingang: Micro USB Typ B Buchse oder Lötpads
Ausgang: Lötpads
Betriebstemperatur: -10 - +85°C
Abmessungen: 25 * 19 * 19 * 10mm
Einstellen des Ladestroms
Standardmäßig lädt die Platine mit einem Ladestrom von 1000mA.
Durch auswechseln des Widerstands R3, kann der Ladestrom niedriger eingestellt werden.
R(K)I(mA)305020701013052504300340025801.666901.57801.339001.21000
