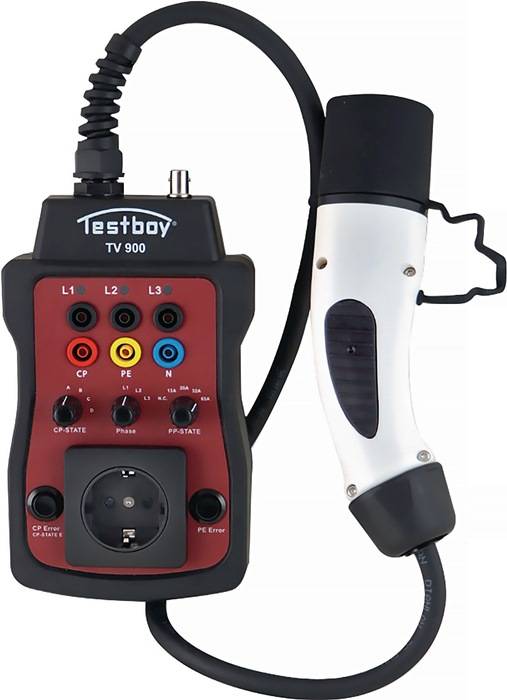

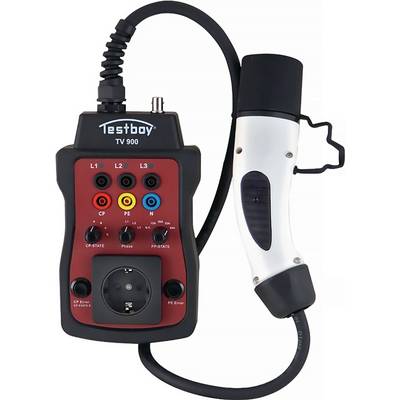

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY kaufen

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY-0

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY-1

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY-2

1/3

Datenblatt (PDF)

Lieferung Do., 10. Sept.

5 Stück

Verkauf und Versand:

Xt Supply GmbH AGB

versandkostenfrei ab 84,03 € Bestellwert bei diesem Anbieter

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (502,61 € / Stück)

502,61 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY

Ausführung: für Typ-2 Ladesäulen
Marke: TESTBOY

Technische Daten

Ausführung: für Typ-2 Ladesäulen
Marke: TESTBOY

Produkt-Art: Gerätetester

Schnittstellen: 1x BNC

Abm.: (L x B x H) 275 x 120 x 60 mm

Gewicht: 0.96 kg

Anzeige-Art: LED Segmente

Breite: 120 mm

Höhe: 60 mm

Länge: 275 mm

Prüfablauf: automatisch

Spannungs-Versorgung: netzbetrieben

Typ: TV 900

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 825002020 Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 825002020 Ladesäulenprüfadapter TV 900 f.Typ-2 Ladesäulen L275xB120xH60mm TESTBOY

Beschreibung

zur Prüfung von in Europa genormten Typ-2 Ladesäulen · der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug · über die 4 mm Bananenbuchsen lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen · die verbauten LED zeigen an, ob und wie viele Phasen anliegen · auf die eingebaute Schutzkontaktsteckdose lässt sich wahlweise eine der drei Phasen schalten (dadurch lässt sich jede Phase einzeln prüfen) · weitere technische Daten: Eingangsspannung: 230 V / 400 V (1-phasig / 3-phasig) Frequenz: 50 / 60 Hz Proximity Pilot (PP): Ja Simulation des Ladekabels: NC / 13 A / 20 A / 32 A / 63 A Control Pilot (CP): Ja Simulation des Fahrzeugzustandes: A (nicht verbunden) B (verbunden und ladebereit) C (verbunden und lädt) D (verbunden und lädt mit Belüftung) Simulation CP-Fehler: E (Kommunikationsfehler) Simulation PE-Fehler: Schutzleiter unterbrochen Anschlussstecker: Typ 2 Phasenanzeige: Ja (über die LEDs L1/L2/L3) Bananenbuchsen: 4-mm-Anschlüsse für 3-Phasen-Prüfgerät (Installationstester), Multimeter BNC-Buchse: Ja (Zur Verwendung eines Oszilloskop) Weitere technische Eigenschaften: · Höhe: 60mm · Gewicht: 0,96kg · Breite: 120mm · Länge: 275mm
