LAPP 53112690 Kabelverschraubung M20 Polyamid Lichtgrau (RAL 7035) 1 St. kaufen

Zwei graue Kabelverschraubungen aus Kunststoff, eine frontal und eine von der Seite, mit jeweils einem Abdichtungsring und Rillenstruktur.

Sammelabbildung

Eine Hand befestigt eine weiße Kabelverschraubung an einem Metallgehäuse mit zwei Löchern.

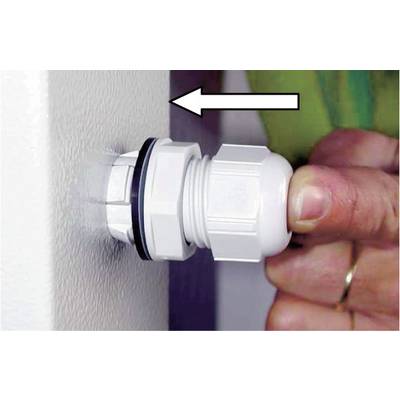

Person zieht Plastikverschraubung durch Öffnung in Wand. Pfeil zeigt Richtung des Ziehens. Hand hebt Bedeutung des Vorgangs hervor.

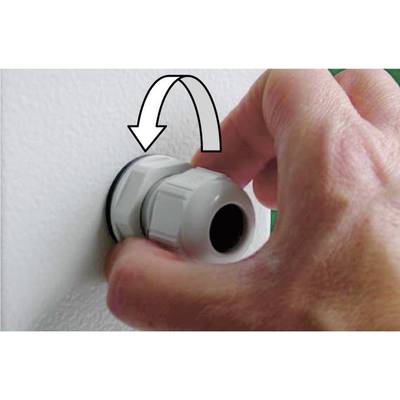

Hand dreht eine Kabelverschraubung, um sie an einem Gerätesockel zu befestigen. Ein Pfeil zeigt die Drehrichtung an.

Ein graues Kabel wird durch eine weiße Dichtung in eine Wand geführt. Ein Pfeil zeigt die Richtung des Kabels an.

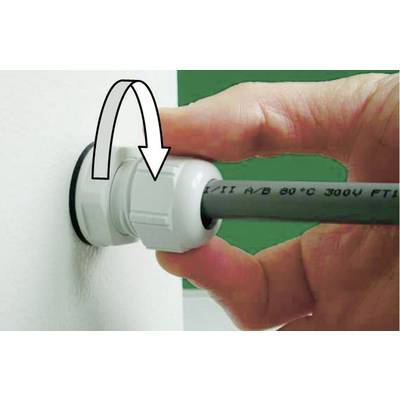

Hand zieht Kabel durch weiße Verschraubung in der Wand. Pfeil zeigt Drehrichtung zum Festziehen. Kunststoffklemmung sichert das Kabel.

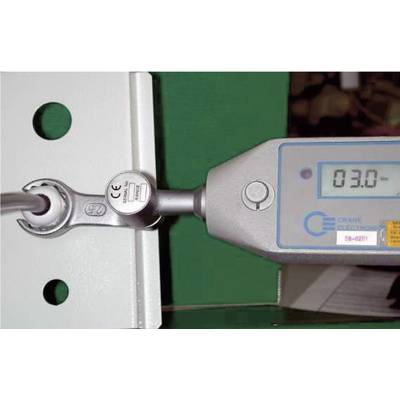

Ein Drehmomentschlüssel misst ein Drehmoment von 3,0 Nm an einer Schraube. Ein digitales Display zeigt den Wert an.

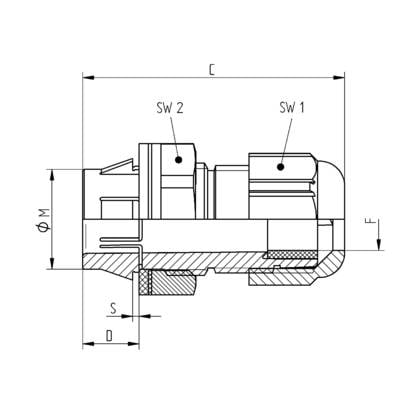

Technische Zeichnung eines mechanischen Bauteils mit Beschriftungen für Maße, Durchmesser und Schlüsselweiten. Linie und Querschnittsansicht.

1/8

Sammelabbildung

Produkt-Art

Kabelverschraubung

Außengewinde

M20

Material

Polyamid

Klemm-Ø (min.)

5 mm

Klemm-Ø (max.)

10 mm

Datenblatt (PDF)

159 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1,69 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

SKINTOP® CLICK Verschraubung

Innovatives zeitsparendes Rastnasensystem
Weltneuheit
bis zu 70 % Zeitersparnis
Schutzart IP68

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Kabelverschraubung

Herstellerfarbe: Lichtgrau (RAL 7035)

Außengewinde: M20

Bohrungs-Ø: 20,3 (-0,2) mm

Drehmoment: 5.0 Nm

Material: Polyamid

Klemm-Ø (min.): 5 mm

Klemm-Ø (max.): 10 mm

Gewinde-Länge: 8 mm

Länge: 45.5 mm

Min. Temperatur: -20 °C

Max. Temperatur: +100 °C

: IP68

Schlüsselweite (Metrisch): 25 mm
27 mm

Prüfzeichen: VDE / EN 50262 in Vorbereitung

Maßangaben: (C x D x M) 45,5 x 8 x 20 mm

Halogenfrei: Nein

Inhalt: 1 St.

Abm.: (C x D x M) 45,5 x 8 x 20 mm

RoHS-konform: Ja

Herst.-Teilenr.: 53112690

Typ: SKINTOP® CLICK-R 20

Dokumente & Downloads

Datenblatt

Datenblatt 604284 LAPP 53112690 Kabelverschraubung M20 Polyamid Lichtgrau (RAL 7035) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 604284 LAPP 53112690 Kabelverschraubung M20 Polyamid Lichtgrau (RAL 7035) 1 St.

Information

Information 604284 LAPP 53112690 Kabelverschraubung M20 Polyamid Lichtgrau (RAL 7035) 1 St.

Beschreibung

Kabeleinführungssystem nach EN 50262 für die schnelle Montage. Das innovativste Kabeleinführungssystem auf dem Markt für schnellste und höchst flexible Montage, mit all den bewährten Eigenschaften unserer weltweit verwendeten SKINTOP® Kabelverschraubungen.
Einfach einklicken - Linksdreh - Rechtsdreh - fertig. Ergebnis: fixiert, zentriert, zugentlastet und höchste Schutzart in Sekunden. Speziell entwickelt für:
• Schaltschrankbau
• Mess-, Regel- u. Elektrotechnik
• Automatisierungstechnik
• Anlagen-, Apparatebau
• Steuerungsbau

Vorteil
• Bis zu 70% Zeiteinsparung
durch innovatives Rastsystem
• Einfache, freie Montage in
jeder Position
• Weniger Teile, keine Gegenmutter
mehr nötig
• Unverlierbar
• Kein Gewinde benötigt
• Vibrationsgeschützt
• Höchste Qualität
Zugentlastung gem. EN50262
• IP68, hermetisch abgedichtet

SKINTOP® CLICK-R Anwendung
Die innovative SKINTOP® CLICK-R mit
Reduzierungs- Dichteinsatz zur Abdichtung
kleinerer Klemmbereiche
Vorteil 2
• Zuverlässige Abdichtung bei kleinen
Kabelquerschnitten
• Zugentlastung gem. EN50262
weitere Vorteile siehe SKINTOP® CLICK
