Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KF13080MB11 kaufen

Ein modularer elektrischer Schutzschalter mit drei transparenten Schutzabdeckungen, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Schaltschema: Drei hintereinander geschaltete Widerstände in einem geschlossenen Stromkreis. Nummerierte Anschlüsse von 1 bis 6.

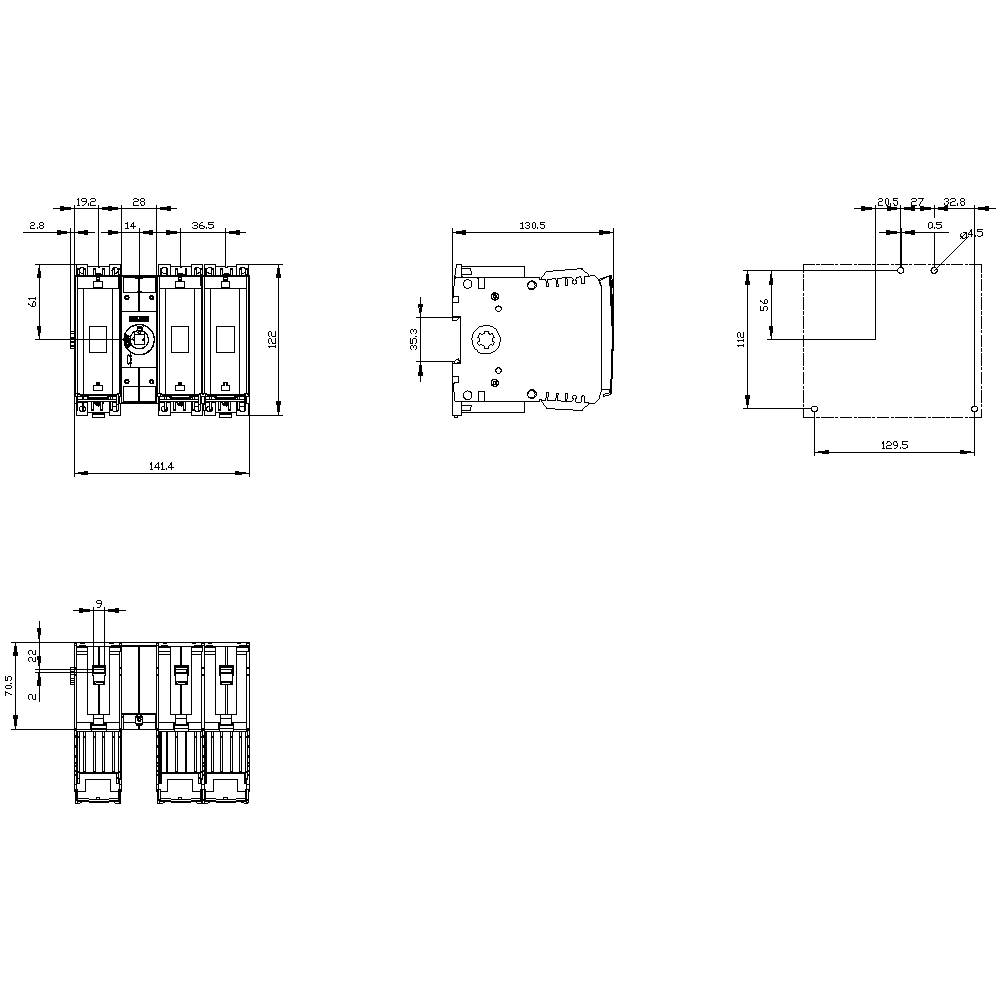

Technische Zeichnung eines elektrischen Geräts mit genauen Maßen in Millimetern aus verschiedenen Ansichten; zeigt Front-, Seiten- und Oberansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

80 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

144,60 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

214,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 10000
Befestigungsart: Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Verlustleistung: 33.9 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraftanlagen

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 144.5 x 122 x 130.5 mm

Nennstrom: 80 A

Nennstrom - gerundet: 80 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 144.5 mm

Höhe: 122 mm

Tiefe: 130.5 mm

: sonstige

: 80 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Rahmenklemme

: TRUE

: sonstige

: TRUE

: TRUE

: 37 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743650 Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KF13080MB11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743650 Lasttrennschalter 3polig 80 A 4 Wechsler 690 V/AC Siemens 3KF13080MB11

Beschreibung

Lasttrennschalter mit Sicherung 80A, Baugr. 1, 3-polig für NH-Sicherung Gr. 000 Frontantrieb mittig Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
