Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34400NE100 kaufen

Ein Siemens-Schaltermodul mit mehreren Schaltstellen und einem runden Bedienelement auf der linken Seite.

Abbildung ähnlich

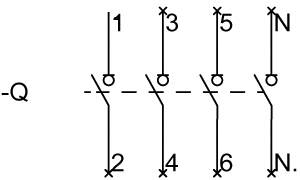

Diagramm: Elektroschaltplan mit nummerierten Schaltkreisen 1 bis 6. Linien verbinden Kreise und Symbole wie X und N zeigen Strompfade an.

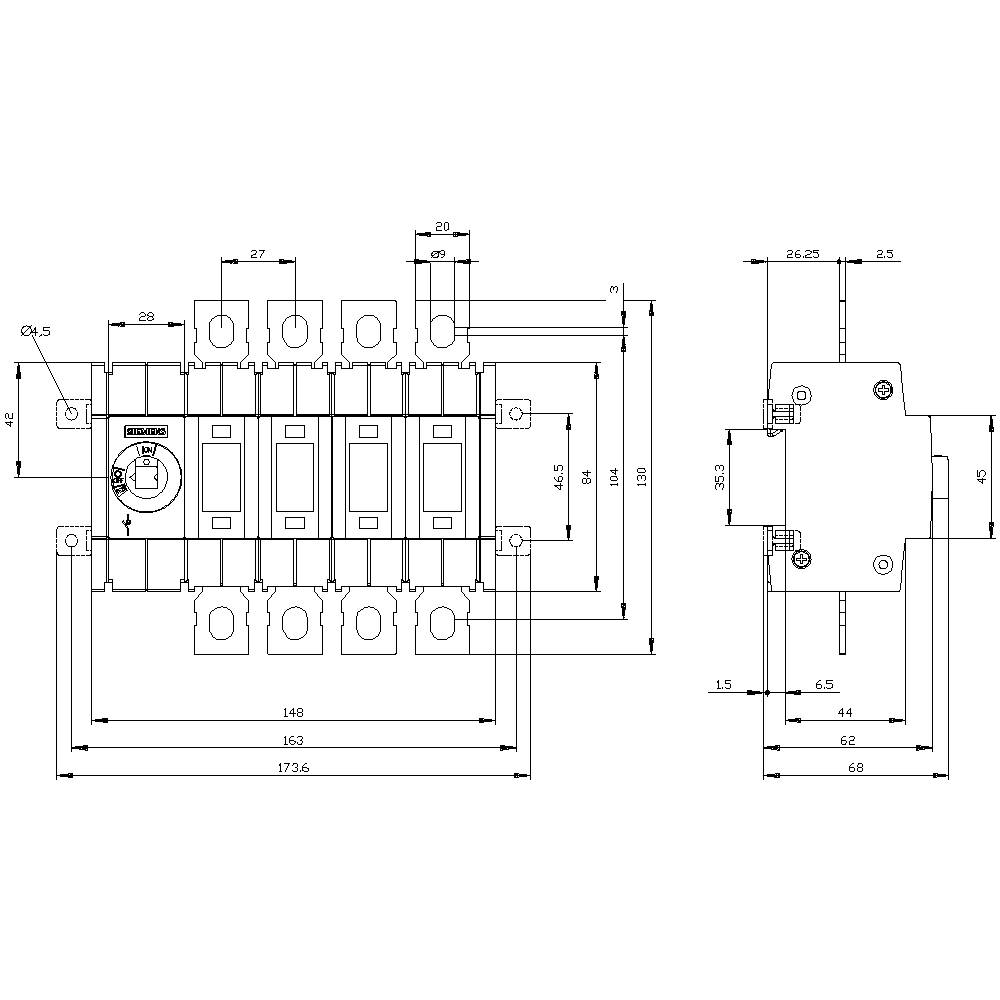

Technische Zeichnung eines elektrischen Schalters mit Front- und Seitenansicht. Maße in Millimetern angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Passend für (Details)

Windkraft- und Solaranlagen

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

124,82 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

184,87 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Verlustleistung: 18.4 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 148 x 168 x 68 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Schalter

Breite: 148 mm

Höhe: 168 mm

Tiefe: 68 mm

: 0

: 0

: 160 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 160 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742054 Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34400NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742054 Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34400NE100

Beschreibung

Lasttrennschalter 160A, Baugr. 2, 4-polig Frontantrieb links Grundgerät ohne Handgriff Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
