Lasttrennschalter 4polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36400NE100 kaufen

Ein elektrisches Bauteil mit mehreren Steckverbindungen und einem Schalterrad auf der linken Seite. Es ist ein Schaltschalter der Marke Siemens.

Abbildung ähnlich

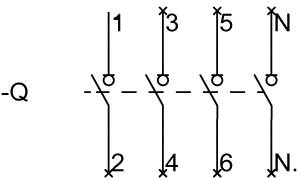

'Elektrisches Schaltsymbol zeigt eine Schaltung mit drei vertikalen Leitern, nummeriert 1 bis 6, und eine Verbindung zu N und Q.'

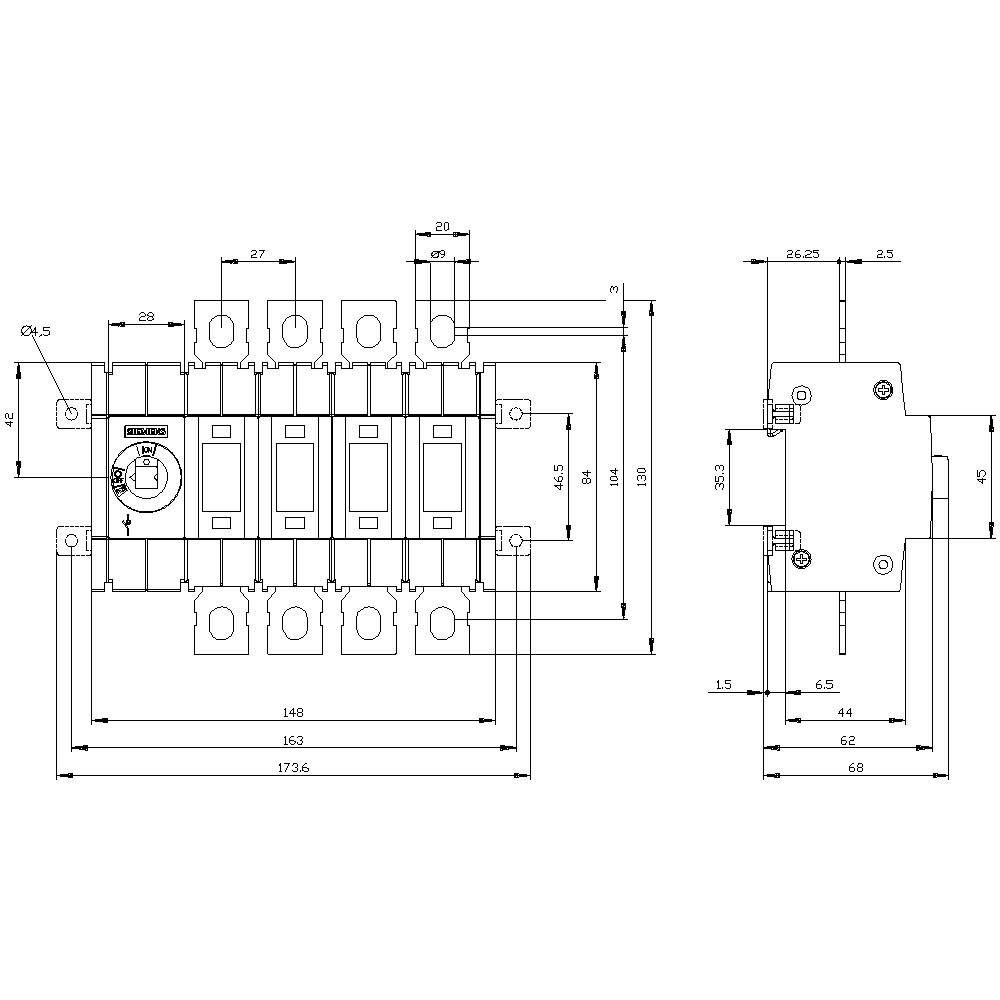

'Technische Zeichnung eines elektrischen Schalters mit genauen Abmessungen in Millimetern. Zeigt Front- und Seitenansicht.'

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

200 A

Typ

Haupt-. NOT-AUS- oder Reparaturschalter

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

152,72 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

226,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Verlustleistung: 25.6 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Typ: Haupt-. NOT-AUS- oder Reparaturschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 148 x 168 x 68 mm

Nennstrom: 200 A

Nennstrom - gerundet: 200 A

Ausführung: Schalter

Breite: 148 mm

Höhe: 168 mm

Tiefe: 68 mm

: 0

: 0

: 200 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 200 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742075 Lasttrennschalter 4polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36400NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742075 Lasttrennschalter 4polig 200 A 4 Wechsler 690 V/AC Siemens 3KD36400NE100

Beschreibung

Lasttrennschalter 200A, Baugr. 2, 4-polig Frontantrieb links Grundgerät ohne Handgriff Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
