Lasttrennschalter 4polig 63 A 4 Wechsler 690 V/AC Siemens 3KF14060MB11 kaufen

Stromschütze in einer Reihe, geeignet für industrielle Steuerungssysteme, zeigen vier modulare Einheiten mit transparenten Abdeckungen.

Abbildung ähnlich

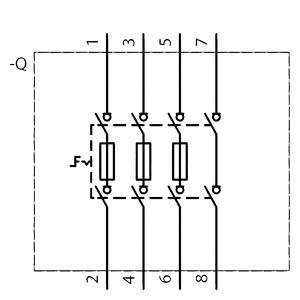

Schaltschema mit 8 Anschlüssen und 4 rechtwinkligen Schaltern. Beschriftet mit '-Q' links oben. Enthält drei in Reihe geschaltete Widerstände.

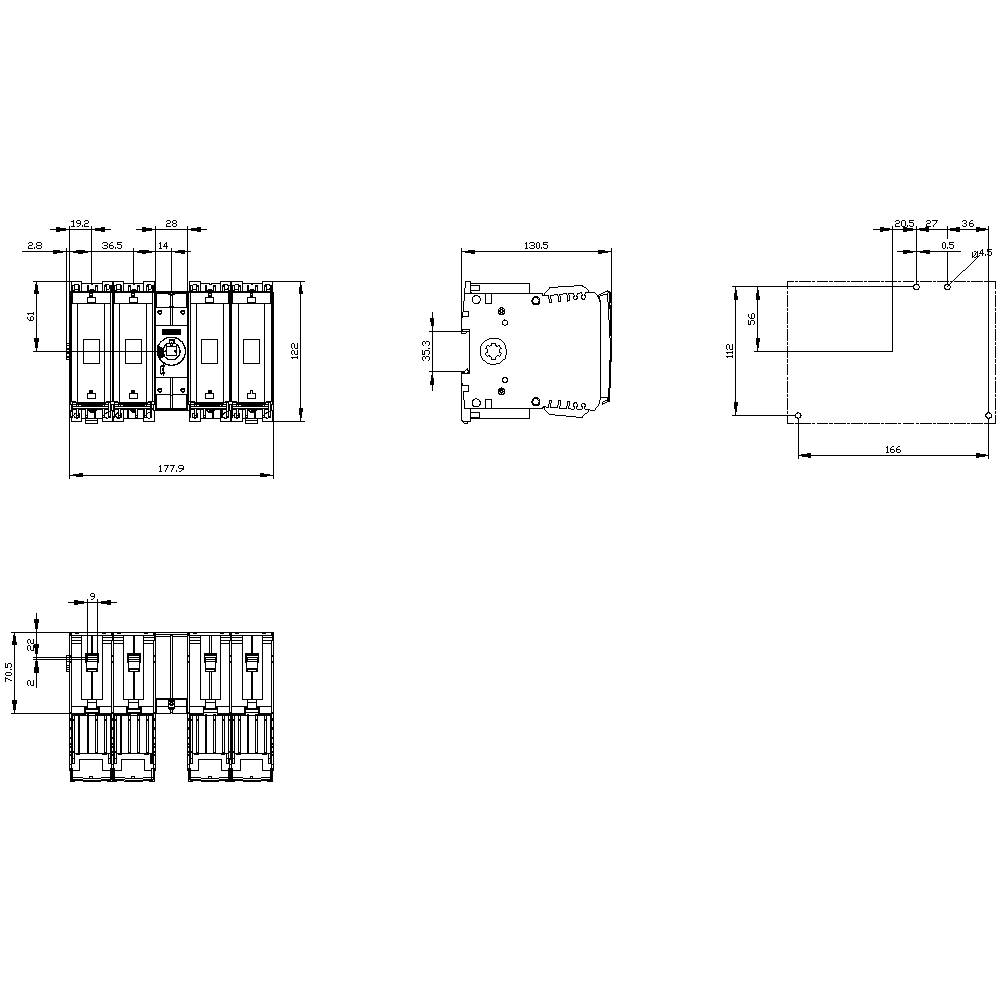

Technische Zeichnung eines elektrischen Schaltschranks mit Abmessungen in Millimetern, zeigt Vorder-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

161,35 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 16. Okt.

Kostenfreier Versand

239,50 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 10000
Befestigungsart: Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Verlustleistung: 27.6 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): NH-Sicherung Gr. 000

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 181 x 122 x 130.5 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 181 mm

Höhe: 122 mm

Tiefe: 130.5 mm

: sonstige

: 63 A

: 4

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Rahmenklemme

: TRUE

: sonstige

: TRUE

: TRUE

: 30 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743658 Lasttrennschalter 4polig 63 A 4 Wechsler 690 V/AC Siemens 3KF14060MB11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743658 Lasttrennschalter 4polig 63 A 4 Wechsler 690 V/AC Siemens 3KF14060MB11

Beschreibung

Lasttrennschalter mit Sicherung 63A, Baugr. 1, 4-polig für NH-Sicherung Gr. 000 Frontantrieb mittig Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
