Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21031TP53 kaufen

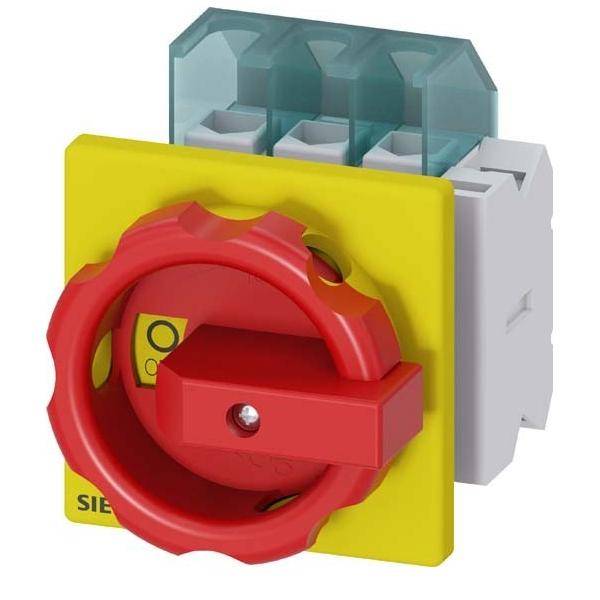

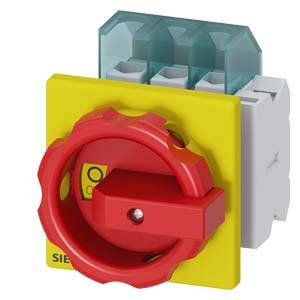

Ein gelb-roter Sicherheitsschalter mit Kippschalter, montiert auf einem weißen Grund, verwendet zur sicheren Stromunterbrechung.

Abbildung ähnlich

Stromkreis-Diagramm, zeigt Schaltung mit Einschaltsymbol und gekreuzter Verbindung zur Leitung L1, verbunden durch mehrfache Kontenpunkte.

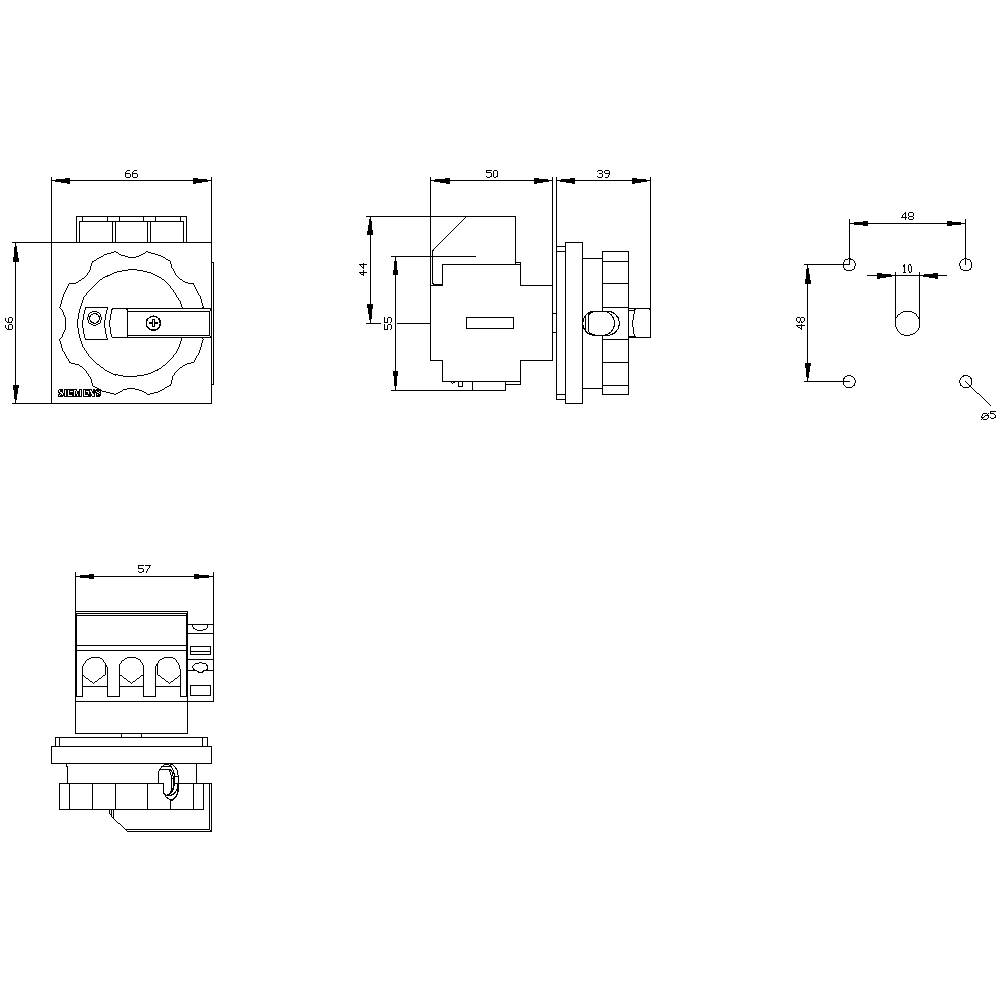

Ein technisches Diagramm eines Schalters mit Maßen in Millimetern, zeigt Front-, Seiten- und Oberansicht zur genauen Installation.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Lieferung Do., 17. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

28,36 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

45,37 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A

3LD,An-/Aus-Schalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 2
Verlustleistung: 3.3 W

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 67 x 84 x 92.5 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Not-Aus-Schalter

Breite: 67 mm

Höhe: 84 mm

Tiefe: 92.5 mm

: 8 kW

: 1

: 1

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: rot

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742955 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21031TP53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742955 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21031TP53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Frontbefestigt, 1Ö, 1S, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
