Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13 kaufen

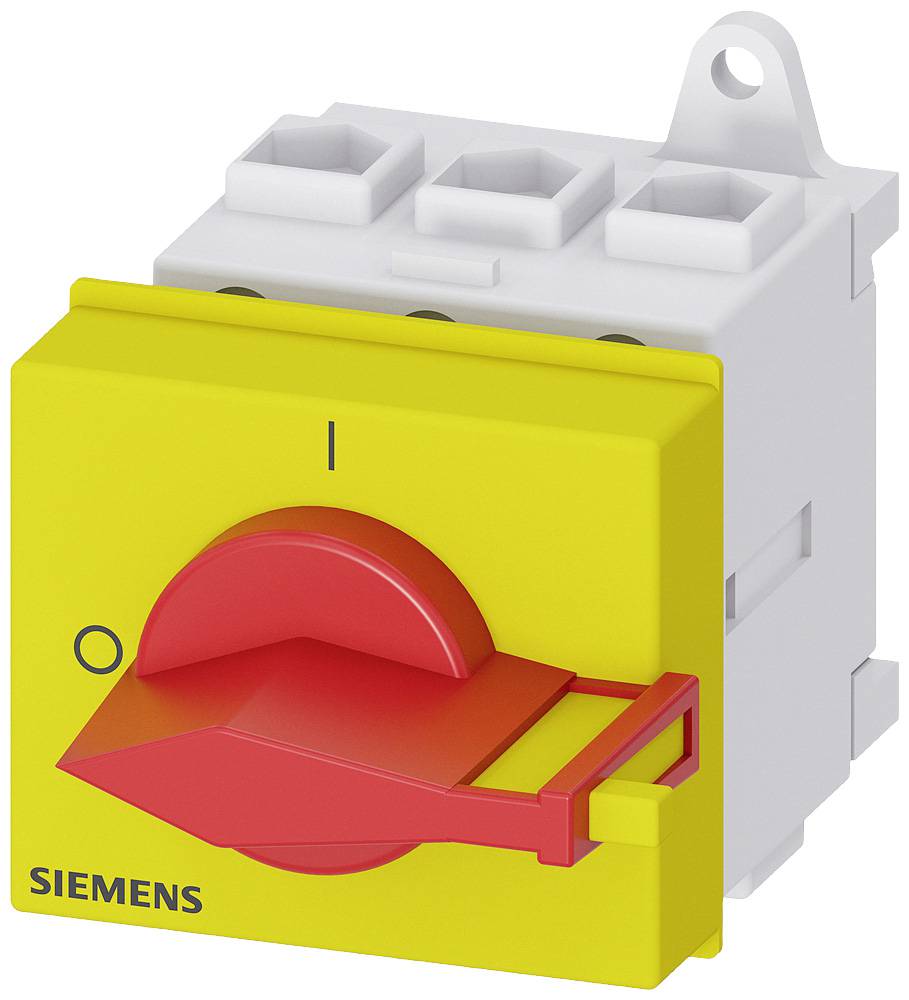

Ein gelber Siemens-Hauptschalter mit rotem Drehgriff, geeignet für industrielle elektrische Anwendungen, zeigt EIN und AUS Positionen.

Abbildung ähnlich

Ein elektrisches Schaltbild zeigt Schalter und Kontakte. Ein rotes 'X' markiert Anschluss L1 als fehlerhaft. Pfad führt vom Startpunkt Q1.

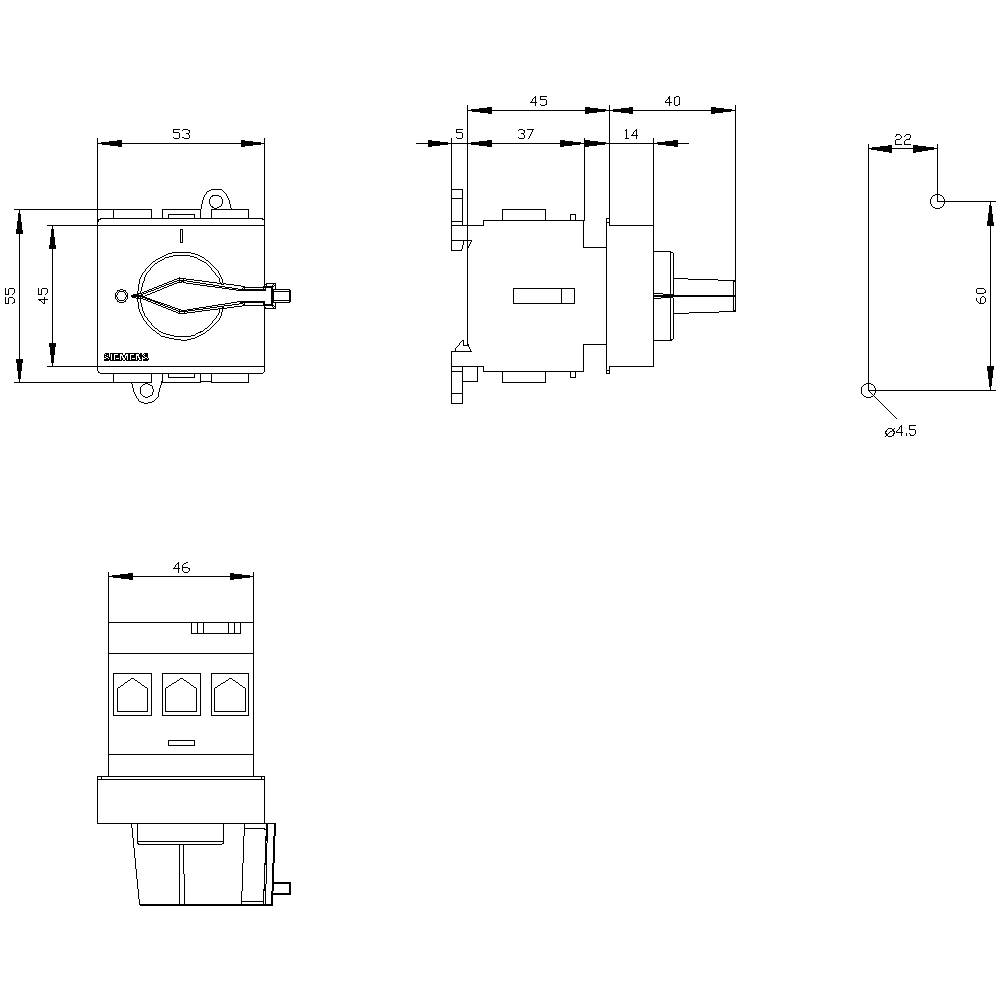

Technische Zeichnung eines Schalters mit Abmessungen: 53x53mm, 75mm Höhe. Seiten- und Frontansicht. Enthält Maßangaben in mm.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

1 Stück

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (22,55 € / Stück)

22,55 €

zzgl. MwSt.

5,64 €

Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 8. Sept.

2 Stück

Versand

31,08 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A

3LD,An-/Aus-Schalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Not-Aus-Schalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP40
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 2
Verlustleistung: 3.3 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 53 x 55 x 91 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Not-Aus-Schalter

Breite: 53 mm

Höhe: 55 mm

Tiefe: 91 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP40

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Knebel

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: rot

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743115 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743115 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21300TK13

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Verteilereinbau, Knebelantrieb, rot/gelb, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
