Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21640TB53 kaufen

Grauer Hauptschalterkasten mit rotem Drehgriff auf gelbem Hintergrund, für elektrische Sicherheitsabschaltung vorgesehen.

Diagramm zeigt ein elektrisches Schaltbild mit verschiedenen Kontakten. Kontakt 'L1' ist mit einem roten Kreuz markiert.

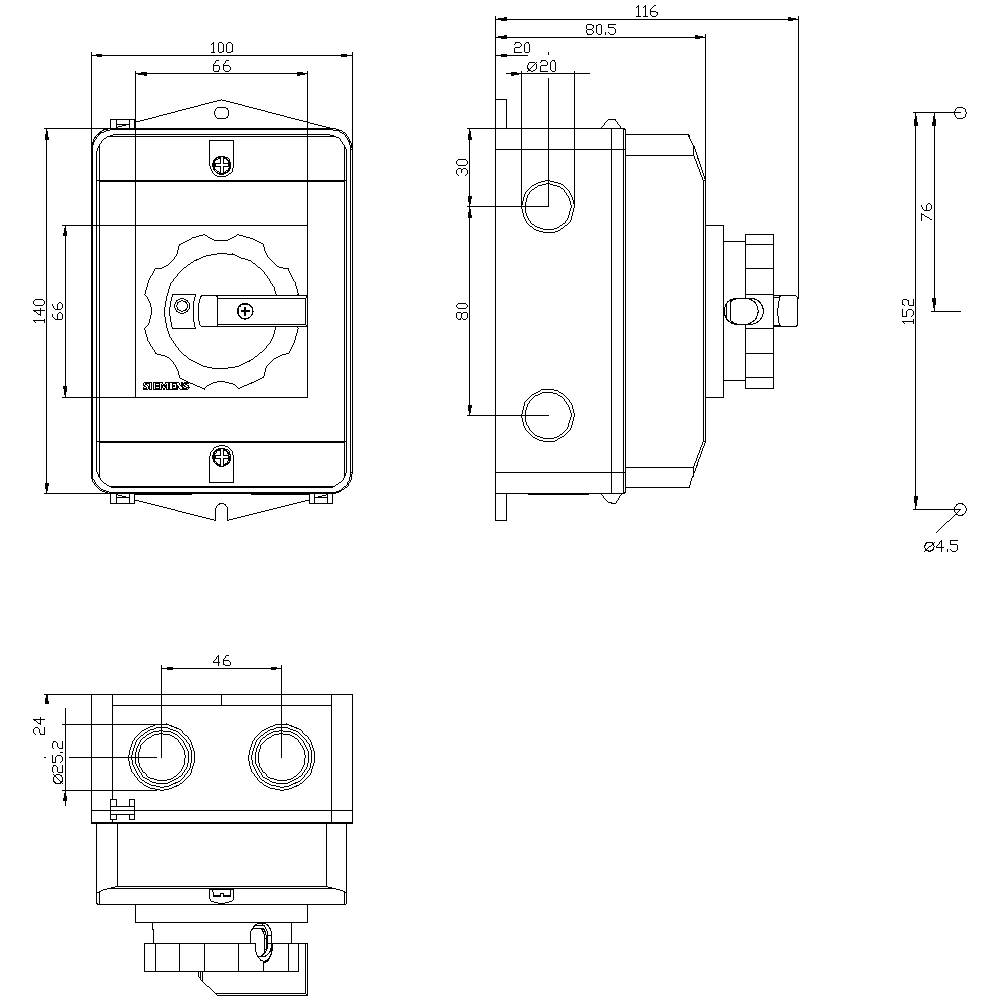

Technische Zeichnung eines rechteckigen Schalters mit Abmessungen. Zeigt Vorder-, Seiten- und Draufsicht mit Detailmaßen.

1/3

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 4. Sept.

3 Stück

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (36,88 € / Stück)

36,88 €

zzgl. MwSt.

5,64 €

Nur noch 3 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

2 Stück

Versand

50,41 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: ja, Ausführung als NOT-AUS-Einrichtung: ja, Ausführung als Wendeschalter: nein, 1, 690 V, 25 A, 20 A, 8 kW, 0,64 kA, 10 kW, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Festeinbautechnik

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 2
Verlustleistung: 3.3 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 100 x 152 x 117 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Not-Aus-Schalter

Breite: 100 mm

Höhe: 152 mm

Tiefe: 117 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: rot

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1698861 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21640TB53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1698861 Lasttrennschalter Rot, Gelb 3polig 16 mm² 25 A 690 V/AC Siemens 3LD21640TB53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Isolierstoff- Kapselung für metrische Verschraubung, Drehantrieb, rot/gelb Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
