Lasttrennschalter Rot, Gelb 4polig 16 mm² 25 A 690 V/AC Siemens 3LD31400TL13 kaufen

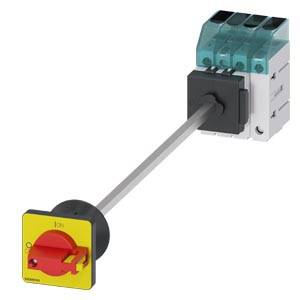

Ein elektrischer Hauptschalter mit rotem Griff und gelber Basis, verbunden durch eine Metallstange mit einem grauen Gehäusemodul.

Abbildung ähnlich

Technische Zeichnung eines Sensors mit Maßen in Millimetern. Zeigt verschiedene Ansichten und Details des Sensorgehäuses und der Anschlüsse.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (36,13 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Verlustleistung: 4.4 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 49 x 60 x 380 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Not-Aus-Schalter

Breite: 49 mm

Höhe: 60 mm

Tiefe: 380 mm

: 8 kW

: 0

: 0

: 25 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Knebel

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: rot

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1741526 Lasttrennschalter Rot, Gelb 4polig 16 mm² 25 A 690 V/AC Siemens 3LD31400TL13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741526 Lasttrennschalter Rot, Gelb 4polig 16 mm² 25 A 690 V/AC Siemens 3LD31400TL13

Beschreibung

Lasttrennschalter 3LD3, Iu 25 A Hauptschalter 3-polig + N Bemessungsbetriebsleistung bei AC-23 A bei 400V 9,0kW Bodenbefestigung Basisschalter mit Tuerkupplung Zentrallochbefestigung 22,5mm Knebelantrieb rot/gelb 48x48 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
