Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD32540TL53 kaufen

Ein roter Drehschalter auf gelbem Hintergrund, verwendet zur elektrischen Isolierung, mit der Aufschrift 'O' und 'I'.

Abbildung ähnlich

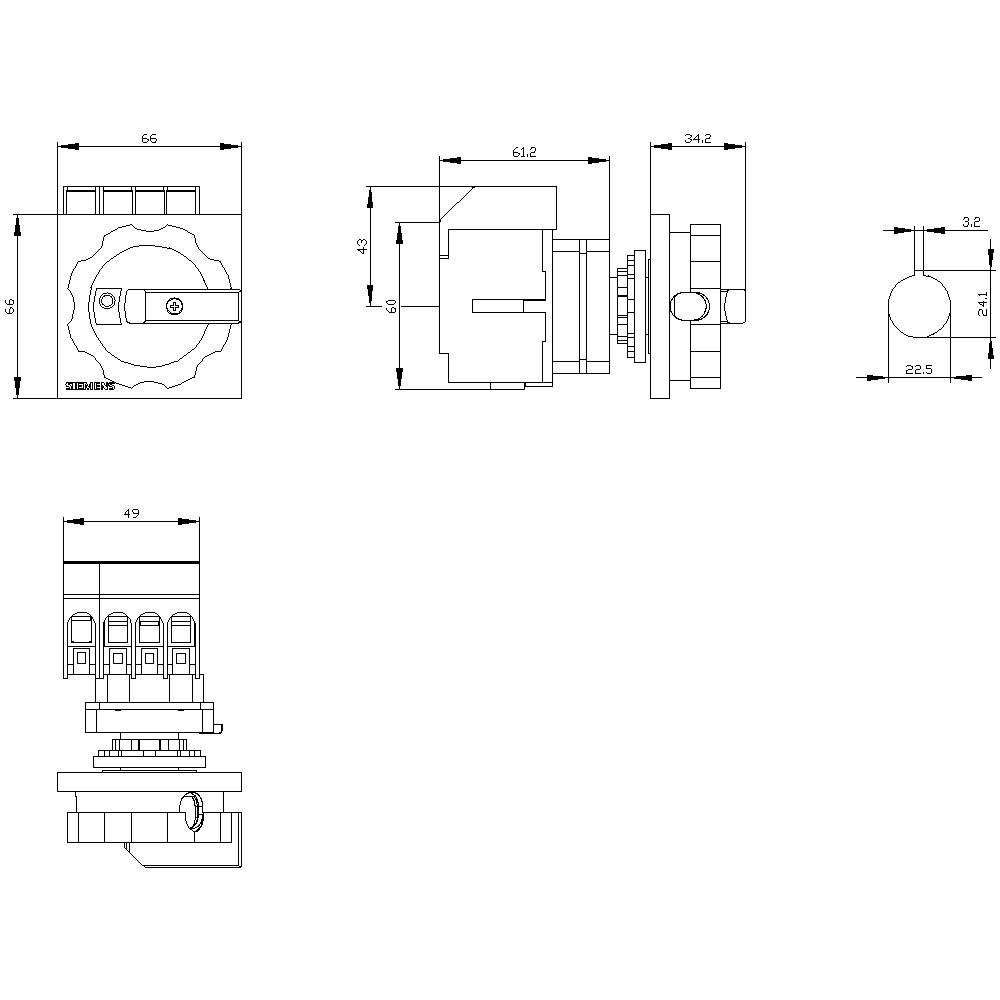

Technische Zeichnung eines Schalters mit detaillierten Maßen in Millimetern. Zeigt Vorder-, Seiten- und Draufsicht des Geräts.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Do., 17. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

25,53 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

38,65 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Verlustleistung: 7.2 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 49 x 60 x 114 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Not-Aus-Schalter

Breite: 49 mm

Höhe: 60 mm

Tiefe: 114 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.5 kA

: rot

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741574 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD32540TL53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741574 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD32540TL53

Beschreibung

Lasttrennschalter 3LD3, Iu 32 A Hauptschalter 3-polig + N Bemessungsbetriebsleistung bei AC-23 A bei 400V 11,5kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Drehantrieb rot/gelb 66 x 66 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
