Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22640TB51 kaufen

Ein grauer Wandschalter mit einem schwarzen Drehknopf befindet sich in einem rechteckigen Gehäuse. Er hat zwei Positionen '0' und 'I'.

Abbildung ähnlich

Schaltplan eines Geräts mit Schütz -Q1, das Kontakte L1, T1, L2, T2, L3, T3 zeigt. L1 ist durchgestrichen.

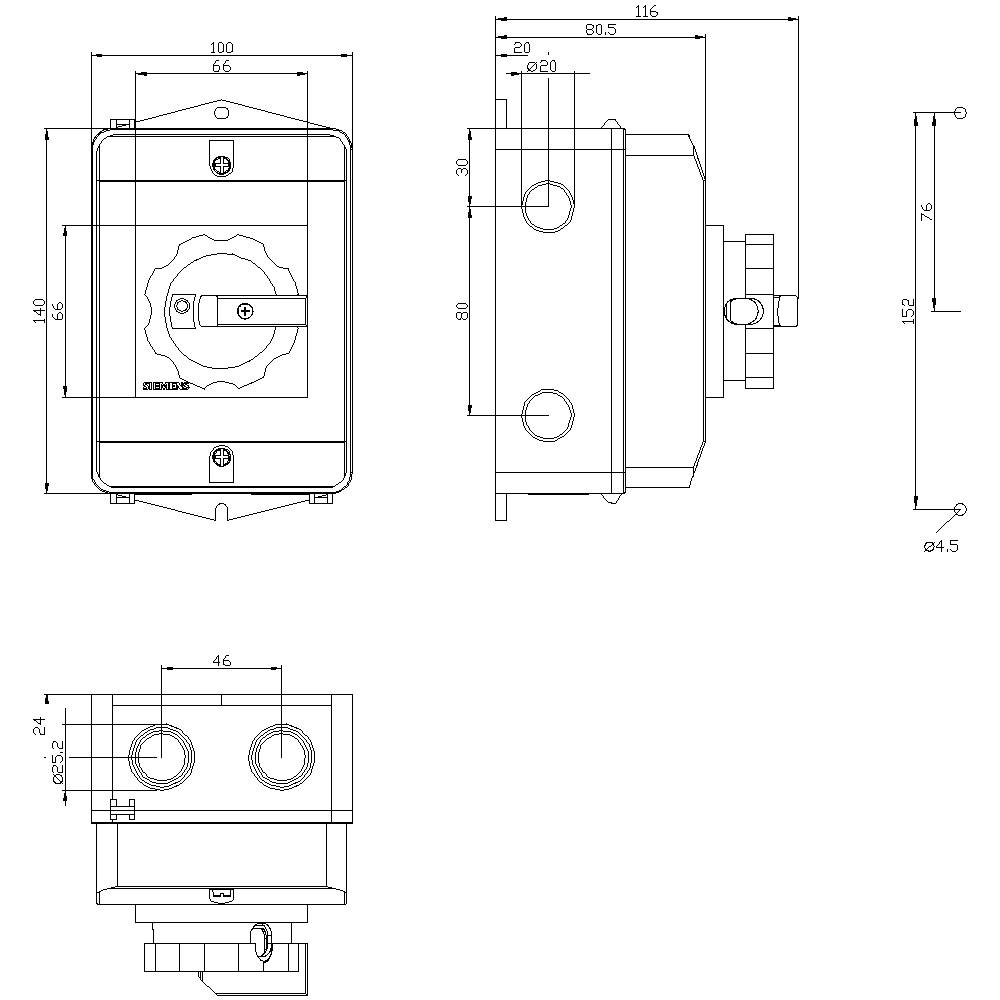

Technische Zeichnung eines Schalters mit Gehäuse. Zeigt Vorder-, Seiten- und Draufsicht mit Maßen wie Höhe 152 mm, Breite 116 mm.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Do., 17. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

37,19 €

zzgl. MwSt.

5,41 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

60,50 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 32 A

50/60 Hz - 32 A - IP65 - 152 x 100 x 117 mm - 456 g

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 2
Verlustleistung: 5.4 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 100 x 152 x 117 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Hauptschalter

Breite: 100 mm

Höhe: 152 mm

Tiefe: 117 mm

: 10 kW

: 0

: 0

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745094 Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22640TB51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745094 Lasttrennschalter Schwarz 3polig 16 mm² 32 A 690 V/AC Siemens 3LD22640TB51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Isolierstoff-Kapselung für metrische Verschraubung, Drehantrieb, schwarz Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
