Lasttrennschalter Schwarz 3polig 6 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD20641GP51 kaufen

Ein grauer elektrischer Drehschalter mit schwarzem Knopf, montiert auf einer rechteckigen Box, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Elektrisches Schaltbild zeigt ein Schalter (-Q1) mit mehreren Kontakten. 'L1', 'L2', 'L3' sind Linien; ein Kontakt 'L1' ist gekennzeichnet mit rotem X.

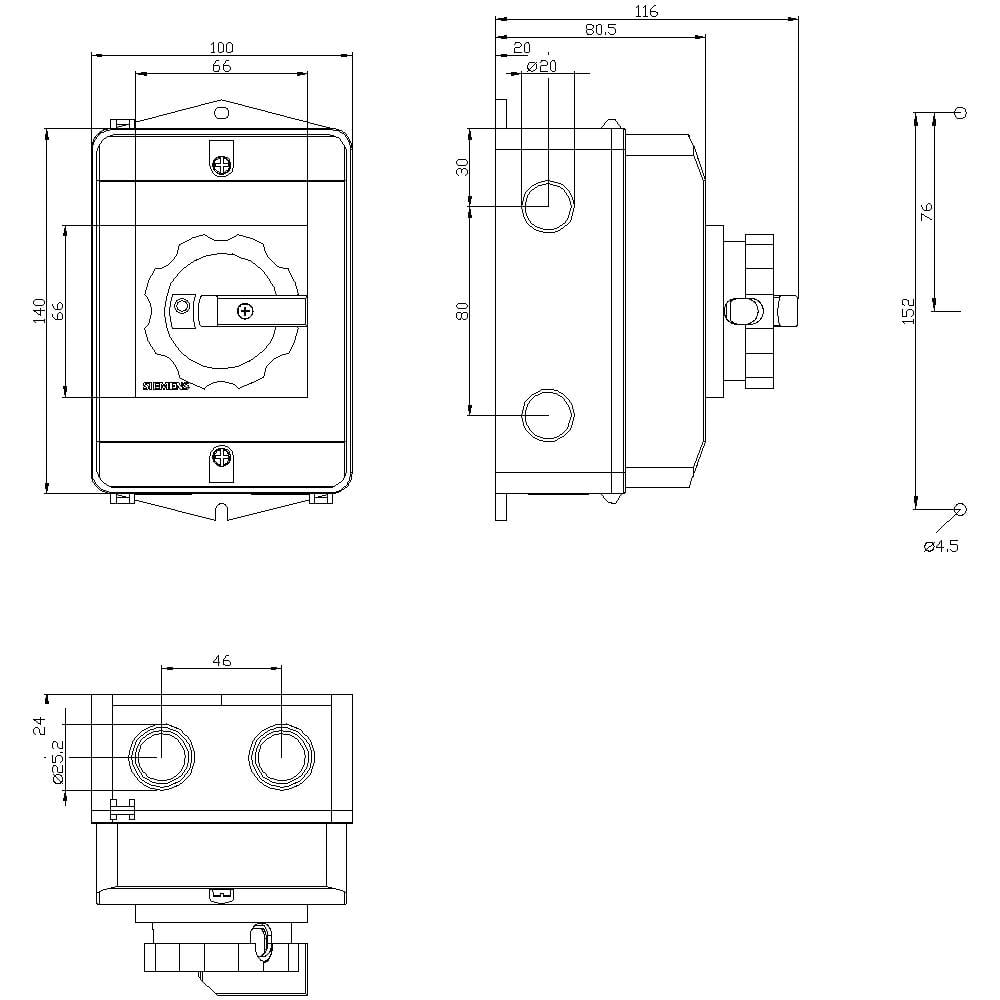

Technische Zeichnung eines Schalters mit Abmessungen. Zeigt Vorder- und Seitenansicht, inklusive Breite 100 mm, Höhe 152 mm.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

16 A

Kontaktart

1 Schließer

1 Öffner

Datenblatt (PDF)

Sofort-Lieferung morgen

5 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (41,17 € / Stück)

57,13 €

-28 %

41,17 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A

IP65 - 152 x 100 x 117 mm - 455 g

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 1
Verlustleistung: 1.5 W

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 6 mm²

Polzahl: 3

Abm.: (B x H x T) 100 x 152 x 117 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Hauptschalter

Breite: 100 mm

Höhe: 152 mm

Tiefe: 117 mm

: 6 kW

: 1

: 1

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742948 Lasttrennschalter Schwarz 3polig 6 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD20641GP51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742948 Lasttrennschalter Schwarz 3polig 6 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD20641GP51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Isolierstoff-Kapselung für metrische Verschraubung, 1Ö, 1S, Drehantrieb, schwarz Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
