Lasttrennschalter Schwarz 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22641TC51 kaufen

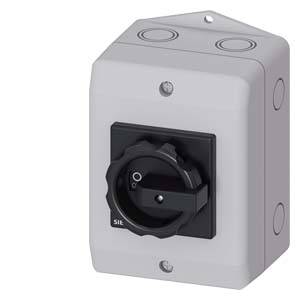

'Grau-weißer elektrischer Schalter mit schwarzem Drehknopf, auf Aus-Position gestellt, montiert an einer Wandbox.'

Abbildung ähnlich

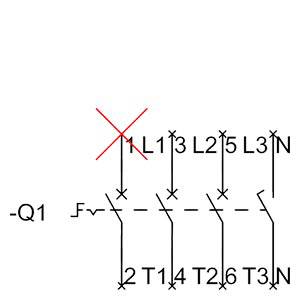

Schaltplansymbol mit einem roten 'X' über L1, zeigt eine unterbrochene elektrische Verbindung. Weitere Leitungsverbindungen sind sichtbar.

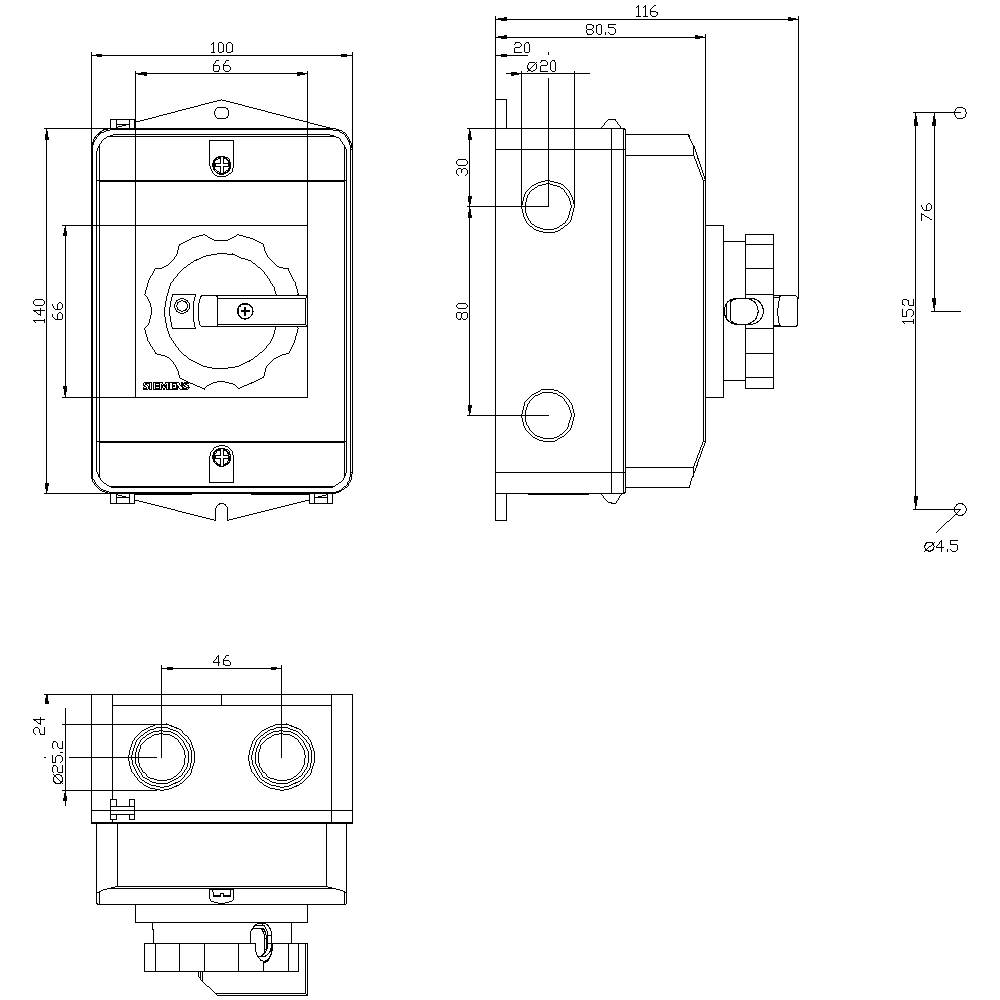

Technische Zeichnung eines Schalters mit Vorder- und Seitenansicht. Maße und technische Details sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

59,63 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

75,62 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 2
Verlustleistung: 7.2 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 100 x 152 x 117 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Hauptschalter

Breite: 100 mm

Höhe: 152 mm

Tiefe: 117 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743161 Lasttrennschalter Schwarz 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22641TC51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743161 Lasttrennschalter Schwarz 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22641TC51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, 32 A, Betriebsleistung bei AC- 23 A bei 400V: 11,5 kW, Isolierstoff-Kapselung für metrische Verschraubung, Drehantrieb, schwarz Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
