Lasttrennschalter Siemens 3LD22842GP21 kaufen

Weiße Wanddose mit einem schwarzen Kippschalter in der Mitte, beschriftet mit 'I' für ein und 'O' für aus, Marke Siemens.

Abbildung ähnlich

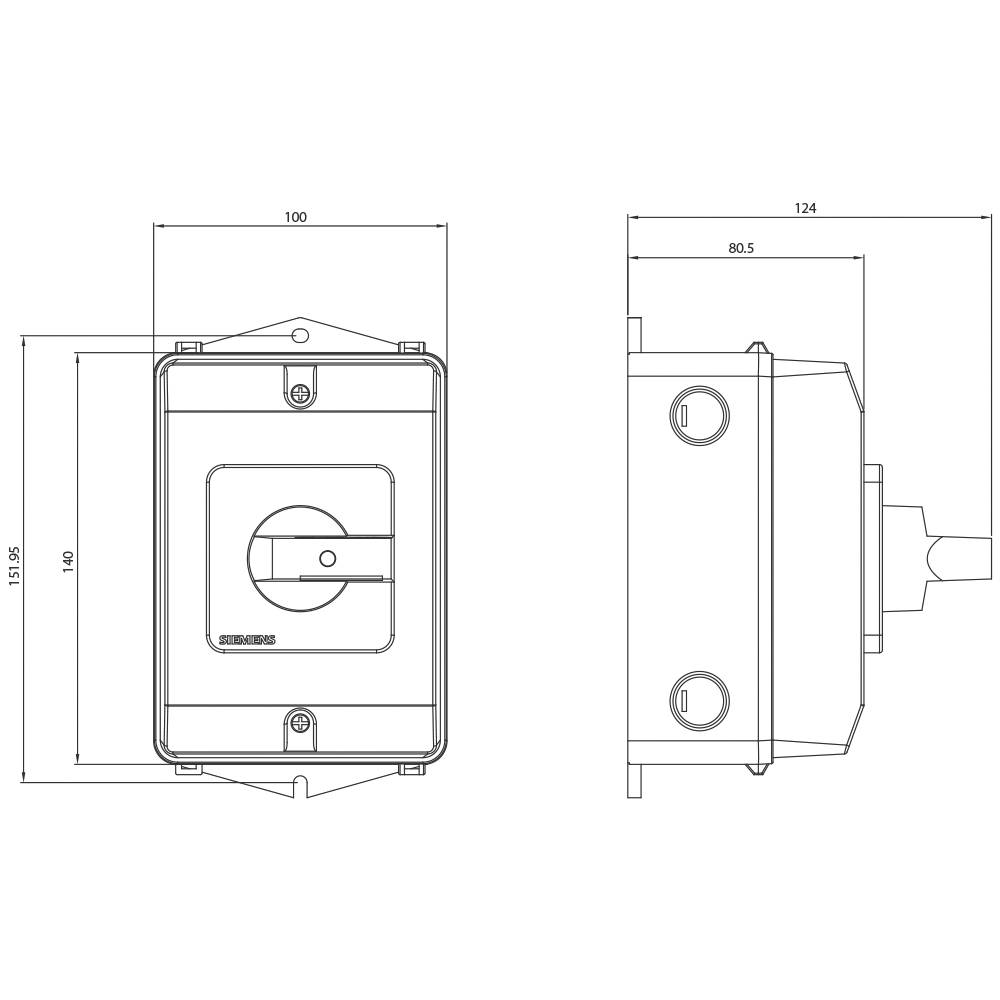

Eine technische Zeichnung zeigt die Vorder- und Seitenansicht eines rechteckigen Schalters mit Abmessungen in Millimetern.

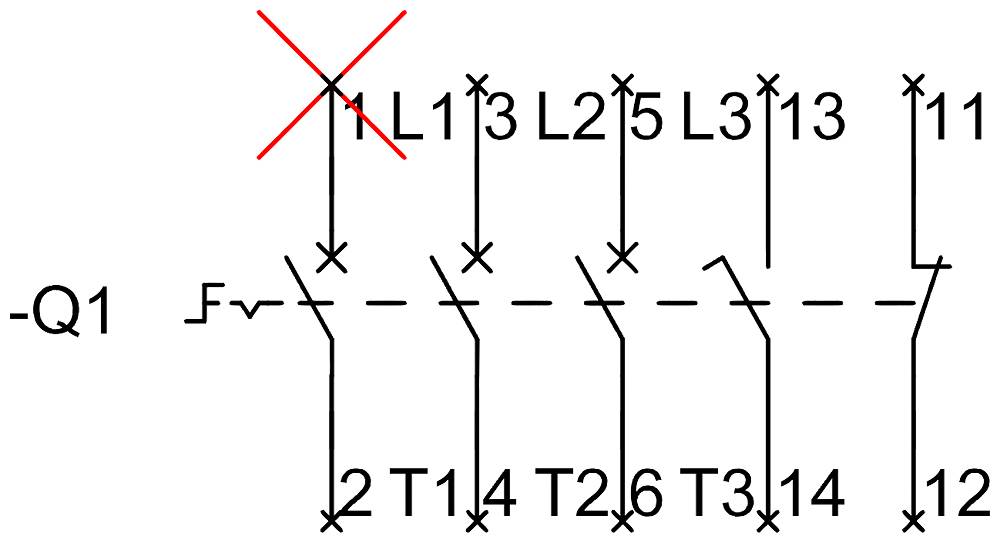

Schaltplan zeigt Kontakte mit Bezeichnungen 'L1', 'L2', 'L3' und 'T1', 'T2', 'T3', durchgestrichenes Symbol bei 'L1'.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Typ

Lasttrennschalter

Ausführung

3LD22842GP21

Bemessungsbetriebsleistung bei AC-3, 400 V

10 kW

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

74,70 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 15. Okt.

Kostenfreier Versand

105,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

SENTRON Lasttrennschalter 3LD im Gehäuse, Wartungs- und Reparaturschalter mit EMV Schirmblech, 3-polig, Iu: 32A, AC 23A, 400V bei 50/60Hz: 11,5kW, bei Frequenzumrichterbetrieb: AC 20 400V bei 0-550Hz: 7,5kW, 1S + 1Ö 20-150ms voreilend, Isolierstoff-Kapselung für metrische Verschraubung, Knebelantrieb, schwarz, absperrbar in 0-und I-Stellung, inkl. Schirmklammern

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Polzahl: 3

Ausführung: 3LD22842GP21

: 10 kW

: 1

: 1

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: FALSE

: TRUE

: 11.5 kW

: 0.64 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2870099 Lasttrennschalter Siemens 3LD22842GP21

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2870099 Lasttrennschalter Siemens 3LD22842GP21

Beschreibung

SENTRON Lasttrennschalter 3LD im Gehäuse, Wartungs- und Reparaturschalter mit EMV Schirmblech, 3-polig, Iu: 32A, AC23A 400V bei 50/60Hz: 11,5kW Bei Frequenzumrichterbetrieb: AC20 400V bei 0-550Hz: 7,5kW, 1S + 1Ö 20-150ms voreilend, Isolierstoff-Kapselung für metrische Verschraubung, Knebelantrieb, schwarz, absperrbar in 0-und I-Stellung, inkl. Schirmklammern Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
