Lumel B2 600A/60mV Messshunt Messstrom 600 A Spannungsabfall (num) 60 mV Nebenwiderstand 600A/60mV B2 kaufen

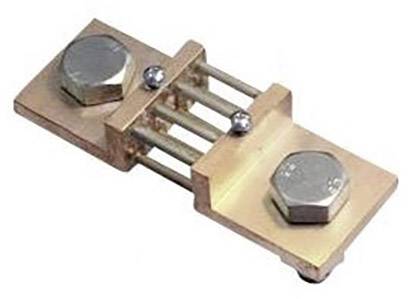

Ein rechteckiges, metallisches Erdungskabel-Konnektor mit Schraubverbindungen und drei parallelen Stangen; wird zur Erdung verwendet.

Abbildung ähnlich

Verschiedene elektrische Kupferverbindungen, bestehend aus Metallplatten und Schrauben, zeigen Variationen in Größe und Form.

1/2

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (68,90 € / Stück)

68,90 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Messshunt

Messstrom: 600 A

Genauigkeits-Klasse: 0.2

Abm.: (L x B x H) 145 x 40 x 30 mm

Gewicht: 0.85 kg

Breite: 40 mm

Höhe: 30 mm

Länge: 145 mm

Spannungsabfall: 60 mV

Typ: B2 600A/60mV

Anschlüsse: Schraubklemmen

Bauform: B

Befestigungs-Art: Schrauben

Anschluss: Schraubklemmen

Dokumente & Downloads

Datenblatt

Datenblatt 1562762 Lumel B2 600A/60mV Messshunt Messstrom 600 A Spannungsabfall (num) 60 mV Nebenwiderstand 600A/60mV B2

Beschreibung

Nebenwiderstände werden zur Messung von Gleichströmen verwendet. Am Nebenwiderstand fällt eine dem Strom proportionale Spannung ab, die dann z.B. mit einem Drehspulinstrument angezeigt werden kann. Die Nebenwiderstände werden in Klasse 0,2 nach DIN 43 703 gefertigt. Der den Nebenwiderstand durchfließende Strom erzeugt einen Spannungsabfall, der mit einem parallel geschaltetem Messgerät gemessen wird. Nebenwiderstände werden so abgeglichen, daß beim Nennstrom eine genau definierte Spannung (60 mV beim Typ B2) abfällt.
