M5Stack K010 Mikrocontroller N/A 1 St.

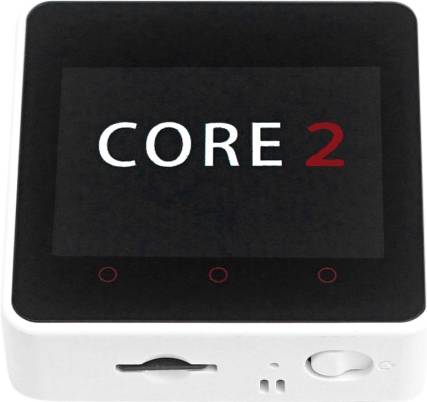

M5Core2 ist die zweite Generation von Core-Geräten in der M5Stack-Entwicklungskit-Serie, die die Funktionen der ursprünglichen Generation von Cores weiter verbessert.

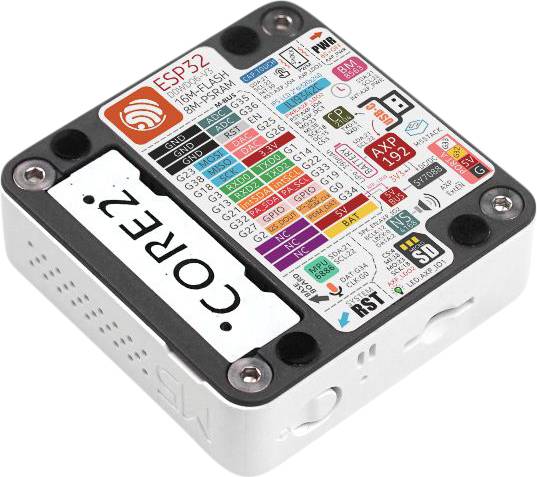

Die MCU ist ein ESP32-Modell D0WDQ6-V3 und verfügt über Dual-Core Xtensa® 32-bit 240Mhz LX6 Prozessoren, die separat gesteuert werden können. WiFi und Bluetooth werden standardmäßig unterstützt und es verfügt über einen 16MB Flash- und 8MB PSRAM-Speicher, eine USB TYPE-C-Schnittstelle zum Laden, Herunterladen von Programmen und zur seriellen Kommunikation, einen integrierten kapazitiven 2,0-Zoll-Touchscreen und einen eingebauten Vibrationsmotor.

Der M5Core2 verfügt außerdem über ein eingebautes RTC-Modul, das eine genaue Zeitmessung ermöglicht. Die Stromversorgung wird von einem AXP192-Power-Management-Chip gesteuert, der den Stromverbrauch der Basis effektiv kontrollieren kann. Eine eingebaute grüne LED-Stromanzeige informiert den Benutzer über den Batteriestand. Die Akkukapazität wurde auf 390 mAh erhöht, wodurch die Basis viel länger als das Vorgängermodell betrieben werden kann.

Das M5Core2 verfügt weiterhin über einen TF-Kartensteckplatz (microSD) und Lautsprecher. Um jedoch eine höhere Qualität der Tonausgabe zu gewährleisten, wird der Leistungsverstärkerchip der digitalen Audioschnittstelle I2S verwendet, um Signalverzerrungen wirksam zu verhindern. Auf der linken Seite und der Unterseite der Basis befinden sich unabhängige Tasten zum Einschalten und Zurücksetzen.

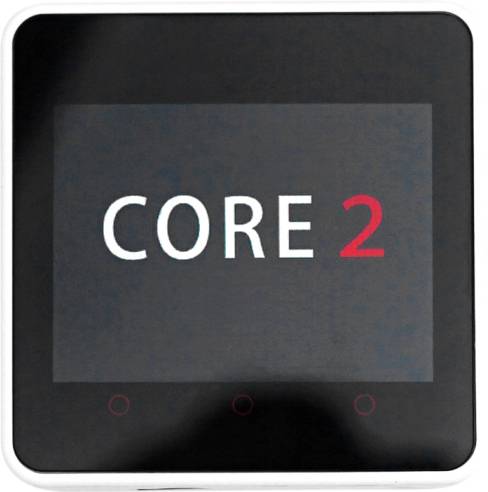

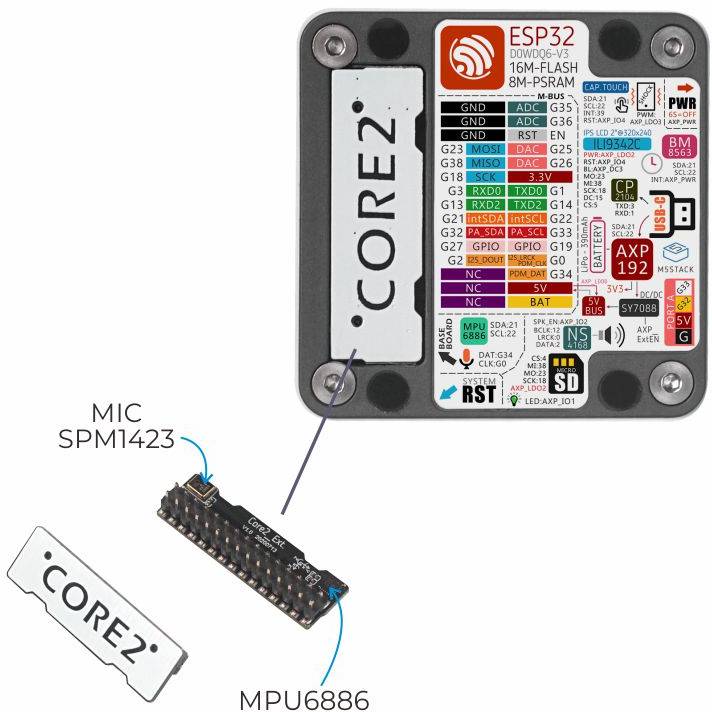

Die 3 Icons auf der Vorderseite des Bildschirms sind kapazitive Tasten, die programmierbar sind. Auf der Rückseite der Basis befindet sich eine kleine Erweiterungsplatine mit einem 6-achsigen IMU-Sensor und einem Mikrofon.Die von M5Stack Core2 unterstützte Entwicklungsplattform und Programmiersprache: Arduino,UIFlow (mit Blockly, MicroPython) Unabhängig von Ihren Entwicklungs- und Programmierkenntnissen wird M5Stack Ihnen helfen, Ihre Ideen schrittweise in die Realität umzusetzen.

Strommanagement

Bedienung:
Einschalten: Ein Klick auf die Power-Taste auf der linken Seite
Ausschalten: Halten Sie die linke Power-Taste für 6 Sekunden gedrückt
Zurücksetzen: Klicken Sie auf die RST-Taste an der Unterseite

Core2 verwendet den AXP192 als Power-Chip. Bitte initialisieren Sie den \'mbus\'-Modus entsprechend der Stromversorgungsmethode wie folgt:
//mbus_mode_t://kMBusModeOutput：Powered by USB or battery//kMBusModeInput: Powered by external 5V or DC jackM5.begin(bool LCDEnable = true, bool SDEnable = true, bool SerialEnable = true, bool I2CEnable = false, mbus_mode_t mode = kMBusModeOutput);

USB-Laufwerk

Vor der Verwendung gehen Sie bitte zur Download-Seite, um den für Ihr Betriebssystem passenden USB-Treiber herunterzuladen und zu installieren.

Hinweis: Core2 verfügt derzeit über zwei CP2104/CH9102F A USB-Chip-Versionen, Benutzer können die Treiber (CH34x und CP210x), die mit zwei ICs kompatibel sind, gleichzeitig installieren, um sicherzustellen, dass die Gerätetreiber normal funktionieren.

Erweiterungen

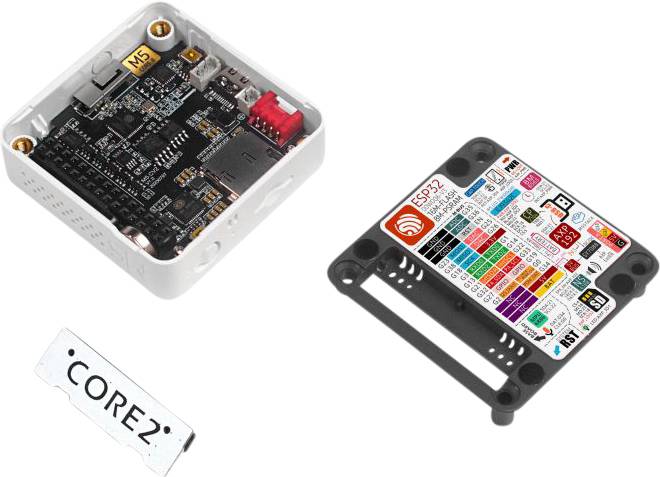

Um den M5Core2 mit M5-Modulen zu stapeln, müssen Sie den Batterieboden des Core2 entfernen. Wenn Sie die Funktionen I2S Mic, IMU und Battery beibehalten wollen, wird ein M5GO Bottom2 benötigt.
**Die CP2104 Chipschnittstelle ist auf der Platine des CORE2 reserviert, um mit der Lithiumbatterie zu kommunizieren.

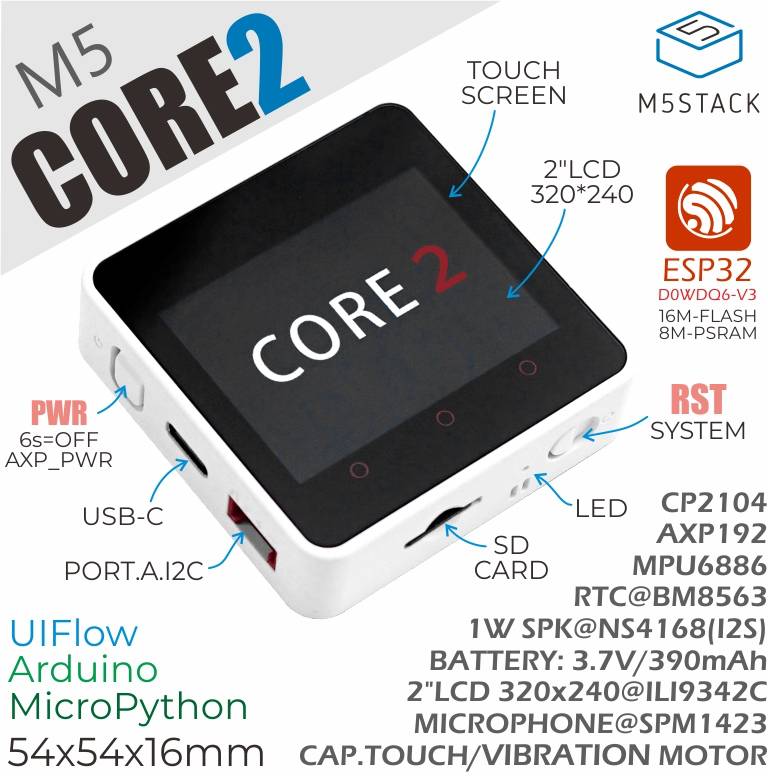

Produktmerkmale

ESP32-basiert, eingebautes Bluetooth,WiFi
16M Flash, 8M PSRAM
Eingebauter Lautsprecher, Betriebsanzeige, Vibrationsmotor, RTC, I2S-Verstärker, kapazitiver Touchscreen, Power-Taste, Reset-Taste
TF-Kartensteckplatz (16G Maximalgröße)
Eingebaute Lithium-Batterie, ausgestattet mit Power Management Chip
Independentes kleines Board mit eingebauter 6-Achsen-IMU, PDM-Mikrofon
M-Bus Buchse & Pins
Programm-Plattform: UIFlow , MicroPython , Arduino

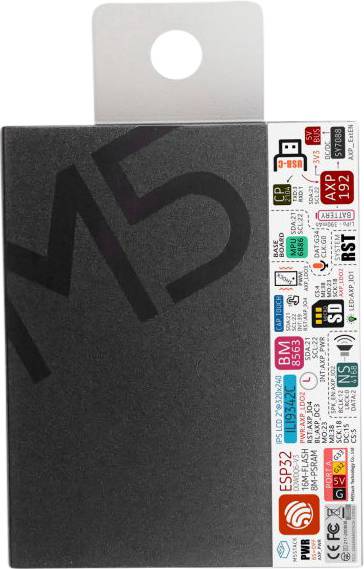

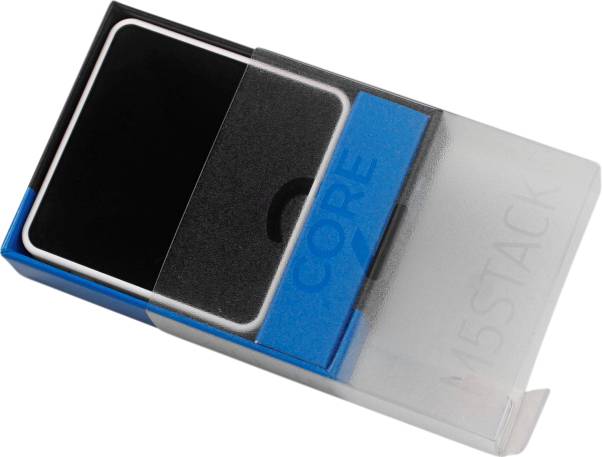

Lieferumfang

1x M5Stack Core2
1x Typ-C USB(20cm)

Anwendungsbeispiele

IoT Terminal Controller
MINT-Übungen
DIY-Erstellung
Smart Home Geräte

Beschreibung

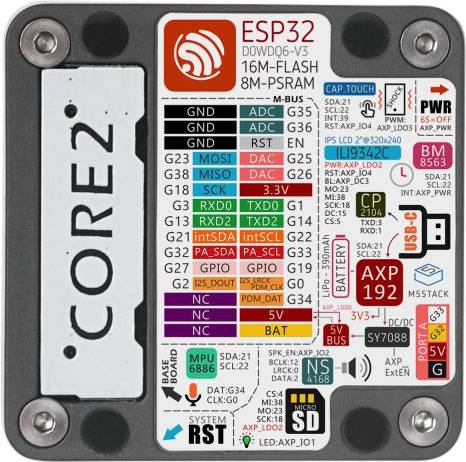

RessourcenParameterESP32-D0WDQ6-V3240MHz Dual Core, 600 DMIPS, 520KB SRAM, Wi-Fi, Dual Mode BluetoothFlash16MBPSRAM8MBEingangsspannung5V @ 500mASchnittstelleTypC x 1, GROVE(I2C+I/0+UART) x 1IPS-LCD-Bildschirm2.0\"@320*240 ILI9342CTouchscreenFT6336ULautsprecherverstärkerNS4168LEDGrüne NetzkontrollleuchteTasteEinschalttaste, RST-Taste, Taste für virtuellen Bildschirm*3VibrationserinnerungVibrationsmotorMICSPM1423I2S-LeistungsverstärkerNS41686-Achsen-IMUMPU6886RTCBM8563PMUAXP192USB-ChipCP2104/CH9102F (zwei Chip-Versionen, es gibt keinen Unterschied in Funktion und Verwendung)DC-DC-VerstärkerSY7088TF-Kartensteckplatz16G MaxLithium-Akku390mAh @ 3.7VAntenne2.4G 3D-AntenneBetriebstemperatur0°C bis 60°CSpezifikationen der BasisschraubeSenkkopf mit Innensechskant M3Nettogewicht52gBruttogewicht70gProduktgröße54 x 54 x 16mmPackungsgröße75 x 60 x 20mmGehäusematerialKunststoff ( PC )Dokumente/Tutorials
