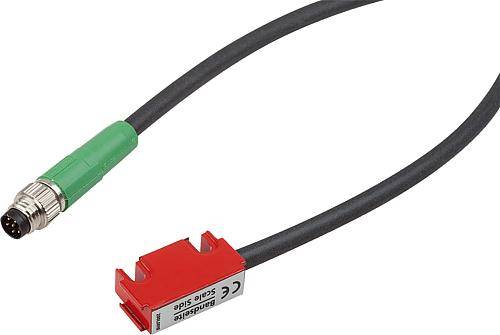

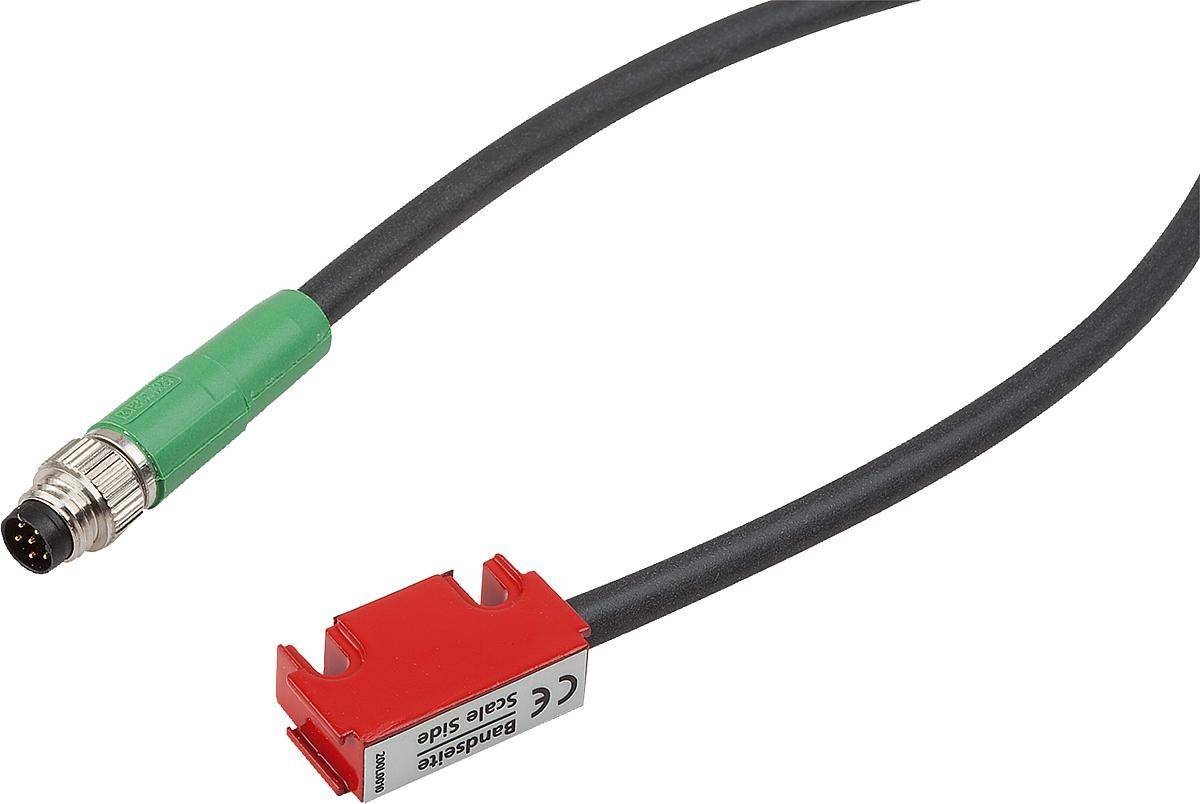

MAGNETSENSOR MINIATURBAUFORM 26,7X15, P=2000, ALUMINIUM ROT

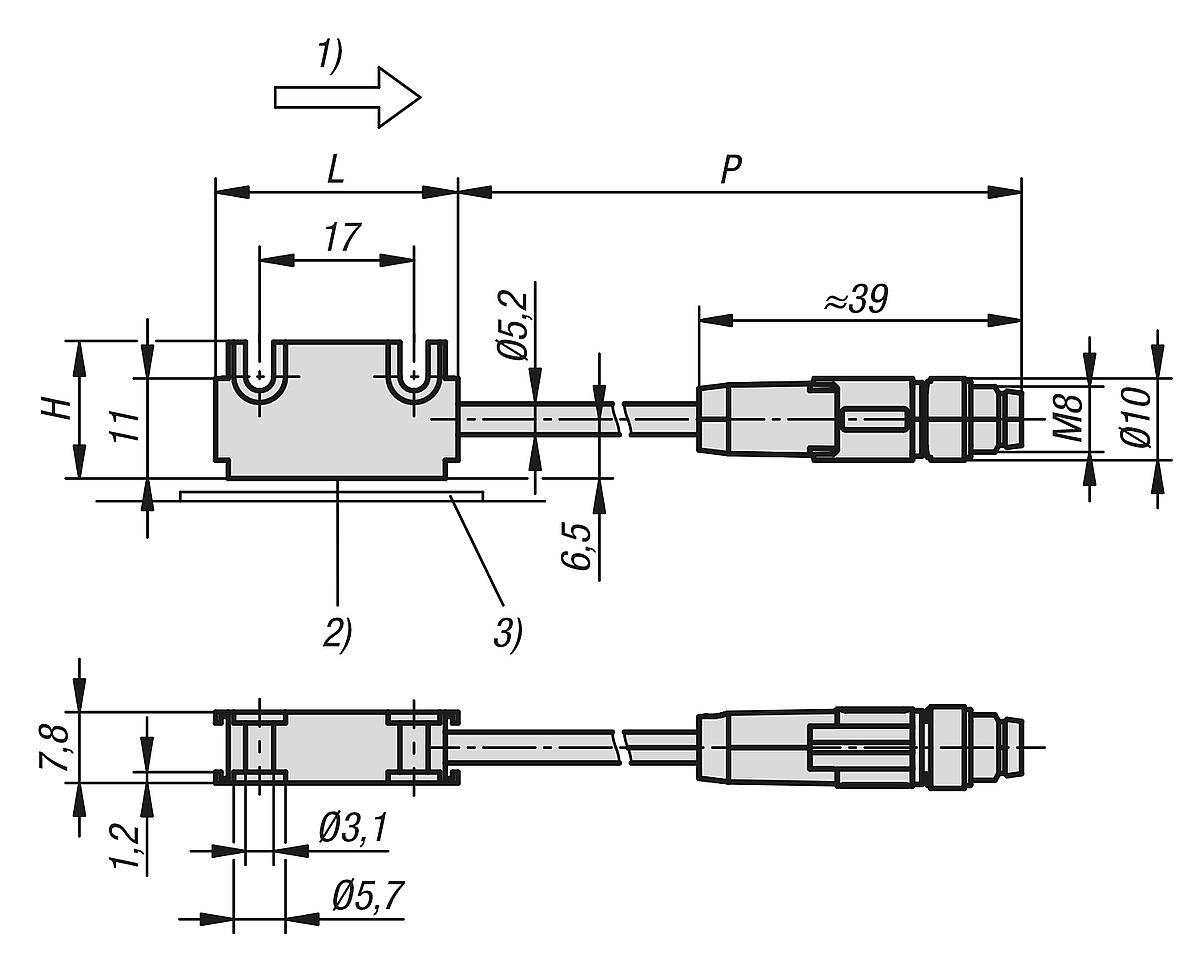

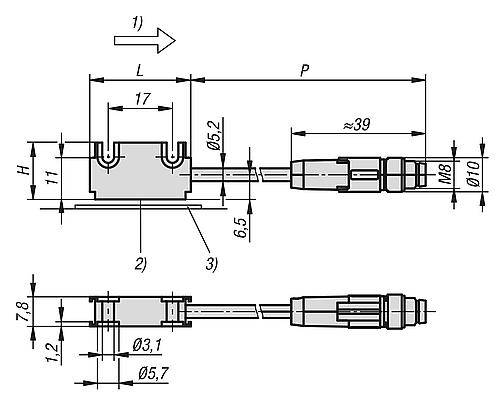

Werkstoff:Gehäuse Aluminium.Kabelmantel PUR. Ausführung:Kompakte Bauform von Sensor und Stecker.M8-Steckverbinder, 6-polig, 1x Stift (E15).Anschlusskabel 6-adrig ø 5,2 mm.Biegeradius Kabel >= 52 mm (dynamisch). Bestellbeispiel:K1658.010001 Hinweis:Arbeitet mit Magnetbändern.Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen. Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgt über die Folgeelektronik.Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.Steckbarer Anschluss an die Positionsanzeiger K1657. Temperaturbereich:- Umgebungstemperatur 060 °C- Lagertemperatur -1070 °C Montage:Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.A) Leseabstand Sensor/ Band 2 mmB) seitlicher Versatz ± 2 mmC) Fluchtungsfehler ± 3°D) Längsneigung ± 1°E) Seitenneigung ± 3° Zubehör:Positionsanzeiger K1657.Magnetbänder K1663. Beachten:Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf). Technische Daten:- Schutzart IP 67; EN 60529 (Sensorkopf)- Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27- Vibrationsfestigkeit 200 m/s², 50 Hz2 kHz; EN 60068-2-6 Zeichnungshinweis:1) Sinus vor Cosinus2) aktive Messfläche3) Magnetband
