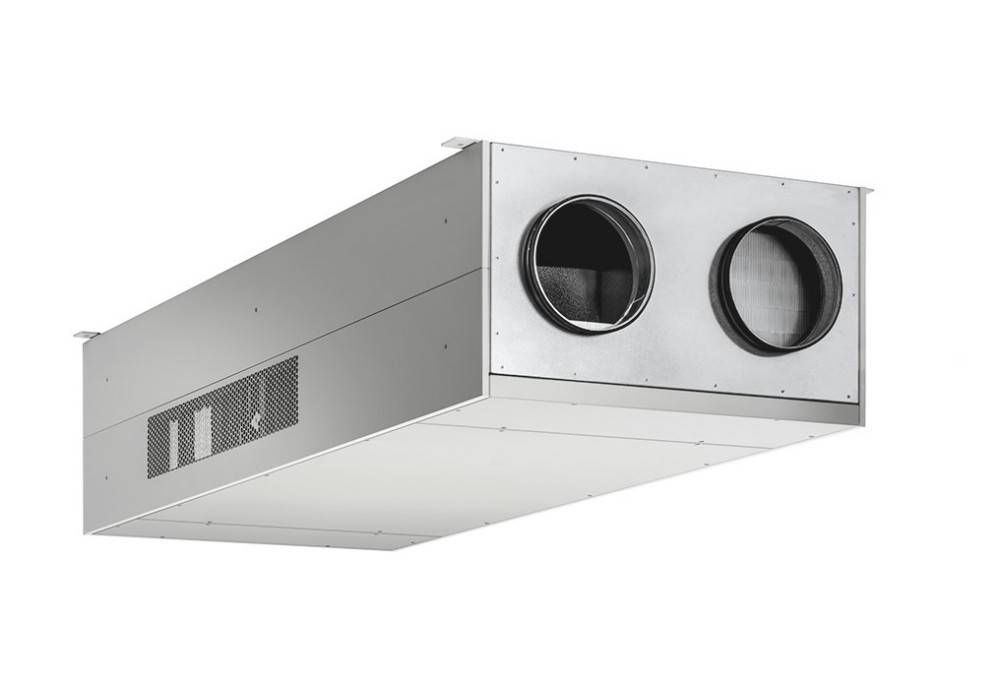

Maico Schullüftung geniovent.x600FRESUK

Maico Schullüftung geniovent.x600FRESUK

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:MaicoBezeichnung:Schullüftung 560cbm/h/freih.Typ:geniovent.x600FRESUKAufstellung Gerät:InnenaufstellungWerkstoff des Gehäuses:Stahl verkleidetMax. Luftvolumen bei 50 Pa:520 m³/hMax. Luftvolumen bei 100 Pa:460 m³/hMax. Luftvolumen bei 150 Pa:420 m³/hMax. Luftvolumen bei 200 Pa:355 m³/hMax. Luftvolumen bei 250 Pa:300 m³/hMax. Luftvolumen bei 300 Pa:240 m³/hMax. Luftvolumen bei 400 Pa:100 m³/hMax. Luftvolumen bei 500 Pa:0 m³/hLüftertyp:direktMotortyp:EC (elektronisch kommutiert)Wärmerückgewinnung über:sonstigeArt der Kühlbatterie:ohneArt der Heizbatterie:ohneChange-over-System:neinMit Bypass:jaZuluftfilter nach ISO 16890-12016:ISO ePM1Wirkungsgrad des Versorgungsfilters nach ISO 16890-12016:55 %Abluftfilter nach ISO 16890-12016:ISO ePM10Effizienz des Abluftfilters nach ISO 16890-12016:60 %Mit Kondensatablauf:neinFrostschutzschaltung:jaMit konstanter Druckregelung:neinMit konstanter Volumenstromregelung:jaAnschlussspannung:1x 230 V ACElektrischer Anschluss:AnschlussklemmenMit thermischem Schutz:jaLeistungsaufnahme:0,083 kWThermischer Ertrag:80,5 %Geeignet für elektronische Steuerung:jaGeeignet für Schwachstromregelung:neinMit Drehzahl-/Frequenzregelung:jaGeeignet für Traforegelung:neinNenndurchmesser Innenanschluss:250 mmNenndurchmesser Aussenanschluss:250 mmAnschluss:sonstigeSchutzart (IP):IP40Länge:831 mmBreite:2115 mmHöhe:482 mmMit Dachblech:neinMit Stützrahmen:nein
Maico Schullüftung geniovent.x600FRESUK: weitere Details
Ausführung - Mit Enthalpie-Wärmetauscher, Außen- und Fortluftanschlüsse rechts, kanalgeführt, Ausblas unten ohne beschichtete Paneele.Merkmale - Dezentrales RLT Gerät mit sehr hoher Wärmerückgewinnung für den Einsatz in Klassenräumen, Kindertagesstätten, Büros, Arztpraxen, Ladenlokalen, Besprechungsräumen und ähnlichem. - Das Gerät wird deckenhängend montiert und kann auch in abgehängten Decken teilintegriert werden. - Raumluftseitig kann das Gerät sowohl frei ausblasend und ansaugend als auch mit Zu- und Abluftanschlüssen versehen werden. - Zuluftgitter mit einstellbaren Luftleitlamellen sind bereits im Gerät integriert. - Die Öffnung der Abluft befindet sich seitlich links am Gerät. - Optional kann das Gerät mit einem Leitungssystem für die Zu- und/oder Abluft versehen werden. - Die integrierten automatisch verschließenden Klappen für Außen- und Fortluft schließen bei Stromausfall oder wenn das Gerät abgeschaltet wird. - Die großzügig dimensionierten Wärmetauscher sorgen mit ihrem Wirkungsgrad von bis zu ca. 95 % und dem sehr geringen internen Druckverlust für niedrigen Primärenergieverbrauch und hohe Energiegewinne.Gehäuse - Konstruktion angelehnt an die VDI 6022 / VDI 3803. - Hochwertiges, doppelwandiges Gehäuse aus verzinktem Stahlblech. - Die Dämmung beträgt 20-60 mm und besteht aus einer Kombination von Spezialschäumen der WLG 040. - Das Akustik-Dämmmaterial der Innendämmung ist aus normal entflammbarem Spezialschaum der Baustoffklasse B2 (DIN 4102-1). - Die Verkleidung des Gerätes besteht in den Sichtbereichen aus Design-Paneelen in der Farbe reinweiß glatt matt, ähnlich RAL 9010. - Mit der Spezial-Schiebeaufhängung (Langloch) können die Geräte direkt unter der Decke montiert werden.Enthalpie-Wärmetauscher - Enthalpie-Wärmetauscher mit virenundurchlässiger und antimikrobieller Membran zur 100%-igen Trennung des Abluft und Zuluftstromes. - Ermöglicht Wärme- und Feuchtetransport und verhindert gleichzeitig die Übertragung von Gasen, Verunreinigungen und Viruspartikeln. - Abwaschbarer Enthalpie-Wärmetauscher aus Kunststoff (PS). - Leistungsfähiger Kreuz-Gegenstrom-Enthalpie-Wärmeübertrager mit > 80 % Wärmebereitstellungsgrad nach DIN EN 13141-7 und zusätzlicher Feuchteübertragung bis ca. 66 % nach DIN EN 13141-7 mit spezieller Membran als Barriere für den Viren- und Bakterientransport. - 100% Trennung des Abluft- und Zuluftvolumenstromes. - Spezialzweischichtmembran mit einer mikroporösen Schicht und einer dichten, selektiven Polymerschicht. - Die dichte selektive Schicht ist gasundurchlässig und lässt ausschließlich die Absorption und den Transport von Wasserdampf zu. - Sämtliche Partikel, Viren und Bakterien werden ebenfalls von dieser Schicht zurückgehalten. - Die mikroporöse Schicht dient als Stützschicht für die aktive selektive Schicht. - Die mikroporöse Schicht besitzt Porenweiten zwischen 10 und 60 Nanometer und funktioniert somit ebenfalls als Barriere für den Viren- und Bakterientransport. - Die durchschnittliche Porenweite und Geometrie dieser mikroporösen Schicht ist kleiner als der durchschnittliche Durchmesser von 125 Nanometer von Viren - Der Enthalpie-Wärmetauscher kann einfach mit Wasser gereinigt werden. - Bei Einsatz des Enthalpie-Wärmetauschers muss keine Vorkehrung zum Vereisungsschutz getroffen werdenVentilatoren - Einseitig saugende hochenergieeffiziente Ventilatoren mit rückwärtsgekrümmtem 3D Laufrad aus faserverstärktem Kunststoff. - Elektronisch kommutierter (EC) Außenläufermotor mit integrierter Elektronik und Netzteil.Regelung - Serienmäßig integrierter CO2-Sensor in der Abluft ermöglicht einen intelligenten bedarfsgeführten Lüftungs-Betrieb. - Die Luftmenge wird stufenlos an die tatsächlichen Luftbedarf angepasst - dies ermöglicht einen max. effizienten Lüftungsgeräte-Betrieb. - Optionale externe Sensoren oder übergeordnete GLT-Anlage möglich. - Frostschutzfunktion in Abhängigkeit der Fortlufttemperatur über Vorheizregister (bei Geräten mit E Enthalpie-Wärmetauscher ist das Vorheizregister ein optionales Zubehör). - Alle geniovent.x- Geräte sind per APP und das browserbasierte WebTool mittels integrierter LAN-Schnittstelle ansteuerbar. - Die Geräte sind somit mobil oder von zu Hause aus bedienbar, z.B. Smartphone. - Liveberichte, Nutzerverwaltung, Ansteuern und Einstellen über Tablet, Laptop und PC. - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service. - Alle Geräte verfügen über mehrere Betriebsarten:
 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS) - Über die Zeitprogramme (Regel-u. Ferienzeitprogramm) können neben der Anwahl der Lüftungsstufen, Funktionen hinterlegt werden (z.B. Nachtkühlung, Spül-Betrieb, Bewegungsmelder-Betrieb), bzw. auch Zeiten für den bedarfsgeführten Betrieb (z.B. Sensor-Betrieb) ausgewählt werden. - Alle geniovent.x - Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste, energieoptimierte Frostschutz-Strategie. - Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. ungeregelte Pumpe oder Betriebs-, Störungs- und Filterwechselanzeige oder Vorheizregister oder Nachheizregister oder Aussenklappen oder Kühlung. - 2 Eingangskontakte (12V und 230V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen technischen Geräten oder Schaltstellen (z.B. Gerätefreigabe oder Digestorium-Betrieb)Steuerung - Stufenlose bedarfsgeführte Anpassung der Luftmengen. - 4 Temperatursensoren in der Außen-, Fort- und Zuluft und Abluft. - 1 CO2-Sensor im Abluftstutzen. - Bis zu 3 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) oder Taster-und Schaltkontakte (Bewegungsmelder, extern Start/Stop, Digestorium-Betrieb und Nachtkühlung und Spülbetrieb) anschließbar. - Eingänge für sicherheitstechnische Abschaltung über 12V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). - Diverse Ein-u. Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit anderen gebäudetechnischen Geräten.Bedienteil RB-ZF4 - Als einfaches Bedienteil im Lieferumfang. - Schalten der Lüftungsstufen, Wartungsanzeige, Störungsmeldungen.Touchscreen-Bedienteil RLS T1 SYS, optional - Touchscreen-Bedienteil für geniovent.x-Geräte mit Regelung. - Graphisches Farb-TFT-Display mit hoher Auflösung und benutzerfreundlicher intuitiver Menüführung. - Zur Bedienung und zur Konfiguration von verschiedenen Zeitprogrammen, Betriebsarten, Lüftungsstufen, automatischer Nachtkühlung, Spülbetrieb, etc. sowie zur Anzeige von Statusinformationen und Alarmmeldungen. - Integrierter Raumtemperatursensor. - Mehrgerätefähig: bis zu 10 verschiedene geniovent.x-Geräte sind mit der Regelung ansteuerbar. - Updatefähig.Modbus - Integrierte MODBUS-Schnittstelle(TCP/IP und RTU) ermöglicht eine Integration in die Gebäudeleittechnik.BACnet - Integrierte BACnet-Schnittstelle(TCP/IP) ermöglicht eine Integration in die Gebäudeleittechnik.EnOcean - Optionales EnOcean-Steckmodul E-SM für das Einbinden des Lüftungsgerätes in die EnOcean-Welt www.enocean-alliance.org. In Verbindung mit dem Touchscreen-Bedienteil RLS T1 SYS nicht möglich!KNX - Optionales KNX-Steckmodul K-SM ermöglicht ein Anschluss an die Gebäudeleittechnik, www.knx.org.Zusatzplatine ZP 1 - Optionale Zusatzplatine ZP 1 zur Ansteuerung von z.B. einem zweiten Heizregister im Lüftungsgerät geniovent.x, 3-Wege-Klappe oder geregelter Pumpe oder Luftklappe einer Zonenregelung.Artikel:geniovent.x 600 F R-E-SU-K - Fördervolumen: 150 m3/h / 560 m3/h - SFP-Wert: 0,21 W/(m3/h) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 83 W - Stand-By-Leistungsaufnahme: < 1 W - IMax: 14 A - Schutzart: IP 40 - Einbauort: innen - Material: Stahlblech, verzinkt - Material Gehäuse: Stahlblech, verzinkt - Material Wärmetauscher: Kunststoff - Material Innenverkleidung: Melaminharzschaumstoff mit Vlies - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 200 kg - Gewicht mit Verpackung: 235 kg - Filterklasse: ISO ePM1 55% (F7) / ISO ePM10 60% (M5) - Anschlussdurchmesser: 250 mm - Anschlussdurchmesser Kondensatablauf: 7 mm (innen), 10 mm (außen) - Breite: 2100 mm - Höhe: 482 mm - Tiefe: 800 mm - Breite mit Verpackung: 2250 mm - Höhe mit Verpackung: 950 mm - Tiefe mit Verpackung: 950 mm - Wärmebereitstellungsgrad: 80,5 % - Wärmetauscherbauart: Enthalpie - Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 69 % - Bypass: ja - Vorheizregister: optional - Nachheizregister: optional - Enthalpie-Wärmetauscher: ja - Frostschutzschaltung: ja - Filterüberwachung: zeitgesteuert - CO2-Regelung (optional): integriert - Rauchgasschalter: optional - Luftqualitätsregelung (optional): VOC-Sensor für geniovent.x - Außenluftklappen, autom. schließend: integriert - Anwesenheitssensor: Bewegungssensor PIR optional - KNX-Anbindung (optional): K-SM - MODBUS-Schnittstelle: integriert - BACnet-Schnittstelle: integriert - Ethernet-Schnittstelle: integriert - Bedienteil im Lieferumfang: RB-ZF4 - Bedienteil (optional): RLS T1 SYS - Funkintegration EnOcean (optional): E-SM - Schalldruckpegel: 35 dB(A) / bei 0,7 * Vmax und je 20 Pa Druckverlust AUL und FOL, bei einer Raumdämpfung von ca. 11 dB EAN: 4012799412519

Geliefert wird: Maico Schullüftung 560cbm/h/freih. geniovent.x600FRESUK, Verpackungseinheit: 1 Stk., EAN: 4012799412519
