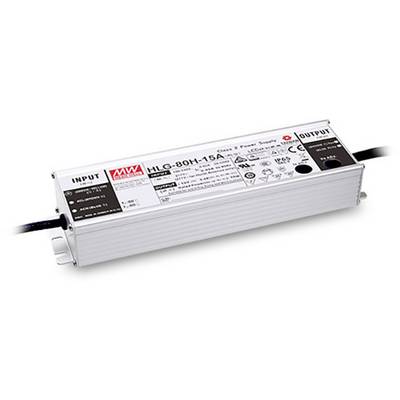

MEAN WELL HLG-80H-24AB LED-Treiber Konstantspannung 81.6 W 2.04 - 3.4 A 22 - 27 V/DC dimmbar, 3 in 1 Dimmer Funktion, ei
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradHighlights & Details
LED-Schaltnetzteil für Innen- und Außenanwendungen
- Konstantspannung
- unabhängiges Betriebsgerät
- Weitbereichseingang
- Metallgehäuse
- Überlastschutz durch Strombegrenzung, auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- geeignet für LED-Beleuchtungsanwendungen
- SELV Konform
- Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere
- EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere
- IP65, Ausgangsspannung und Strombegrenzung über internes Potentiometer einstellbar, Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (1...10V DC, PWM, 100k Ohm Potentiometer)
Technische Daten
- Produkt-Art
LED-Treiber
- Ausführung
Konstantspannung
- Abm.
(L x B x H) 195.6 x 61.5 x 36.8 mm
- Herstellerfarbe
Metall
- Ausgangsspannung (max.)
27 V/DC
- Ausgangsspannung (min.)
22 V/DC
- Prüfzeichen
MM, SELV, UL, TÜV, CB
- Ausgangsstrom (max.)
3.4 A
- Ausgangsstrom (max.) - gerundet
3.4 A
- Betriebsspannung
230 V/AC
115 V/AC
- LED-Treiber-Besonderheiten
dimmbar
3 in 1 Dimmer Funktion
einstellbar
PFC-Schaltkreis
Outdoor
Überlastschutz
Überspannung
Montage auf entflammbaren Oberflächen
Möbelzulassung
IP65
- Anschluss
Kabel, offenes Ende
- Leistung (max.)
81.6 W
- Anzahl Ausgänge
1 x
- Anzahl Eingänge
1 x
- Ausgangsstrom (min.)
2.04 A
- Eingangsspannung (max.)
305 V/AC
431 V/DC
- Eingangsspannung (min.)
90 V/AC
127 V/DC
- Gewicht
840 g
- Leistungsbereich
81.6 W (max)
- Typ
getaktet
- Breite
61.5 mm
- Höhe
36.8 mm
- Länge
195.6 mm
- Max. Temperatur
+80 °C
- Min. Temperatur
-40 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2113481 MEAN WELL HLG-80H-24AB LED-Treiber Konstantspannung 81.6 W 2.04 - 3.4 A 22 - 27 V/DC dimmbar, 3 in 1 Dimmer Funktion, ei
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2113481 MEAN WELL HLG-80H-24AB LED-Treiber Konstantspannung 81.6 W 2.04 - 3.4 A 22 - 27 V/DC dimmbar, 3 in 1 Dimmer Funktion, ei
Garantiebedingungen
Garantiebedingungen 2113481 MEAN WELL HLG-80H-24AB LED-Treiber Konstantspannung 81.6 W 2.04 - 3.4 A 22 - 27 V/DC dimmbar, 3 in 1 Dimmer Funktion, ei
Beschreibung
LED Netzteil, Metallgehäuse, Leistung 80W, Eingangsspannung 90-305V AC,130-430V DC. Konstantspannungsausgang 24V. IP65, 3in1 Dimmung (Widerstand, PWM, 1-10VDC), Ausgangsspannung und Strombegrenzung über internes Potentiometer einstellbar, Überlastungsschutz, Kurzschlusssschutz, Übertemperaturschutz.
Ausführung
- Konstantspannung
- Weitbereichseingang
- Metallgehäuse
- Überlastschutz durch Strombegrenzung, auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur
- eingebauter PFC-Schaltkreis
- SELV Konform
- Sicherheitsnormen: EN61347-1, EN61347-2-13 und weitere
- EMV Normen: EN55015, EN61000-3-2 Class C, EN61000-3-3, EN61547 und weitere
- IP65, Ausgangsspannung und Strombegrenzung über internes Potentiometer einstellbar, Dimmung über ausgeführte Steuerleitung, 3 in 1 Dimmfunktion (1...10V DC, PWM, 100k Ohm Potentiometer)
Hinweise
Wichtige Information!
Bitte dimensionieren Sie Ihren LED-Treiber/LED-Trafo nicht zu klein!
Wählen Sie einen LED-Treiber/LED-Trafo, welcher etwa 1/3 mehr Leistung (Watt) hat.
Entscheidend für die Belastung des LED-Treibers ist nicht die Watt- Angabe des LED-Herstellers sondern die tatsächliche Stromaufnahme (Ampere) der LED.
Es muss berücksichtigt werden, dass der Einschaltstrom wesentlich höher ausfällt.
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
