MegaSat HD 7 Combo V2 SAT Antenne

Professionelles Kombi-Messgerät für maximale Flexibilität

Das HD 7 Combo V2 ist ein leistungsstarkes Universal-Messgerät für Satellit, Kabel, Terrestrik, IPTV und optische Signale. Entwickelt für professionelle Anwender, vereint es präzise Messtechnik, brillante Darstellung und vielseitige Einsatzmöglichkeiten in einem kompakten Aluminiumgehäuse.

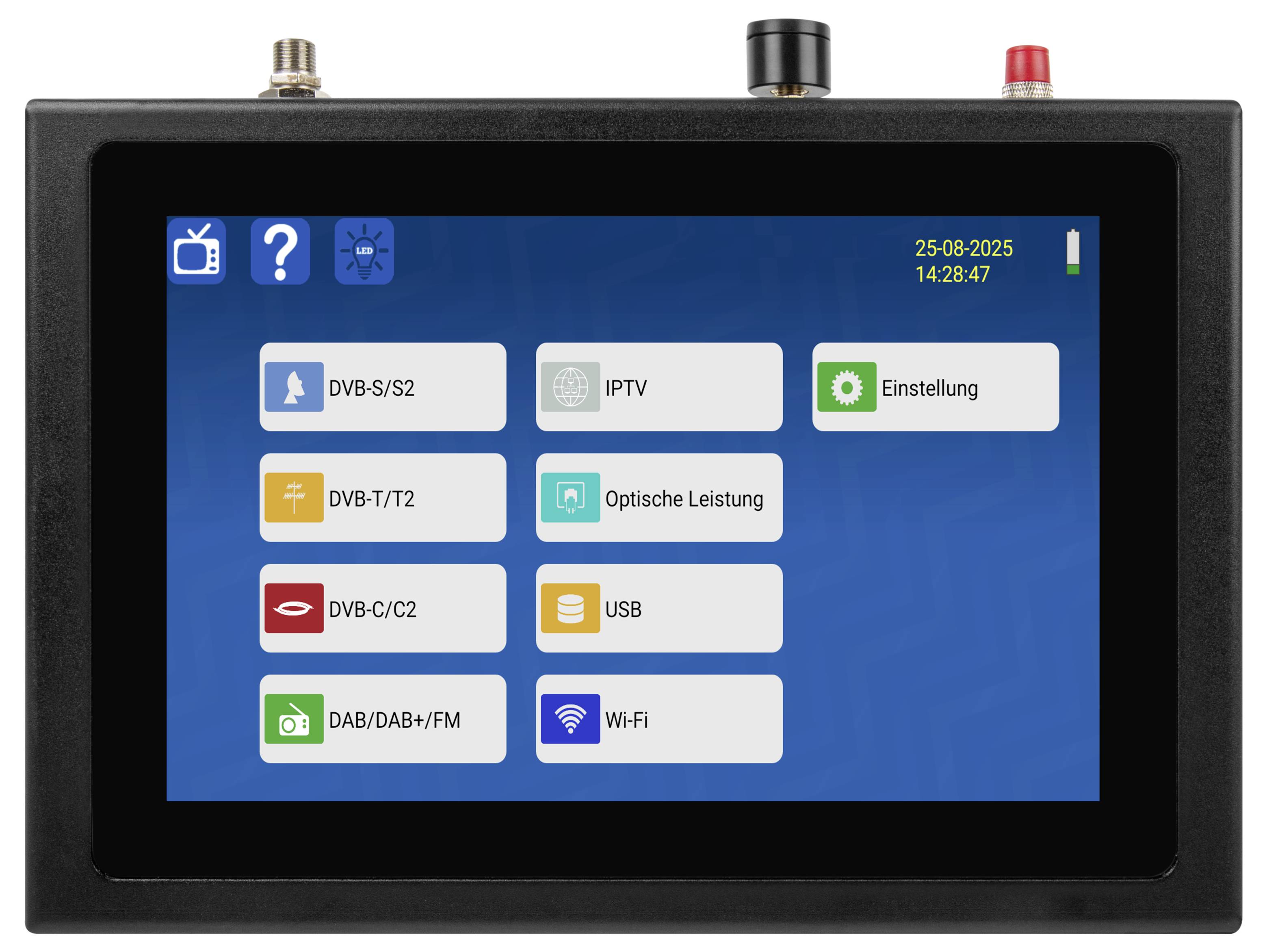

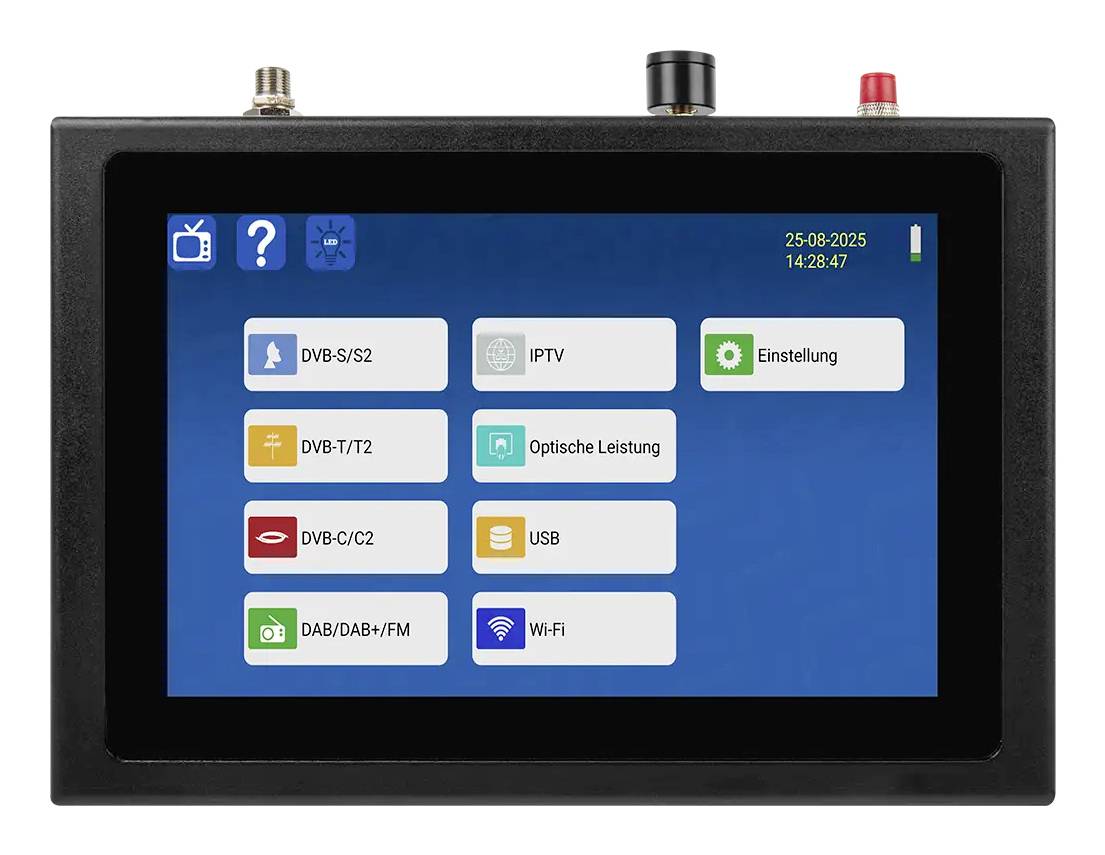

Brillantes 8,9″ Touchdisplay & 4K-Videoausgabe
Das hochauflösende 8,9″ WQXGA-Touchdisplay (2560 × 1600 Pixel) sorgt für eine gestochen scharfe Darstellung aller Messwerte und Menüs. Zusätzlich ermöglicht die 4K-Videoausgabe mit bis zu 60 fps eine realistische Prüfung hochauflösender Inhalte.

Alle Übertragungsstandards in einem Gerät
Ob DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN oder optische Signale – das HD 7 Combo V2 deckt sämtliche gängigen Empfangsarten ab und eignet sich ideal für Installation, Wartung und Fehlersuche.

Präzise Echtzeit-Analyse für perfekte Ausrichtung
Die integrierte Echtzeit-Spektrumanalyse mit bis zu 10 fps liefert exakte Messergebnisse wie MER, dBµV, VBER, CBER oder LBER. Funktionen wie Konstellationsdiagramm, Transponderkontrolle, NIT-Analyse sowie Azimut- und Elevationsberechnung ermöglichen eine schnelle und zuverlässige Signalausrichtung.

IPTV, WiFi-Analyse & Live-TV
Neben klassischen Empfangswegen lassen sich IPTV-Streams direkt testen und wiedergeben. Ergänzt wird dies durch eine umfassende WiFi-Analyse und Live-TV-Wiedergabe für maximale Flexibilität bei modernen Installationen.

Robust, mobil & ausdauernd
Das stabile Aluminiumgehäuse schützt die Technik im täglichen Einsatz. Der leistungsstarke 7,4 V / 5000 mAh Li-Ion-Akku mit Schnellladefunktion sorgt für lange Laufzeiten. Praktische Extras wie integrierte LED-Taschenlampe, Lautsprecher, USB-Schnittstelle für Updates und Datenexport sowie ein mehrsprachiges OSD runden das Gesamtpaket ab.

Allgemeine Daten
8,9″ (22,6 cm) WQXGA Touchscreen-Farbdisplay (2560 × 1600)
Videoausgabe bis 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
Empfang & Messung: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN und Optisch
Live-TV-Wiedergabe
Echtzeit-Spektrumanalyse (10 fps) (MER, dBµV, VBER, CBER, LBER Anzeige)
LED-Taschenlampe integriert
USB-Anschluss für Firmware-Updates & Datenexport
Integrierter Lautsprecher
Daten- und Senderlisten speicherbar
Mehrsprachiges OSD (≥ 12 Sprachen)
Aluminiumgehäuse, kompakte Bauweise
Akku: Li-Ion 7,4 V / 5000 mAh (Schnellladefähig)
Stromversorgung: AC 100 – 240 V, DC 12 V / 2 A

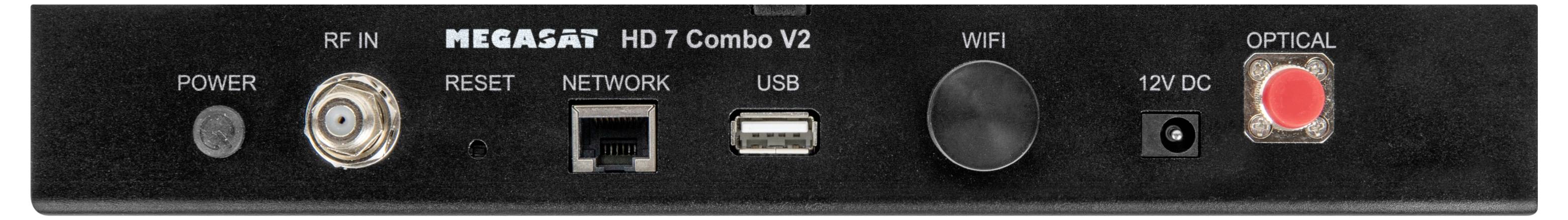

Anschlüsse
1 × USB-Anschluss
1 × Optischer Anschluss
1 × RF-/F-Anschluss
1 × 12 V DC Eingang
1 × RJ45 (LAN)
1 × WLAN (integriert)

DVB-S / -S2
Frequenzbereich: 950 – 2150 MHz
Eingangspegel: 35 – 120 dBµV
Symbolrate: 1 – 45 Msym/s
Konstellation: QPSK, 8PSK
FEC: 1/2 bis 9/10
MER: 0 – 20 dB
DiSEqC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
Unicable I & II (EN50494 / EN50607)
Spektrum & Konstellation
NIT-Analyse, Transponderkontrolle
LNB-Kurzschlussanzeige & Schutz
LNB-Speisespannung: 13/18 V, max. 300 – 400 mA
Kompass / Azimut- & Elevationsberechnung

DVB-T / -T2 / -C / -C2
Frequenzbereich: 42 – 1005 MHz
Eingangspegel: 30 – 120 dBµV
Bandbreiten: 1,7 / 5 / 6 / 7 / 8 MHz
Konstellation: QPSK, 16QAM, 64QAM, 256QAM, bis 4096QAM (C2)
FEC: 1/2 bis 9/10
MER: 5 – 40 dB
Spektrum- & Tilt-Anzeige
Auto- und manueller Suchlauf
Echos-Monitor (DVB-T/-T2)
DC/AC-Messfunktion (DVB-C)

DAB / DAB+
Signal-Messung & Spektrumanzeige
Wiedergabe von DAB/DAB+-Programmen
Messwerte: dBµV, SNR, CNR, ACQ, EID

FM
FM-Signalprüfung (inkl. Richtwerte für analoge Signale)
FM-Programmwiedergabe
Pegelanzeige in %
Optischer Eingang
Wellenlängenbereich: 860 – 1610 nm
Eingangsbereich: –50 dBm bis +20 dBm
Digitale & optische Leistungsanzeige

Logistische Daten
Abmessungen: 255 × 175 × 36 mm (ohne Anschlüsse) (B/H/T)
Gewicht: 1184 g
