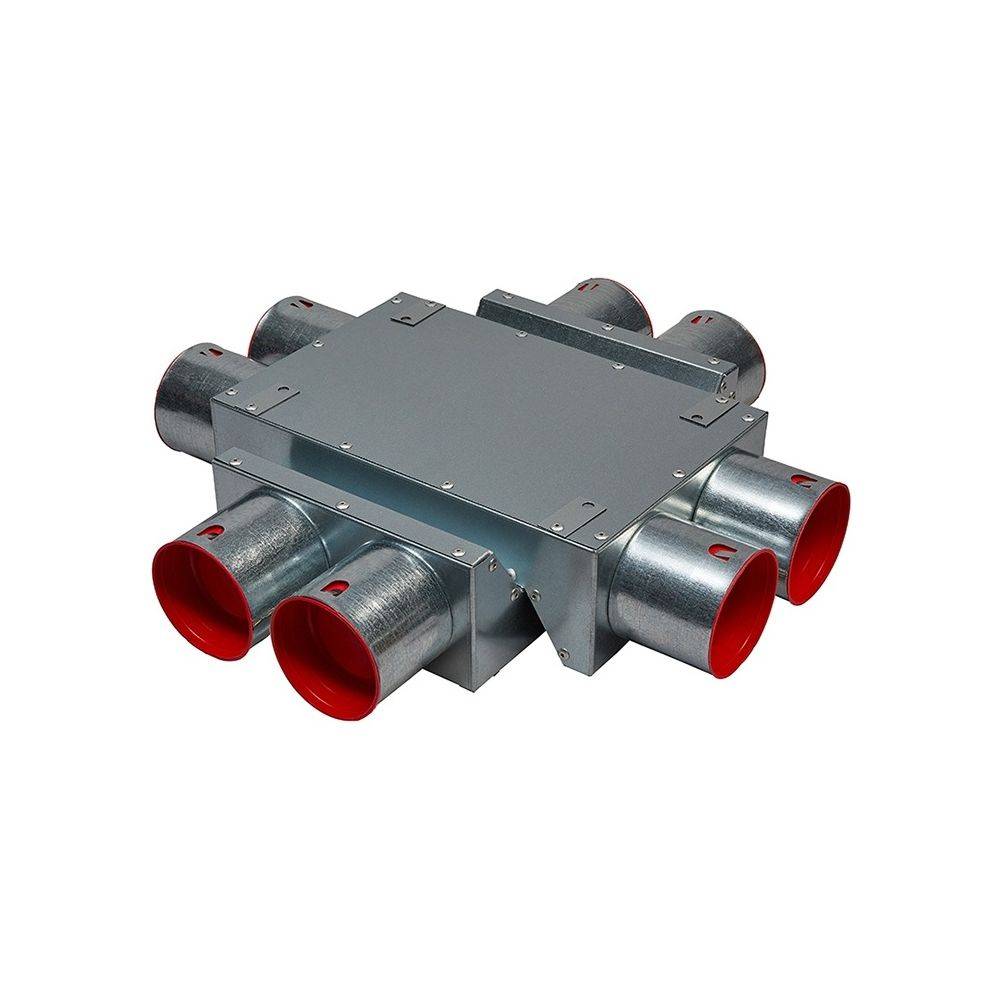

Meltem Kreuzungsstück M-WRG-II KS/75, mit 8x Flexrohranschluss 75mm inkl. Dichtring DN 75

Kreuzungsstück 75 mm
Das Kreuzungsstück ermöglicht das
Kreuzen der Flexrohre im Deckenbereich,
mit 8 Flexrohranschlüssen 75 mm ausge-
stattet, für die Montage Kanalanschluss
mit Flexrohrsystem, der Einbau des
Kreuzungsstücks kann in Filigran-,
Ortbeton- oder abgehängte Decken
erfolgen, flacher Aufbau, Ober- und
Unterteil verklebt und mit Befesti-
gungslaschen versehen, Clips zur
Fixierung der Flexrohre, Verschluss-
kappen für die Rohrstutzen und 8 Stück
Flexrohr-Dichtring DN 75 sind im
Lieferumfang enthalten
Material Kasten:
beidseitig verzinktes Stahlblech
Blechdicke Kasten (in mm): 0,7
Blechdicke Rohrstutzen (in mm): 0,5
Klebeeinlage: Transfer-Klebeband
Klebstoffdicke (in mm): 0,13
Material Verschlusskappe: PE-LLD
Material Flexrohr-Dichtring:
Gummimischung EPDM 60
Rohrstutzen Ober-/Unterteil:
Je 4 x D 75 mm, 70 mm Länge
Gewicht (in kg, ohne Verp.):
2,6
Abmessungen (B/H/T in mm,
mit Rohrstutzen):
440 x 98 x 440
Typ: M-WRG-II KS/75
Artikelnummer: 200253
Fabrikat: Meltem, Alling
Hinweis:
Hinsichtlich der zulässigen Luft-
geschwindigkeit in Luftleitungen sind
die Anforderungen der DIN 1946-6
zu beachten.
