Name: Mentor 1316.2001 Hohllichtleiter Flexibel Panelmontage, Presspassung
Brand: Mentor
SKU: 183638
Availability: InStock

Ein schwarzes Kunststoffteil, ein weißes Rohr und eine weiße Kappe liegen nebeneinander auf einem weißen Hintergrund.

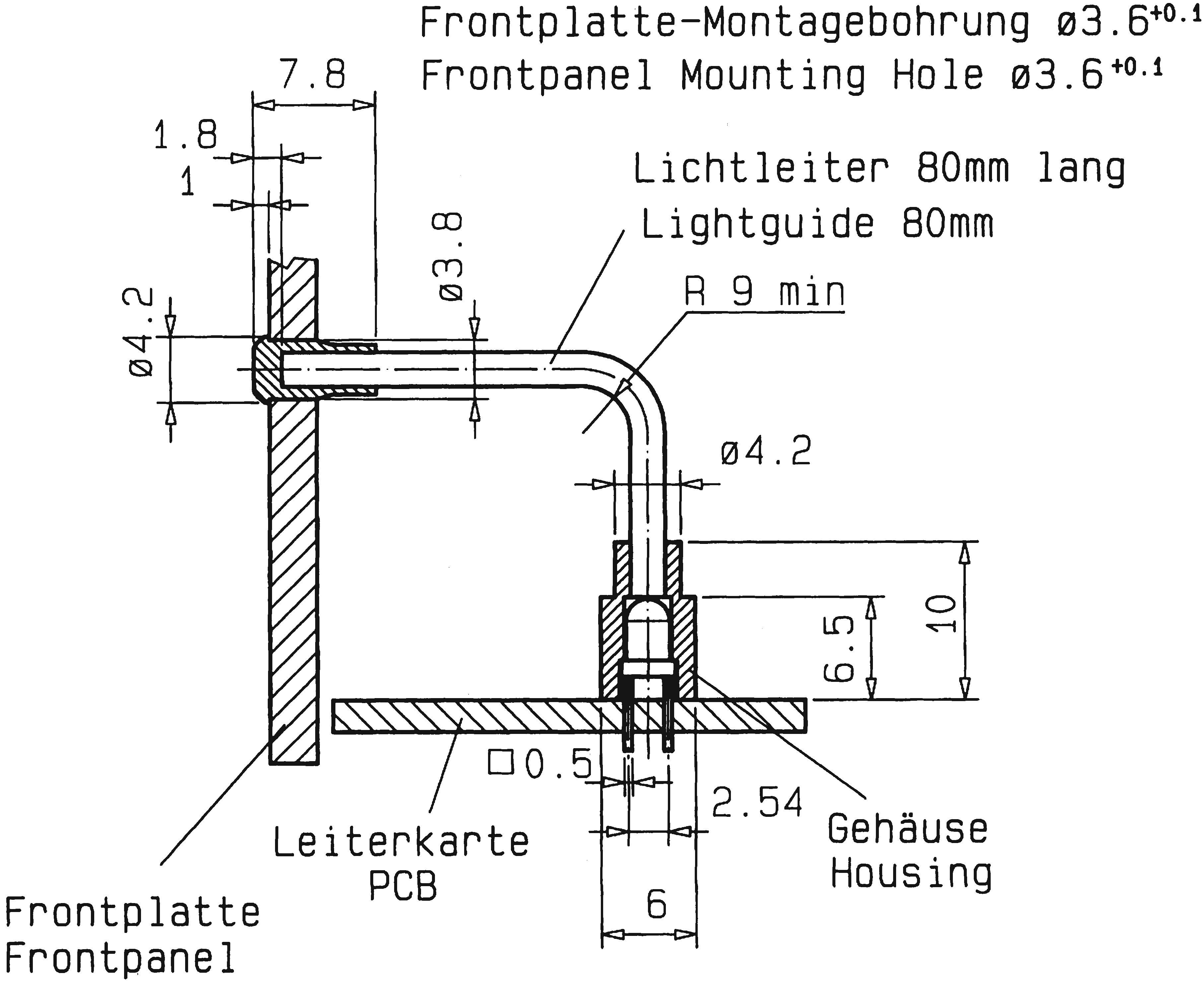

Technische Zeichnung eines Lichtleitersystems zeigt Abmessungen und Montagelöcher. Enthält Maßeinheiten in mm und spezifische Anweisungen.

1/2

Abbildung ähnlich

Produkt-Art

Hohllichtleiter

Montageart

Panelmontage

Presspassung

Breite

6 mm

Höhe

6 mm

Länge

80 mm

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

42 Stück

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (2,79 € / Stück)

2,79 €

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Flexibles Lichtleiter-System mit THT-LEDs

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: 1316.2001

Produkt-Art: Hohllichtleiter

Montageart: Panelmontage
Presspassung

Hersteller: Mentor

Konfiguration: 1 x 1

Ausführung: Flexibel

Linsenform: Rund

Herstellerfarbe: Transparent

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): +85 °C

Linsengröße, Ø: 4.2 mm

Breite: 6 mm

Höhe: 6 mm

Länge: 80 mm

Abm.: (L x B x H) 80 x 6 x 6 mm

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 183638 Mentor 1316.2001 Hohllichtleiter Flexibel Panelmontage, Presspassung

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 183638 Mentor 1316.2001 Hohllichtleiter Flexibel Panelmontage, Presspassung

Beschreibung

Das System beinhaltet eine stehende Lichtleiteraufnahme in Zusammenhang mit einer roten THT-LED für eine Durchlass-Spannung von 2 - 2,6 V bei einem Strom von 40 mA. Zugehörig ist ein 2000 µm Lichtleiter sowie eine Linse, die in der Frontplatte mit einem Klemmsitz den Abschluss bildet.
