Metrix OX 9304 Digital-Oszilloskop 300 MHz 4-Kanal 2.5 GSa/s 100 kpts 12 Bit Digital-Speicher (DSO), Handgerät, Multimet

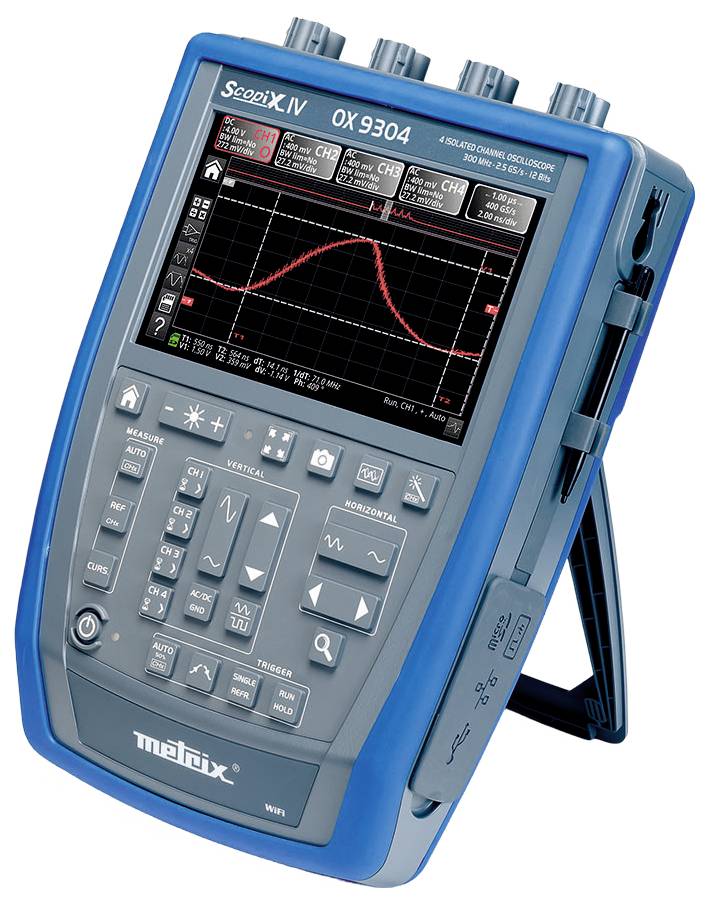

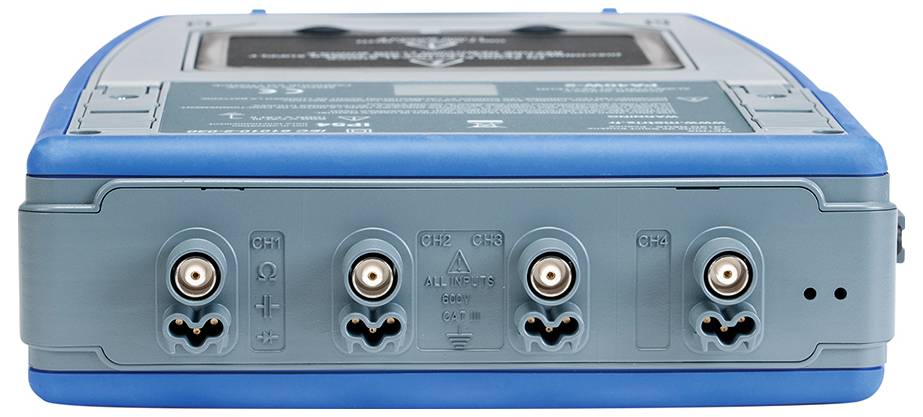

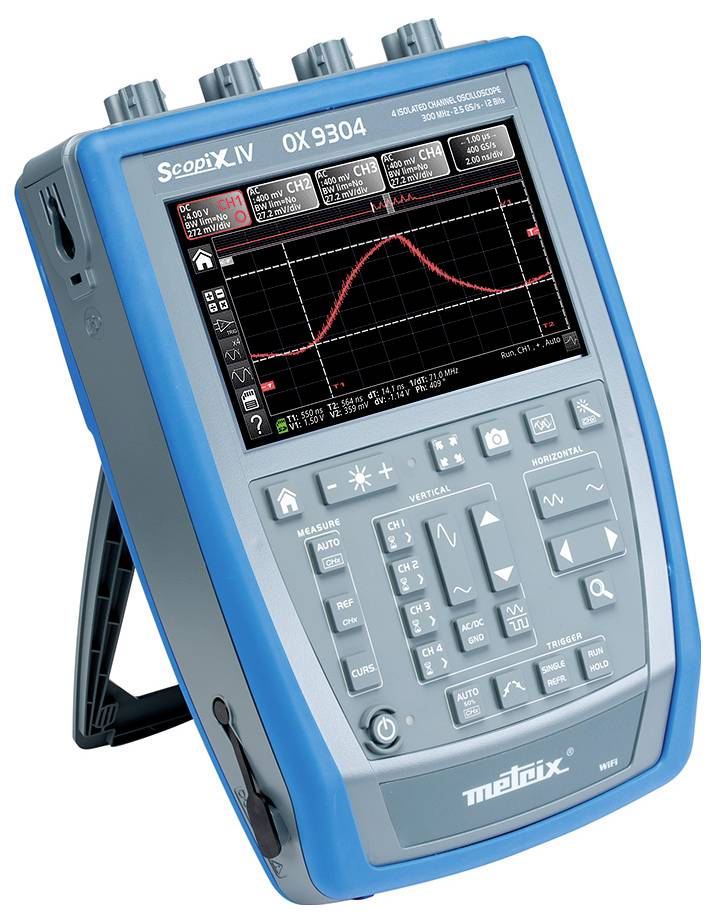

Das OX 9304 ist ein tragbares, netzunabhängiges Digitaloszilloskop der Serie SCOPIX IV der Generation Tablet-Icons mit 4 völlig isolierten Kanälen bis 600 V und mit 300 MHz Bandbreite. Die Speichertiefe in jedem Kanal beträgt 100 KPunkte, so dass auch sehr lange Signalaufzeichnungen möglich sind.
Bedienkomfort

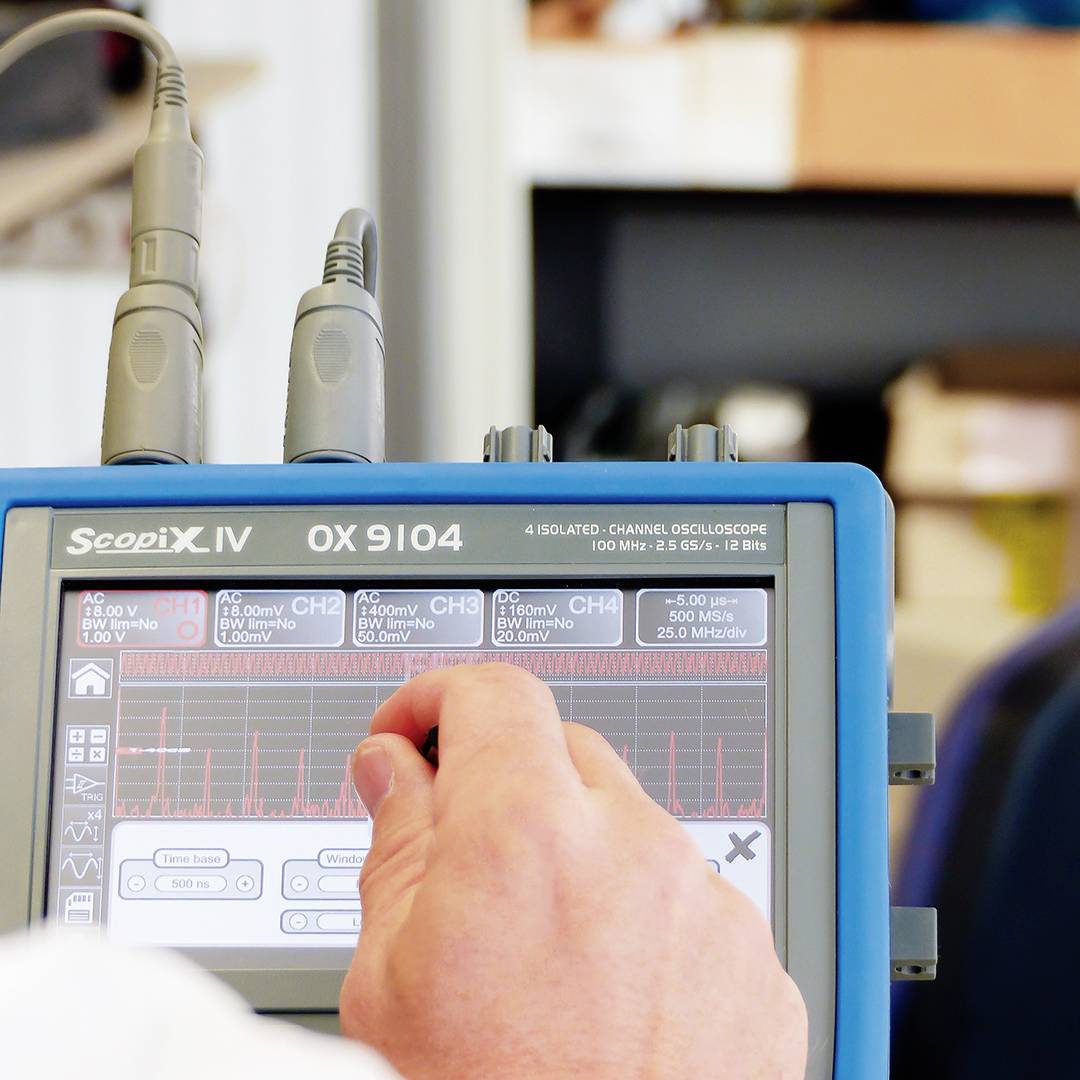

Der 7" WVGA TFT-Farb-Touchscreen ist auf schwarzem Hintergrund beleuchtet und garantiert beste Ablesbarkeit. Die Bedien-Menüs sind in 13 Sprachen verfügbar und das Tastenfeld sowie das Gehäuse-Design des SCOPIX IV sind auf optimalen Bedienkomfort ausgelegt.
Funktionsumfang
Das Vierkanal-Digitaloszilloskop OX 9304 mit 300 MHz verfügt wie die ganze SCOPIX IV-Serie über einen beeindruckenden Funktionsumfang bei geringstem Platzbedarf. Der 12-Bit-A/D-Wandler gewährleistet eine Vertikalauflösung von 0,025 %.
Neben seinen fortschrittlichen Triggerfunktionen (Impulsbreite, Ereigniszählung, Delay) bieten die SCOPIX IV 20 automatische Messungen pro Kanal sowie Cursor-Messungen für eine umfassende Signalanalyse.
Das Oszilloskop verfügt über Standard- und erweiterte MATH-Funktionen mit denen sich für jede Kurve eine mathematische Funktion festlegen lässt, sowie über eine Skalierung in der Vertikalachse in der jeweiligen physikalischen Maßeinheit.
Dank der gleichzeitigen FFT-Analysefunktion in Echtzeit für beide Wellenformen, zusammen mit einer qualitativen Oberschwingungsanalyse, lassen sich die Signalverzerrung, die Impuls-Ansprechzeit und Rauschquellen in Logik-Schaltkreisen schnell und einfach bestimmen, so dass die Fehlersuche genau und effizient ist.

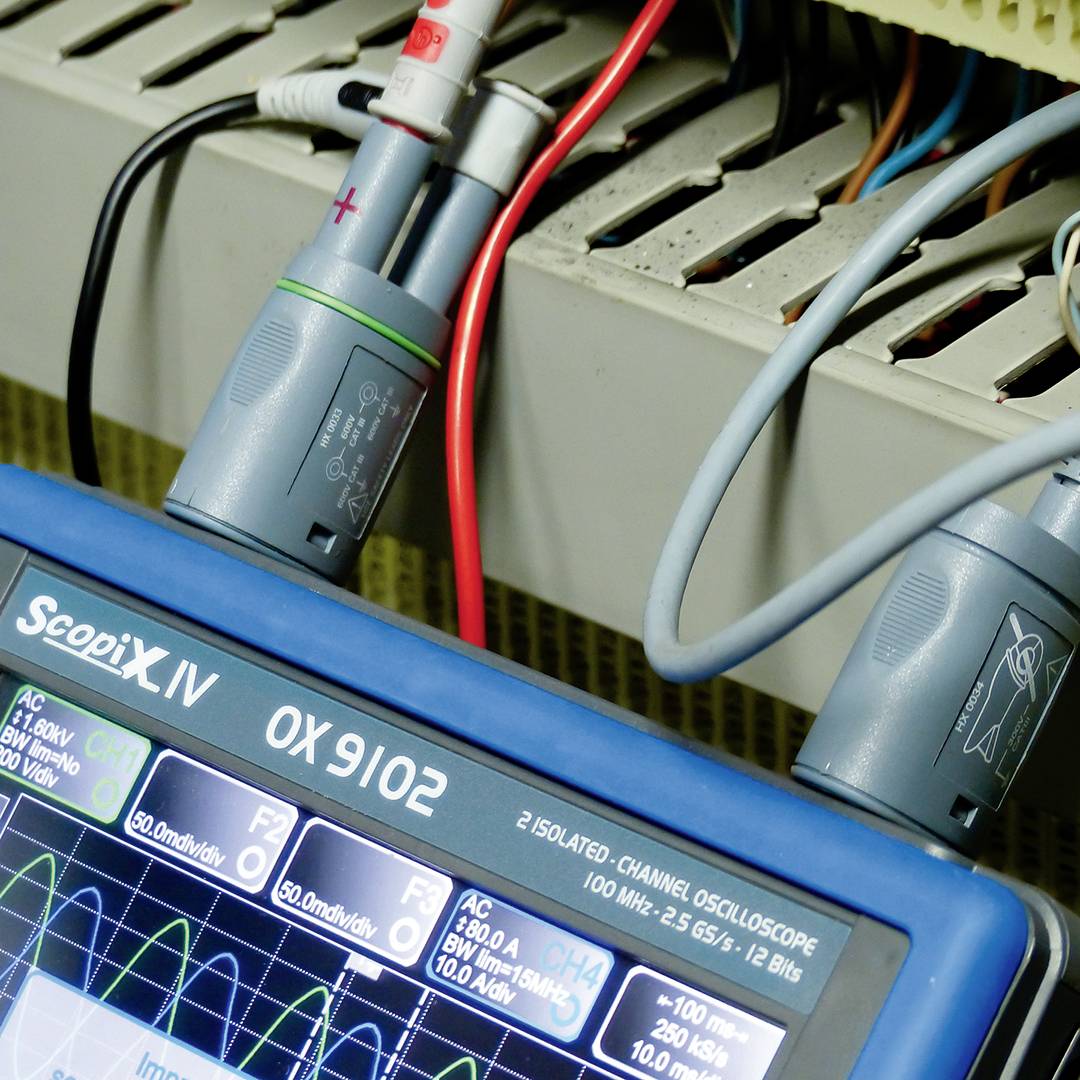

Mit dem mehrkanaligen digitalen TRMS-Multimeter lassen sich bis 200 kHz mit 8000 Digits Amplituden, Widerstände, Durchgang, Kapazität, Frequenz und Temperaturen messen, ohne die PROBIX-Sonden umstecken zu müssen. Auch Bauteiletests sind möglich. Im Multimeter-Betrieb ist auch die Recorder- bzw. Datenlogger-Funktion verfügbar. Mit ihr sind automatische grafische Aufzeichnungen von Signalen mit Datum und Uhrzeit möglich (N Dateien mit jeweils 100 000 Messwerten mit einem Erfassungstakt von 0,2 Sekunden).
Im Multimeter-Modus sind auch Leistungsmessungen möglich für Wirk-, Schein- und Blindleistung sowie für den Leistungsfaktor in Einphasen- und in Drehstromnetzen.
Der mehrkanalige Oberschwingungsanalysator ermittelt für Grundfrequenzen im Bereich von 40 bis 450 Hz die Oberschwingungen in den ersten 63 Rängen.
In jeder Betriebsart sind Bildschirmkopien im *.jpg-Format möglich, sowie der Bildschirmausdruck oder der Ausdruck von gespeicherten Daten auf Netzwerkdruckern. Wartungs- und Prüfarbeiten werden dadurch besonders vereinfacht.
Für weitere Analysen der Messdaten ist das Oszilloskop optimal vernetzbar: leitungsgebunden über Ethernet oder drahtlos über WiFi, sowie über USB oder µSD-Karte.
