Metz Connect PTi-C12 24 V AC/DC 11050108 Signalwandler 1 St. kaufen

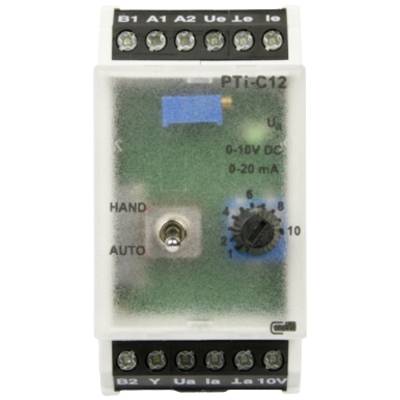

Ein elektrisches Steuergerät mit Schalter und Drehregler, markiert mit 'Hand' und 'Auto'. Es zeigt Skalen für '0-10V DC' und '0-20 mA'.

Produkt-Art

Signalwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

10 V

Typ

PTi-C12 24 V AC/DC

Abm.

(L x B x H) 60 x 35 x 69.30 mm

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

3 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (53,77 € / Stück)

53,77 €

zzgl. MwSt.

nur 7,50 €

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PTi-C12 24 V AC/DC

Analog-Digital-Wandler,Analogtrenner,Konverter,Messumformer,Messwertumformer,Normsignalumformer,Normsignalwandler,Strommessumformer,Strommessumsetzer,Trennwandler

Technische Daten

Anschlussart Primärseite: sonstigeAnschlussart Sekundärseite: sonstigeBidirektional: neinÜberstromschutz: jaGalvanische Trennung: passivVerpackungseinheit: 1 StückMaße (cm): 75 × 40 × 80Bruttogewicht: 0,089 kg, Nettogewicht: 0,076 kgECLASS 7: Strommessumformer (27210123)

Typ: PTi-C12 24 V AC/DC

Produkt-Art: Signalwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 10 V

Abm.: (L x B x H) 60 x 35 x 69.30 mm

Ausgangssignal (Spannung): 0 - 10 V/DC

Ausgangssignal (Strom): 0 - 20 mA

Betriebsspannungsbereich: 24, 24 V/AC, V/DC (max)

Betriebsspannung max.: 24 V/AC
24 V/DC

Bürde: 500 Ω

Eingangssignal (Spannung): 0 - 10 V/DC

Eingangssignal (Strom): 0 - 20 mA

Inhalt: 1 St.

Breite: 35 mm

Höhe: 69.30 mm

Länge: 60 mm

Stromaufnahme: AC: 200 mA; DC: 110 mA

Max. Umgebungstemperatur: +70 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung (num.): 24 V/AC
24 V/DC

Querschnitt starr (max.): 2.5 mm²

Querschnitt starr (min.): 0.34 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3164619 Metz Connect PTi-C12 24 V AC/DC 11050108 Signalwandler 1 St.

Beschreibung

Der Potentialtrenner / Signalwandler dient zur Trennung von analogen Signalen im Bereich von 0 bis 10 V DC und 0 bis 20 mA DC oder zur Signalwandlung von 0 bis 10 V DC auf 0 bis 20 mA DC bzw. 0 bis 20 mA DC auf 0 bis 10 V DC. Die Eingangs-, bzw. Ausgangssignale sowie die Versorgungsspannung sind gegenseitig potentialgetrennt. Am Gerät kann wahlweise ein Eingangssignal 0 bis 10 V oder 0 bis 20 mA angeschlossen werden. Funktion Potentialtrennung: Beim PT-C12 wird das Eingangssignal 0 bis 10 V proportional auf das Ausgangssignal 0 bis 10 V abgeglichen. Der PTi-C12 gleicht das Eingangssignal 0 bis 20 mA proportional auf das Ausgangssignal 0 bis 20 mA ab. Funktion Signalwandlung mit Potentialtrennung: Bei einer Signalwandlung von 0 bis 10 V auf 0 bis 20 mA bzw. 0 bis 20 mA auf 0 bis 10 V kann das dabei umgewandelte Ausgangssignal mittels integrierten Spindeltrimmer nachjustiert werden. Zusätzlich ist eine Hand-Notbedienebene mit HAND-AUTO-Schalter mit Rückmeldekontakt integriert. Über das frontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von max. 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden.Anschluss mit Schraubklemmen.
