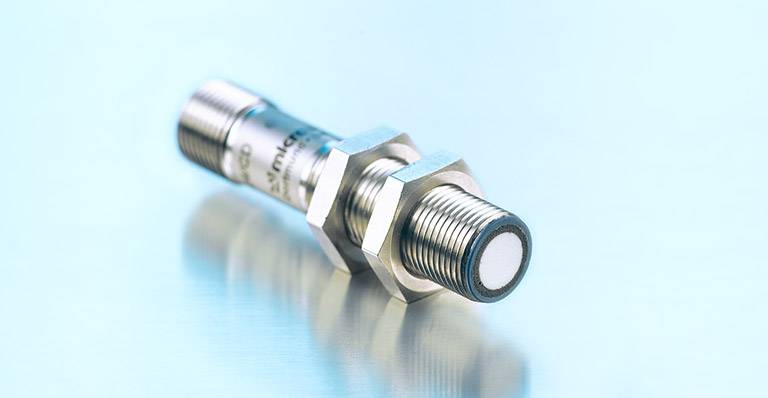

MICROSONIC nano-24/CI, Ultraschallsensoren
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ultraschall-Sensor
Reichweite (max.)
350 mm
Typ
nano-24/CI
Ausgänge
Analog Strom
Reichweite (min.)
40 mm
Datenblatt (PDF)
13 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
365,59 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Produkt-Art
Ultraschall-Sensor
- Typ
nano-24/CI
- Ausgänge
Analog Strom
- Reichweite (min.)
40 mm
- Reichweite (max.)
350 mm
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
- Inhalt
1 St.
- Durchmesser
12 mm
- Abm.
(Ø) 12 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 927171471 MICROSONIC nano-24/CI, Ultraschallsensoren
Beschreibung
Messbereich: 40 - 350 mm

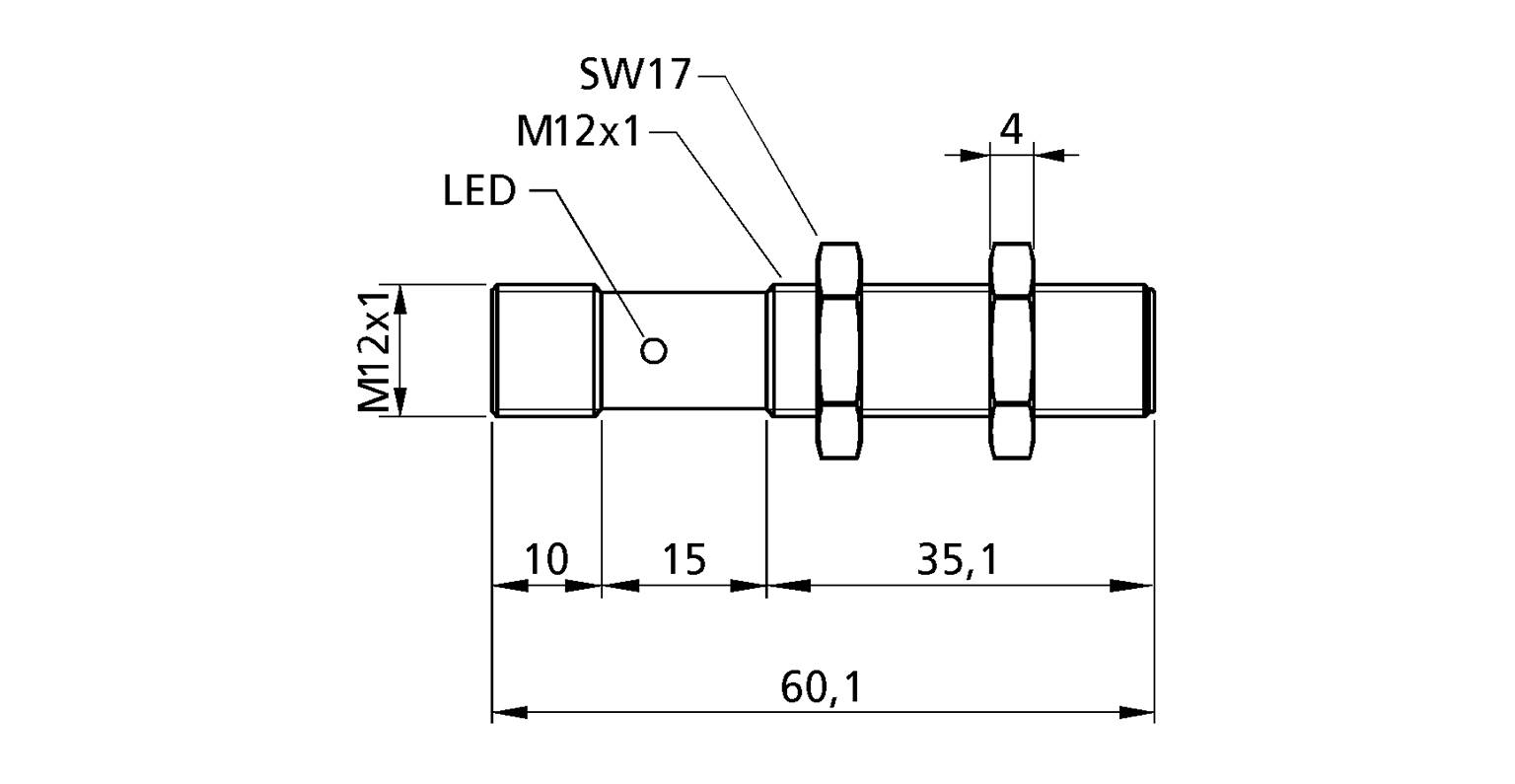

Bauform: zylindrisch M12
Betriebsart/Grundfunktion: analoge Distanzmessung

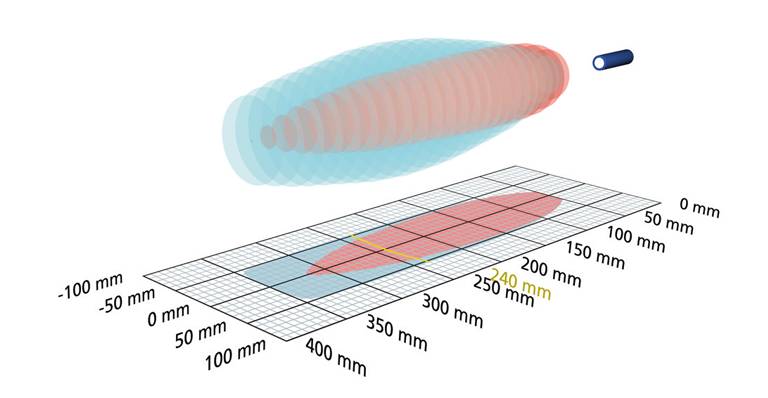

Besonderheiten: schlankes Schallfeld, UL Listed
Messverfahren: Echo-Laufzeitmessung
Ultraschall-Frequenz: 500 kHz
Blindzone: 40 mm
Betriebstastweite: 240 mm
Grenztastweite: 350 mm
Wiederholgenauigkeit: ± 0,15 %
Genauigkeit: ± 1 % (Temperaturdrift intern kompensiert)
Betriebsspannung UB: 10 V bis 30 V DC, verpolfest
Restwelligkeit: ± 10 %
Leerlaufstromaufnahme: ≤ 40 mA

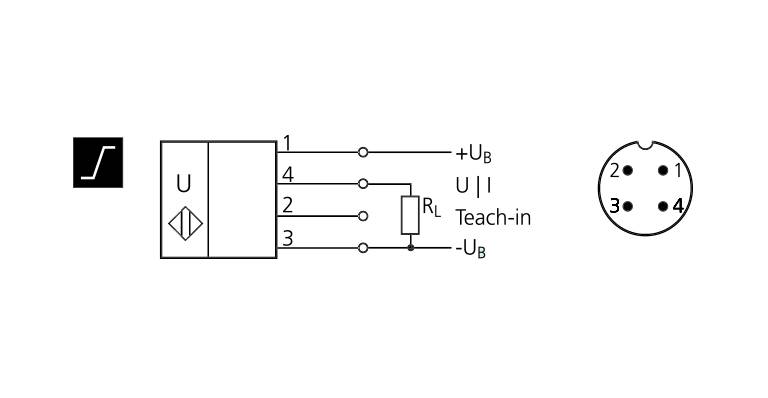

Anschlussart: 4-poliger M12-Rundsteckverbinder
Ausgang 1: Analogausgang, Strom: 4-20 mA, steigend/fallend einstellbar
Ansprechverzug: 30 ms
Bereitschaftsverzug: < 300 ms
Eingang 1: Teach-in-Eingang
Material: Messingrohr vernickelt, Kunststoffteile: PBT
Ultraschall-Wandler: Polyurethanschaum, Epoxidharz mit Glasanteilen
Schutzart nach EN 60529: IP 67
Betriebstemperatur: -25°C bis +70°C
Lagertemperatur: -40°C bis +85°C
Gewicht: 15 g
Einstellmöglichkeiten: Teach-in über Com-Eingang an Pin 2
Anzeigeelemente: 1 x LED grün: Betrieb, 1 x LED gelb: Objekt im Fenster
Besonderheiten: schlankes Schallfeld, UL Listed
Bauform: zylindrisch M12
Betriebsart/Grundfunktion: analoge Distanzmessung
Besonderheiten: schlankes Schallfeld, UL Listed
Messverfahren: Echo-Laufzeitmessung
Ultraschall-Frequenz: 500 kHz
Blindzone: 40 mm
Betriebstastweite: 240 mm
Grenztastweite: 350 mm
Wiederholgenauigkeit: ± 0,15 %
Genauigkeit: ± 1 % (Temperaturdrift intern kompensiert)
Betriebsspannung UB: 10 V bis 30 V DC, verpolfest
Restwelligkeit: ± 10 %
Leerlaufstromaufnahme: ≤ 40 mA
Anschlussart: 4-poliger M12-Rundsteckverbinder
Ausgang 1: Analogausgang, Strom: 4-20 mA, steigend/fallend einstellbar
Ansprechverzug: 30 ms
Bereitschaftsverzug: < 300 ms
Eingang 1: Teach-in-Eingang
Material: Messingrohr vernickelt, Kunststoffteile: PBT
Ultraschall-Wandler: Polyurethanschaum, Epoxidharz mit Glasanteilen
Schutzart nach EN 60529: IP 67
Betriebstemperatur: -25°C bis +70°C
Lagertemperatur: -40°C bis +85°C
Gewicht: 15 g
Einstellmöglichkeiten: Teach-in über Com-Eingang an Pin 2
Anzeigeelemente: 1 x LED grün: Betrieb, 1 x LED gelb: Objekt im Fenster
Besonderheiten: schlankes Schallfeld, UL Listed
